Пневматический вращающийся союз может быть объединен для передачи 6 ~ 56 цепей электрической энергии / сигнала

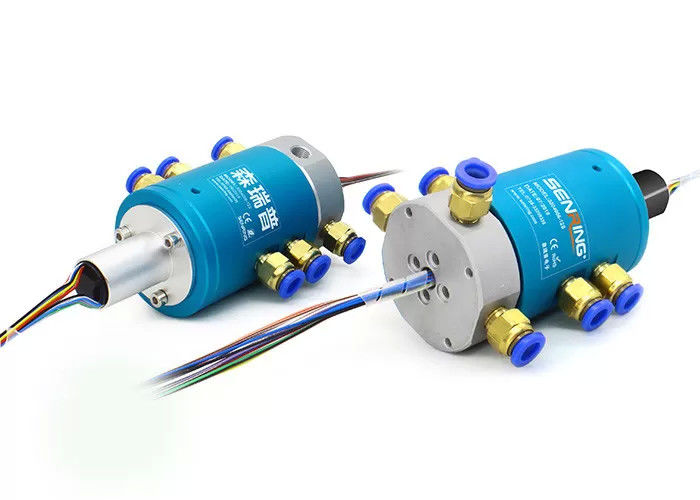

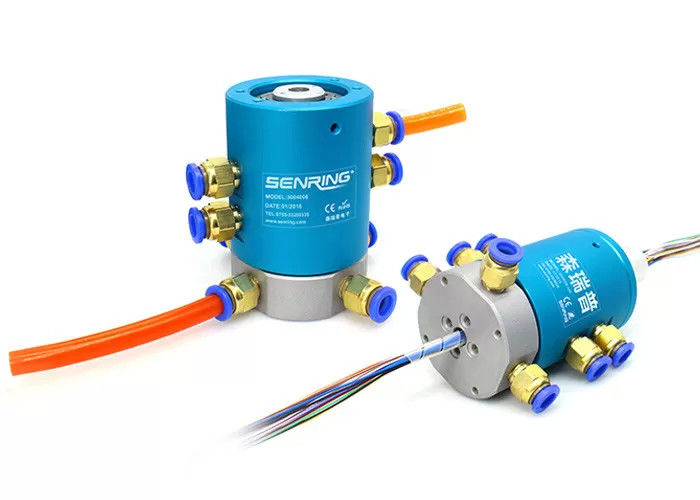

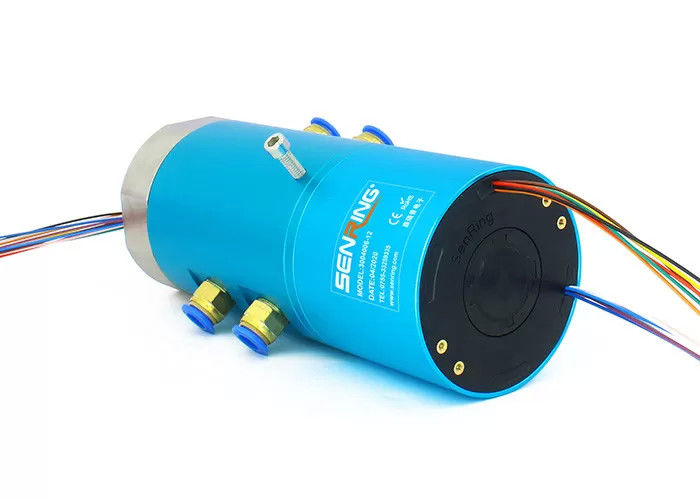

Описание пневматического вращающегося соединения 3004006
Пневматический вращающийся соединение серии SenRing 3004 представляет собой 4-канальный вращающийся пневматический соединение, которое может вращаться на 360 градусов для передачи 2 каналов сжатого воздуха, пара, вакуума и других газовых сред.Он поддерживает различные газовые трубы с диаметром 4 мм, 6 мм, 8 мм, 10 мм и 12 мм. Газовой вращающийся соединение серии 3004 может не только передавать газы, но и смешанную передачу различных токов в диапазоне от 2А до 800А. Он имеет преимущества небольшого размера,легкая масса, небольшой крутящий момент и несколько газовых каналов, которые не мешают друг другу.
Особенности 3004006Пневматический вращающийся союз
1. Он может смешивать линии электроснабжения, сигнальные линии, Ethernet, USB, промышленные шины, линии управления, электродинамические клапаны, индукционные линии и т. д.;
2. Стандартная установка фланца и полые валы установка может быть настроена;
3Средство, которое может проходить, включает сжатый воздух, водород, азот, смешанный химический газ, пар, охлаждающую воду, горячую воду, горячее масло, нефть, серную кислоту, напитки и т.д.
Техническая спецификация 3004006 Пневматического вращающегося соединения
| Проходы ((Газ) | 4 прохода |
| Размер трубы | 6 ~ 8 мм трубы, G1 / 8 "порт |
| Механические данные | |
| Спецификация. | данные |
| Трудовая жизнь | 20 миллионов за реферат (зависит от условий труда) |
| Максимальная скорость работы | 250 оборотов в минуту непрерывно, 1000 оборотов в минуту с перерывами |
| Работа временная. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактная материя | Драгоценный металл |
| Жилой материал | алюминиевый сплав |
| Степень IP | IP51 |
| Макс. Операция Давление |
Положительное давление 1 МПа, вакуум -90 кПа | |
| момент вращения | < 0,4 Н.м. | |
| Электрические данные | ||
| Спецификация. | данные | |
| Сила | Сигнал | |
| Диапазон напряжения | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление изоляции | < 500MΩ/300VDC | < 500MΩ/300VDC |
| Спецификация свинцового провода. | AWG17# Серебряная тефлоновая проволока | AWG22# Серебряная тефлоновая проволока |
| Длина свинцового провода | стандартный 250 мм ((можно настроить) | |
| Сопротивление изоляции | 500VAC@50Hz,6s | |
| Электрический шум | < 0,01Ω | |
Описание части No
Рисунок
Список стандартных моделей
| Модель | Проходы ((Газ) | Размер порта | Размер трубы |
| 3004006 | 4 прохода | G1/8" | 6 ~ 8 мм |
| Модель | Проходы ((Газ) | Размер порта | Размер трубы | Сигнальные схемы ((2А) | Длина L ((мм) |
| 3004006-06S | 4 прохода | G1/8" | 6 ~ 8 мм | 6 | 14 |
| 3004006-12S | 4 прохода | G1/8" | 6 ~ 8 мм | 12 | 21 |
| 3004006-24S | 4 прохода | G1/8" | 6 ~ 8 мм | 24 | 35 |
| 3004006-36S | 4 прохода | G1/8" | 6 ~ 8 мм | 36 | 52.3 |
| 3004006-56S | 4 прохода | G1/8" | 6 ~ 8 мм | 56 | 82 |
Рисунок
Список стандартных моделей
| Модель | Проходы ((Газ) | Размер порта | Размер трубы | Силовые цепи ((10A) | Сигнальные схемы ((2А) | Длина L ((мм) |
| 3004006-06S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 6 | 38 |
| 3004006-0610 | 4 Проходы | G1/8" | 6 ~ 8 мм | 6 | 0 | 38 |
| 3004006-12S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 12 | 55 |
| 3004006-0610-06S | 4 Проходы | G1/8" | 6 ~ 8 мм | 6 | 6 | 55 |
| 3004006-1210 | 4 Проходы | G1/8" | 6 ~ 8 мм | 12 | 0 | 55 |
| 3004006-0610-12S | 4 Проходы | G1/8" | 6 ~ 8 мм | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 Проходы | G1/8" | 6 ~ 8 мм | 12 | 6 | 71.5 |
| 3004006-18S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 18 | 71.5 |
| 3004006-1810 | 4 Проходы | G1/8" | 6 ~ 8 мм | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 Проходы | G1/8" | 6 ~ 8 мм | 6 | 18 | 88.5 |
| 3004006-24S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 24 | 88.5 |
| 3004006-30S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 30 | 106 |
| 3004006-36S | 4 Проходы | G1/8" | 6 ~ 8 мм | 0 | 36 | 125 |
