30 мм диаметром через спускное кольцо 360° вращающаяся проводность

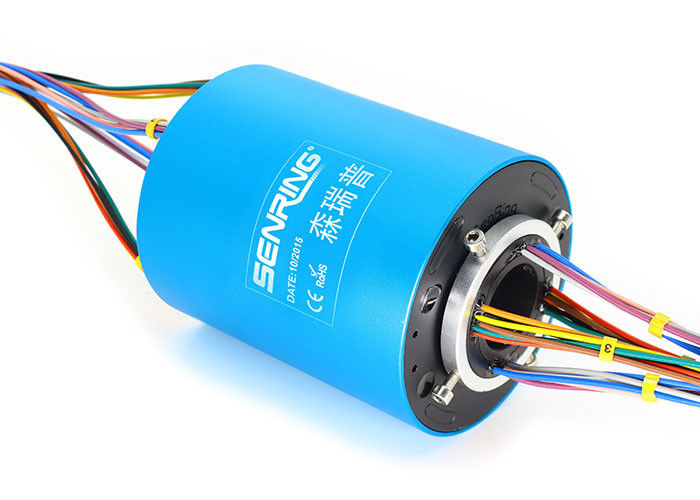

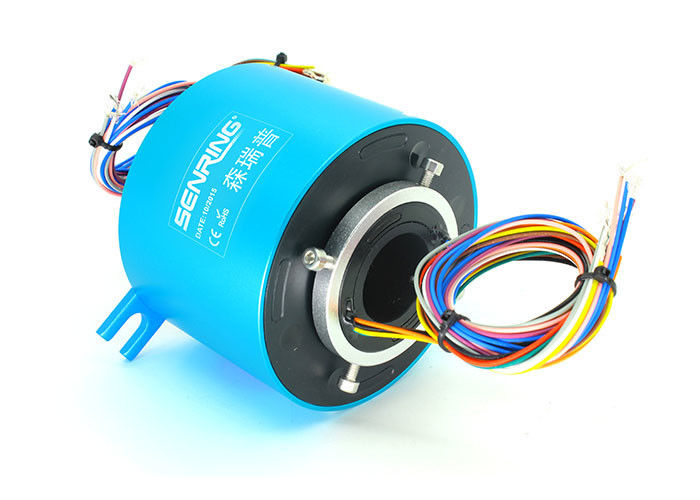

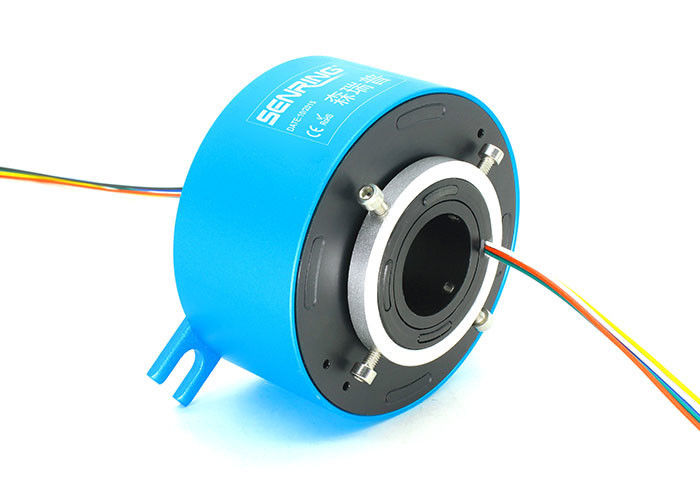

Описание H3099Проходящее сквозь спускное кольцо
Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mm. Материал внешней оболочки изготовлен из алюминиевого сплава. Слип-кольцо серии H3099 может стабильно передавать ток 10A (многократно *10A) или сигнал 2A и может использоваться в упаковочных машинах,беспилотные винтовые машины, автоматизированные станки-инструменты, испытательное оборудование, покрывающие машины, развлекательное оборудование, лабораторное оборудование для дистилляции и фракционирования, испарители, сепараторы,машины и оборудование для трения, автоматические блокировочные винтовые машины, пистолетные ковропробивающие роботы, интеллектуальные шлифовальные роботы, роботы полностью автоматические полирующие машины, интеллектуальные складские роботы,Системы отслеживания швов сварки роботов и другое механическое оборудование, требующее вращающейся на 360° проводимости или передачи.
Особенности H3099 Проницаемое скольжение
1. Поддерживает сигнал каждого канала (0~5A) и ток (10A, необязательно 20A/канал);
2Максимальная скорость: 400, 600, 1200 оборотов в секунду в нескольких спецификациях;
3Стандартная модель поддерживает 2-24 канала (10A на канал) тока или 1-36 каналов (5A на канал) сигнала, и может быть настроена для других номеров каналов;
4Контактный материал использует драгоценный металл + сверхжесткую обработку золотом, с небольшими колебаниями сопротивления и небольшим сопротивлением контакта, обеспечивающим отличную производительность передачи;Малый крутящий момент, стабильная работа, длительный срок службы;
5Поддержка смешанной передачи сигнала и питания; интегрированная конструкция, простая установка.
Поля применения:
упаковочные машины, развлекательное оборудование, пистолетные ковровые роботы, складские роботы и различные вращающиеся устройства.
| Механические параметры | |
| Трудовая жизнь | Ссылка на таблицу степени скольжения кольца |
| Скорость вращения | Ссылка на таблицу степени скольжения кольца |
| Рабочий временный. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Жилой материал | Сплав АЛ |
| Крутящий момент | 00,05 Н.м+0,02 Н.м/6 проволоки |
| Степень IP | IP51 |
| Электрические параметры | ||
| Спецификация. | Сила | Сигнал |
| Диапазон напряжения | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Устойчивость к изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Свинцовая проволока. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартная длина 300 мм ((можно настроить) | |
| Диэлектрическая прочность | 800VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Модель | схемы | Длина L ((мм) | Модель | схемы | Длина L ((мм) | ||
| 10А | сигнал или 0-5A | 10А | сигнал или 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099 - 3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099 - 3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099 - 1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* Примечание: схемы могут быть объединены параллельно для большего тока, N схемы 10A для получения N * 10A, например, 2 схемы 10A параллельно для использования 20A.10А схемы No и сигнальные схемы (5A) No.могут быть настроены на основе стандартных продуктовПожалуйста, спросите у Сенринга подробности.
H3099 Таблица классификации
| Код класса | Максимальная скорость вращения | Трудовая жизнь | Контактный материал |
| C ((Стандарт) | 250 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D ((Промышленность) | 600 оборотов в минуту | 80 миллионов оборотов | драгоценный металл |
| Высокое качество | 1000 оборотов в минуту | 150 миллионов оборотов | сплав золота |
