600RPM Промышленный средний размер через отверстие Слипа кольца

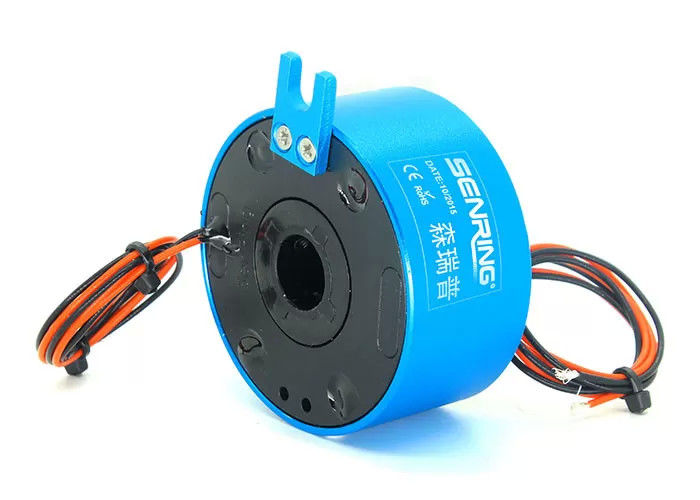

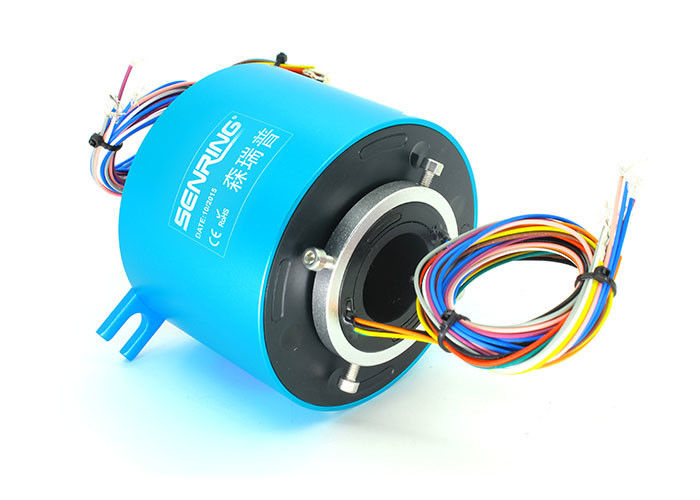

Описание H25119 через сдвижное кольцо
Серия H25119 представляет собой стандартное проводниковое скользящее кольцо с диаметром диаметра 25,4 мм (подходит для любого вращающегося устройства с диаметром ≤ 25,4 мм) и внешним диаметром 119 мм.Он может стабильно передавать от 2 до 8 каналов 0 ~ 2A тока или сигнала и может быть использован для любого устройства, которое требует вращения 360 ° для проведения или передачи различных сигналов.
| Механические параметры | |
| Трудовая жизнь | Ссылка на таблицу степени скольжения кольца |
| Скорость вращения | Ссылка на таблицу степени скольжения кольца |
| Рабочий временный. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Жилой материал | Сплав АЛ |
| Крутящий момент | 00,05 Н.м+0,02 Н.м/6 проволоки |
| Степень IP | IP51 |
| Электрические параметры | ||
| Спецификация. | Сила | Сигнал |
| Диапазон напряжения | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Устойчивость к изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Свинцовая проволока. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартная длина 300 мм ((можно настроить) | |
| Диэлектрическая прочность | 800VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
Особенности H25119 Проницаемое скольжение
1. Продвинутая технология многоточечной контактной щетки обеспечивает надежный контакт с низким трением;
2. Стандартная модель поддерживает 2~60 схем мощности@10A ((N*10A)) или 2~196 схем сигналов@2A, тока и каналов можно настроить;
3. Может быть настроен для сочетания передачи силы / сигнала
4Поддерживать передачу энергии с помощью сигналов;
5Интегрированная конструкция, простая установка.
| Модель | схемы | Длина L ((мм) | Модель | схемы | Длина L ((мм) | ||
| 10А | сигнал или 0-5A | 10А | сигнал или 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* Примечание: схемы могут быть объединены параллельно для большего тока, N схемы 10A для получения N * 10A, например, 2 схемы 10A параллельно для использования 20A.10А схемы No и сигнальные схемы (5A) No.могут быть настроены на основе стандартных продуктовПожалуйста, спросите у Сенринга подробности.
H25119 Таблица классификации
| Код класса | Максимальная скорость вращения | Трудовая жизнь | Контактный материал |
| C ((Стандарт) | 250 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D ((Промышленность) | 600 оборотов в минуту | 80 миллионов оборотов | драгоценный металл |
| Высокое качество | 1000 оборотов в минуту | 150 миллионов оборотов | сплав золота |
Почему я должен выбирать драгоценный металл вместо ртути для контактных линз?
Ртуть, конечно, токсичное вещество, так что если ваше применение включает производство или переработку пищевых продуктов, фармацевтическое оборудование,или любое другое использование, при котором загрязнение может представлять серьезную угрозуКак мы все знаем, утечка ртути и возникающее загрязнение может.
