Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H70140
Свяжитесь мы

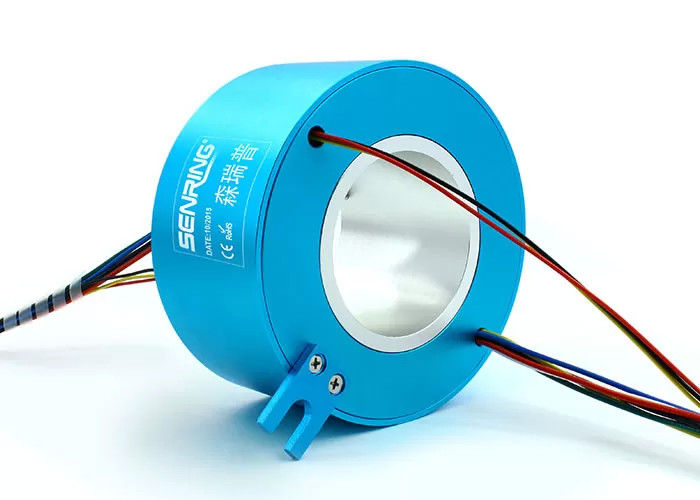

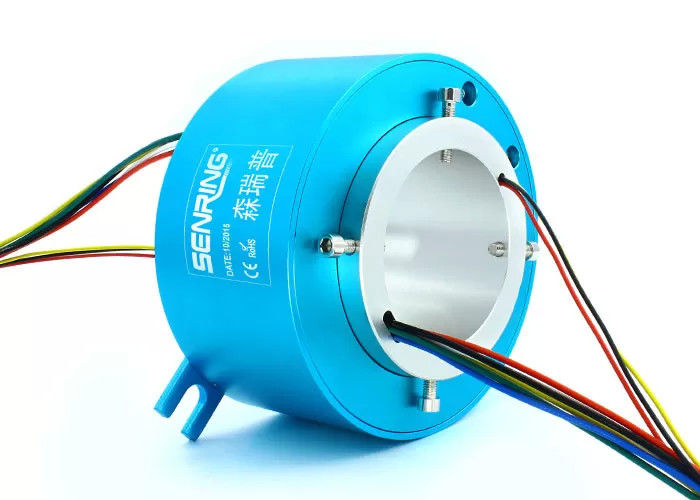

Электрическое оборудование гидравлическое пневматическое через отверстие скользящее кольцо отверстие Размер: 70 мм, ОД: 140 мм
Описание H70140 Проницаемое скользящее кольцо
Серия H70140 представляет собой стандартное проводниковое скользящее кольцо с диаметром диаметра 70 мм (подходит для любого вращающегося устройства с диаметром ≤ 70 мм) и наружным диаметром 140 мм.Он может стабильно передавать от 2 до 48 каналов тока или сигнала и может использоваться для любого устройства, которое требует вращения 360 ° для провода или передачи различных сигналов.
| Механические параметры | |
| Трудовая жизнь | Ссылка на таблицу степени скольжения кольца |
| Скорость вращения | Ссылка на таблицу степени скольжения кольца |
| Рабочий временный. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Жилой материал | Сплав АЛ |
| Крутящий момент | 00,05 Н.м+0,02 Н.м/6 проволоки |
| Степень IP | IP51 |
| Электрические параметры | ||
| Спецификация. | Сила | Сигнал |
| Диапазон напряжения | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Устойчивость к изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Свинцовая проволока. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартная длина 300 мм ((можно настроить) | |
| Диэлектрическая прочность | 800VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
Особенности H120215:Проходящее сквозь спускное кольцо
1. Принятие передовых драгоценных металлов кластерный щетка многоточечный контакт, он обеспечивает надежный контакт с чрезвычайно низким трением;
2Он может стабильно передавать 1-48 каналов тока / сигнала, с несколькими стандартными спецификациями и настраиваемыми опциями;
3Он может смешивать передачу видео, данных и других сигналов;
4Поддерживает смешанную передачу сигналов и мощности;
5Интегрированная конструкция, легкая в установке.
| Модель | схемы | Длина L ((мм) | Модель | схемы | Длина L ((мм) | ||
| 10А | сигнал или 0-5A | 10А | сигнал или 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140-0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10С | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140 - 1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108С | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Примечание: схемы могут быть объединены параллельно для большего тока, N схемы 10A для получения N * 10A, например, 2 схемы 10A параллельно для использования 20A.10А схемы No и сигнальные схемы (5A) No.могут быть настроены на основе стандартных продуктовПожалуйста, спросите у Сенринга подробности.
H70140 Таблица классификации
| Код класса | Максимальная скорость вращения | Трудовая жизнь | Контактный материал |
| C ((Стандарт) | 250 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D ((Промышленность) | 600 оборотов в минуту | 80 миллионов оборотов | драгоценный металл |
| Высокое качество | 1000 оборотов в минуту | 150 миллионов оборотов | сплав золота |
