Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H50119
Свяжитесь мы
OEM Производитель Быстрое настройка через отверстие скольжения кольца Размер отверстия: 50 мм

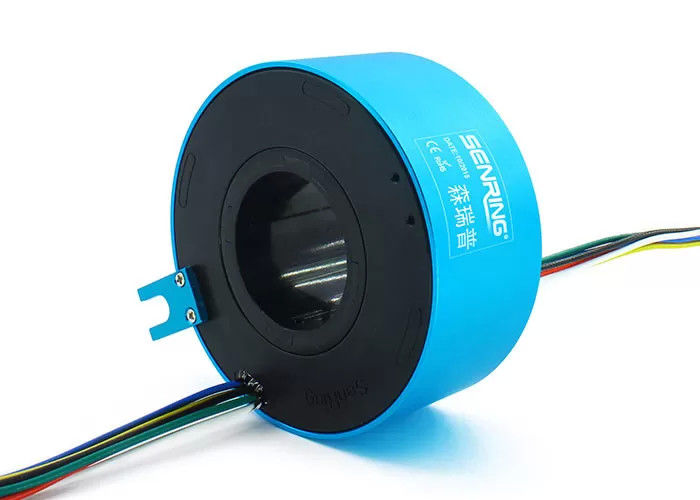

Описание H50119 Проницаемое скольжение через проход
Серия H50119F является стандартным проводчивым скользящим кольцом с диаметром диаметра 50 мм (подходит для любого вращающегося устройства с диаметром ≤ 50 мм) и внешним диаметром 119 мм.Он может стабильно передавать от 2 до 48 каналов тока или сигнала и может использоваться для любого устройства, которое требует вращения 360 ° для провода или передачи различных сигналов.
| Механические параметры | |
| Трудовая жизнь | Ссылка на таблицу степени скольжения кольца |
| Скорость вращения | Ссылка на таблицу степени скольжения кольца |
| Рабочий временный. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Жилой материал | Сплав АЛ |
| Крутящий момент | 00,05 Н.м+0,02 Н.м/6 проволоки |
| Степень IP | IP51 |
| Электрические параметры | ||
| Спецификация. | Сила | Сигнал |
| Диапазон напряжения | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Устойчивость к изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Свинцовая проволока. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартная длина 300 мм ((можно настроить) | |
| Диэлектрическая прочность | 800VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
Особенности H50119 Проницательное скользящее кольцо
1. Принятие передовых драгоценных металлов кластерный щетка многоточечный контакт, он обеспечивает надежный контакт с чрезвычайно низким трением;
2Он может стабильно передавать 1-48 каналов тока / сигнала, с несколькими стандартными спецификациями и настраиваемыми опциями;
3Он может смешивать передачу видео, данных и других сигналов;
4Поддерживает смешанную передачу сигналов и мощности;
5Интегрированная конструкция, легкая в установке.
* Примечание: схемы могут быть объединены параллельно для большего тока, N схемы 10A для получения N * 10A, например, 2 схемы 10A параллельно для использования 20A.10А схемы No и сигнальные схемы (5A) No.могут быть настроены на основе стандартных продуктовПожалуйста, спросите у Сенринга подробности. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H50119 Таблица классификации
| Код класса | Максимальная скорость вращения | Трудовая жизнь | Контактный материал |
| C ((Стандарт) | 250 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D ((Промышленность) | 600 оборотов в минуту | 80 миллионов оборотов | драгоценный металл |
| Высокое качество | 1000 оборотов в минуту | 150 миллионов оборотов | сплав золота |
