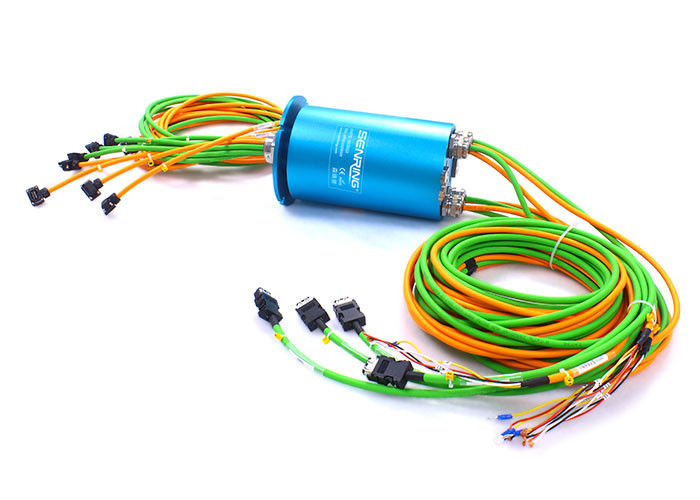

Твердый мотор сервопривода шифрует кольцо выскальзывания специально Desinged для мотора сервопривода
Описание кольца выскальзывания сигнала ZM099
Кольцо выскальзывания мотора сервопривода специализированное кольцо выскальзывания конструированное для моторов сервопривода от компаний как Yaskawa, Panasonic, Мицубиси, и Сименс. Соответствующее для различных импортированных и отечественных моторов сервопривода, делающ его сильно разносторонним и способным к адаптации к различным применениям.
Со сверх десятилетием опыта в широкомасштабных системах управления как Сименс/Heidenhain, кольцо выскальзывания мотора сервопривода имеет стабилизированное представление и весьма высокую надежность, без сигналов тревоги, времени простоя, или других вопросов. Внутренняя проводка и особенный защищая дизайн модуля могут совершенно исключить коды ошибки кодировщика, и пропущенный тариф шага чем одно в 10 тысяч.
Твердое кольцо выскальзывания кодировщика мотора сервопривода имеет несколько преимуществ:
1. сигналы мотора, включая сигналы обратной связи положения, сигналы кодировщика, и другие типы сигналов с низким электрическим шумом.
2. Высокоскоростная передача данных: Она может передать высокоскоростные данные, включая локальные сети гигабита, обеспечение быстрое и передачу достоверных данных.
3. Стабилизированная передача: Она может стабилизированно передать различные типы сигнала, включая RS-232, RS-485, RS-422, и другие комуникационные протоколы широко используемые в промышленной автоматизации и системах управления.
Особенности кольца выскальзывания сигнала ZM099

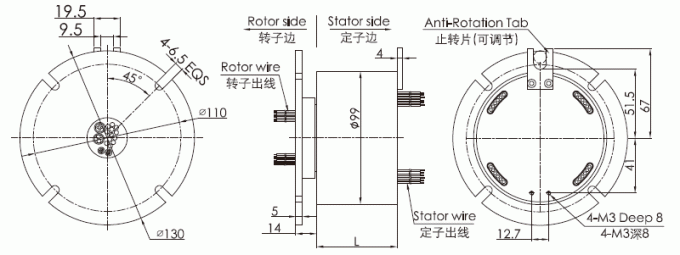

1. OD 99mm, без отверстия (твердого);
2. С фланцом на стороне ротора для установки, подача для моторов сервопривода 1~8pcs.
3. Применение для всех видов mortor чужих & domesitc сервопривода/stepper мотора, как SIMEMS, YASKAWA, Panasonic, Мицубиси, и так далее.
4. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика
5. Смогите совместить с другими сигналом переключателя/каналами, CanBus и Profibus силы .....
6. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика, скорости потерь:<0>
| Механический | |
| спецификации. | данные |
| Срок пригодности | pls ссылаются на таблицу ранга продукта |
| Вращая скорость | pls ссылаются на таблицу ранга продукта |
| Работая temp. | -30℃~80℃ |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | алюминиевый сплав |
| Вращающий момент | 0.1N.m+0.03N.m/6circuits |
| Механическая вибрация | MIL-STD-810E |
| Материал | Аттестация RoHS |
| Электрический | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | провод силового кабеля или тефлона AWG#17 | 6 ядров защищали провод кабеля или тефлона AWG#22 |
| Длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Скорость потерь | <0> | |
| Аттестация CE | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | |

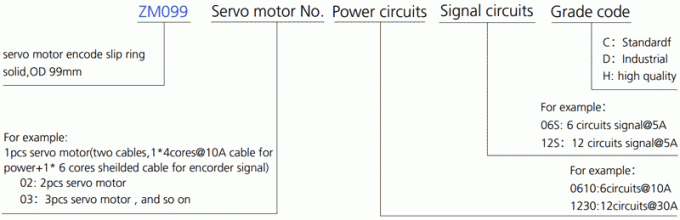

Список типовой модели
| Модельный список | Мотор сервопривода нет. | Цепи силы (10A) | Цепи сигнала (5A) | Длина l (mm) |
| ZM099-01 | 1 | 0 | 0 | 72 |
| ZM099-01-06S | 1 | 0 | 6 | 96 |
| ZM099-01-12S | 1 | 0 | 12 | 120 |
| ZM099-01-24S | 1 | 0 | 24 | 168 |
| ZM099-01-1210-12S | 1 | 12 | 12 | 168 |
| ZM099-01-0610-30S | 1 | 6 | 30 | 264 |
| ZM099-01-36S | 1 | 0 | 36 | 264 |
| ZM099-01-1210-36S | 1 | 12 | 36 | 312 |
| ZM099-01-48S | 1 | 0 | 48 | 312 |
| ZM099-01-2410-48S | 1 | 24 | 48 | 408 |
| ZM099-01-72S | 1 | 0 | 72 | 408 |
| ZM099-01-96S | 1 | 0 | 76 | 504 |
| ZM099-01-120S | 1 | 0 | 120 | 600 |
| ZM099-02 | 1 | 0 | 0 | 120 |
| ZM099-02-06S | 2 | 0 | 6 | 144 |
| ZM099-02-12S | 2 | 0 | 12 | 168 |
| ZM099-02-24S | 2 | 0 | 24 | 216 |
| ZM099-02-1210-12S | 2 | 12 | 12 | 216 |
| ZM099-02-0610-30S | 2 | 6 | 30 | 312 |
| ZM099-02-36S | 2 | 0 | 36 | 312 |
| ZM099-02-1210-36S | 2 | 12 | 36 | 360 |
| ZM099-02-48S | 2 | 0 | 48 | 360 |
| ZM099-02-2410-48S | 2 | 24 | 48 | 456 |
| ZM099-02-72S | 2 | 0 | 72 | 456 |
| ZM099-02-96S | 2 | 0 | 76 | 552 |
| ZM099-02-120S | 2 | 0 | 120 | 648 |
| ZM099-04 | 4 | 0 | 0 | 216 |
| ZM099-04-06S | 4 | 0 | 6 | 240 |
| ZM099-04-12S | 4 | 0 | 12 | 264 |
| ZM099-04-24S | 4 | 0 | 24 | 312 |
| ZM099-04-1210-12S | 4 | 12 | 12 | 312 |
| ZM099-04-0610-30S | 4 | 6 | 30 | 408 |
| ZM099-04-36S | 4 | 3 | 36 | 408 |
| ZM099-04-1210-36S | 4 | 12 | 36 | 456 |
| ZM099-04-48S | 4 | 0 | 48 | 456 |
| ZM099-04-2410-48S | 4 | 24 | 48 | 552 |
| ZM099-04-72S | 4 | 0 | 72 | 552 |
| ZM099-04-96S | 4 | 0 | 76 | 648 |
| ZM099-04-120S | 4 | 0 | 120 | 744 |
| ZM099-08 | 8 | 0 | 0 | 408 |
| ZM099-08-06S | 8 | 0 | 6 | 432 |
| ZM099-08-12S | 8 | 0 | 12 | 456 |
| ZM099-08-24S | 8 | 0 | 24 | 504 |
| ZM099-08-1210-12S | 8 | 12 | 12 | 504 |
| ZM099-08-0610-30S | 8 | 6 | 30 | 600 |
| ZM099-08-36S | 8 | 0 | 36 | 600 |
| ZM099-08-1210-36S | 8 | 12 | 36 | 648 |
| ZM099-08-48S | 8 | 0 | 48 | 648 |
| ZM099-08-2410-48S | 8 | 24 | 48 | 744 |
| ZM099-08-72S | 8 | 0 | 72 | 744 |
| ZM099-08-96S | 8 | 0 | 76 | 840 |
| ZM099-08-120S | 8 | 0 | 120 | 936 |
*Remark: мотор сервопривода 1pcs (2 кабеля, кабель 1*4 cores@10A для кабеля power+1*6 sheilded ядрами для шифруют сигнал).
таблица ранга zm099
| код ранга | Максимальная скорость обработки | Срок пригодности | Материал контакта |
| C: Стандарт | 400RPM | революции 20 миллионов | драгоценный металл |
| D: Industrical | 800RPM | революции 60 миллионов | золото-золото |
| H: Высококачественный | 1200RPM | революции 150 миллионов | проба золота |
