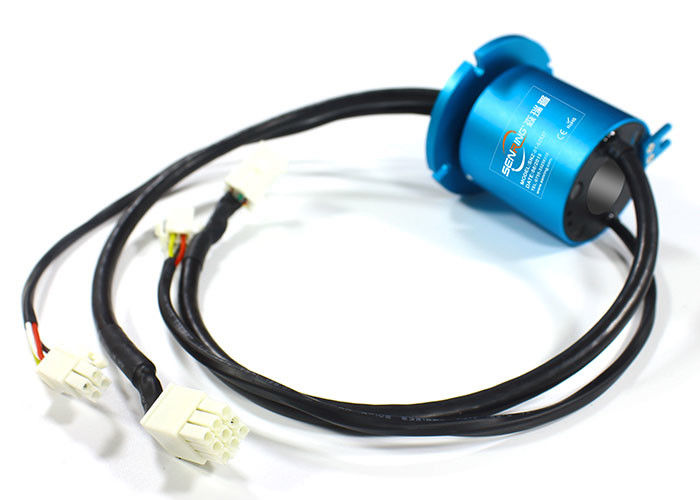

Твердый мотор сервопривода шифрует кольца выскальзывания с фланцом на стороне ротора для установки
Описание кольца выскальзывания сигнала ZM056
Серия SenRing ZM056: Высокопроизводительное кольцо выскальзывания кодировщика мотора сервопривода для множественных моторов на вращая платформе 360-Degree. Поддержки Yaskawa, Сименс, Мицубиси, и моторы Panasonic, и совместимое с отечественными системами автоматизации. Предлагает стабилизированное представление и высокую надежность с внутренней проводкой и особенным защищая дизайном для того чтобы исключить коды ошибки кодировщика. Низкий госпож тариф шага меньше чем одно в 10 тысяч. Большой для широкомасштабных систем управления как Сименс/Heidenhain со сверх десятилетием опыта.
твердое кольцо выскальзывания кодировщика мотора сервопривода высококачественное и надежное кольцо выскальзывания которое можно использовать в различных промышленных применениях, обеспечивающ стабилизированную и точную передачу данных для применений мотора сервопривода.
Особенности кольца выскальзывания сигнала ZM056

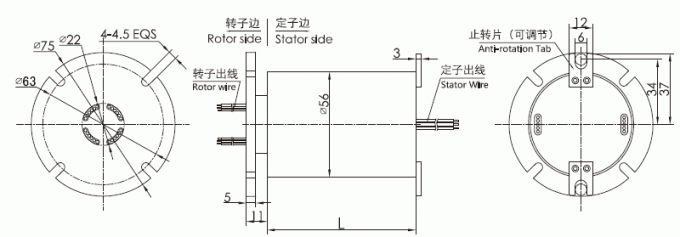

1. OD 56mm, без отверстия (твердого);
2. С фланцом на стороне ротора для установки, подача для моторов сервопривода 1~4pcs.
3. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика
4. Смогите совместить с другими сигналом переключателя/каналами, CanBus и Profibus силы .....
5. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика, скорости потерь:<0>
Применение:
Применение для всех видов мотора чужих & domesitc сервопривода/stepper мотора, как SIMEMS, YASKAWA, Panasonic, Мицубиси, и так далее.
| Механический | |
| спецификации. | данные |
| Срок пригодности | pls ссылаются на таблицу ранга продукта |
| Вращая скорость | pls ссылаются на таблицу ранга продукта |
| Работая temp. | -30℃~80℃ |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | алюминиевый сплав |
| Вращающий момент | 0.1N.m+0.03N.m/6circuits |
| Механическая вибрация | MIL-STD-810E |
| Материал | Аттестация RoHS |
| Электрический | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | провод силового кабеля или тефлона AWG#17 | 6 ядров защищали провод кабеля или тефлона AWG#22 |
| Длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Скорость потерь | <0> | |
| Аттестация CE | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | |

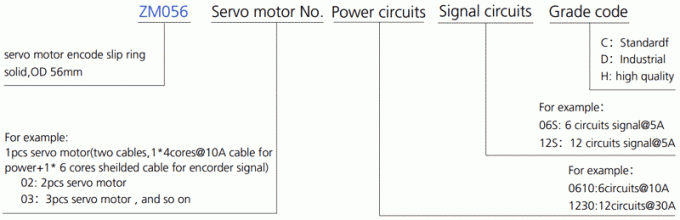

Список типовой модели
| Модельный список | Мотор сервопривода нет. | Цепи силы (10A) | Цепи сигнала (5A) | Длина l (mm) |
| ZM056-01 | 1 | 0 | 0 | 55 |
| ZM056-01-06S | 1 | 0 | 6 | 71,5 |
| ZM056-01-12S | 1 | 0 | 12 | 88,5 |
| ZM056-01-24S | 1 | 0 | 24 | 122 |
| ZM056-01-1210-12S | 1 | 12 | 12 | 122 |
| ZM056-02 | 2 | 0 | 0 | 88,5 |
| ZM056-02-06S | 2 | 0 | 6 | 105 |
| ZM056-02-12S | 2 | 0 | 12 | 122 |
| ZM056-02-24S | 2 | 0 | 24 | 156 |
| ZM056-02-1210-12S | 2 | 12 | 12 | 156 |
| ZM056-03 | 3 | 0 | 0 | 122 |
| ZM056-03-06S | 3 | 0 | 6 | 122 |
| ZM056-03-12S | 3 | 0 | 12 | 138,8 |
| ZM056-03-24S | 3 | 0 | 24 | 172,4 |
| ZM056-03-1210-12S | 3 | 12 | 12 | 172,5 |
| ZM056-04 | 4 | 0 | 0 | 138,8 |
| ZM056-04-06S | 4 | 0 | 6 | 155,6 |
| ZM056-04-12S | 4 | 0 | 12 | 172,4 |
| ZM056-04-24S | 4 | 0 | 24 | 200,4 |
| ZM056-04-1210-12S | 4 | 12 | 12 | 200,4 |
Таблица ранга ZM056
| код ранга | Максимальная скорость обработки | Срок пригодности | Материал контакта |
| C: Стандарт | 400RPM | революции 20 миллионов | драгоценный металл |
| D: Industrical | 800RPM | революции 60 миллионов | золото-золото |
| H: Высококачественный | 1200RPM | революции 150 миллионов | проба золота |
