Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
ZM099
Свяжитесь мы

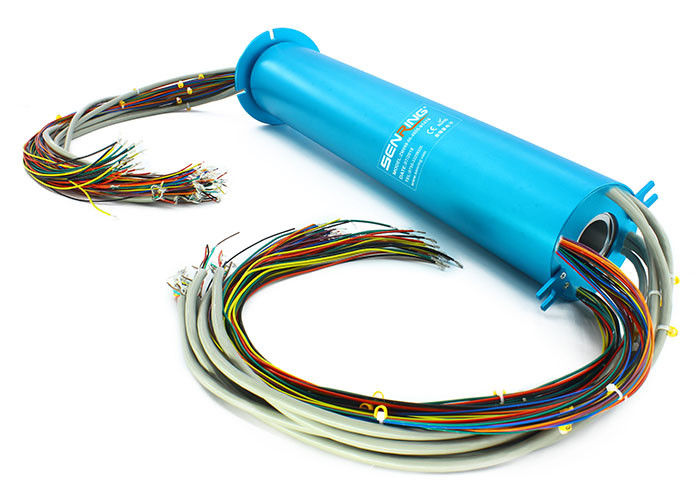

Противоударная надежная передача сигнала с кольцом выскальзывания сигнала
Описание кольца выскальзывания сигнала ZM099
Кольцо выскальзывания может смешать пневматические, гидравлические, и различные сигналы управления, обеспечивающ ровную и надежную деятельность мотора сервопривода. Часть контакта сделана из редкого металла и проходит трудный процесс плакировкой золота для обеспечения сопротивления носки и сопротивления оксидации, таким образом обеспечивая длинной с ультра срок службы.
В сводке, кольцо выскальзывания мотора сервопривода высококачественное и надежное кольцо выскальзывания, специально конструированное для моторов сервопривода, делающ его соответствующий для пользы в различных промышленных применениях. Свои стабилизированное представление, высокая надежность, и длинной с ультра срок службы сделать им идеальный выбор для промышленной автоматизации и систем управления.
Особенности кольца выскальзывания сигнала ZM099
1. OD 99mm, без отверстия (твердого);
2. С фланцом на стороне ротора для установки, подача для моторов сервопривода 1~8pcs.
3. Применение для всех видов mortor чужих & domesitc сервопривода/stepper мотора, как SIMEMS, YASKAWA, Panasonic, Мицубиси, и так далее.
4. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика
5. Смогите совместить с другими сигналом переключателя/каналами, CanBus и Profibus силы .....
6. Особенный внутренний дизайн проводки и защищать для избежания ошибок кодировщика, скорости потерь:<0>
Твердое кольцо выскальзывания кодировщика мотора сервопривода имеет несколько преимуществ:
1. прочный и продолжительный: Он имеет компактный дизайн и сделан высококачественных материалов, обеспечивающ стойкость и длинный срок службы.
2. легкий для установки и для поддержания: Он имеет простой дизайн, делающ его легким установить и поддержать.
3. Ориентированный на заказчика: Его можно подгонять согласно специфическим прикладным требованиям, делая его сильно разносторонним и способным к адаптации к различным применениям.
4. Надежное представление: Оно предлагает надежное представление, без сигналов тревоги, времени простоя, или других вопросов, обеспечивающ максимальные uptime и урожайность.
| Механический | |
| спецификации. | данные |
| Срок пригодности | pls ссылаются на таблицу ранга продукта |
| Вращая скорость | pls ссылаются на таблицу ранга продукта |
| Работая temp. | -30℃~80℃ |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | алюминиевый сплав |
| Вращающий момент | 0.1N.m+0.03N.m/6circuits |
| Механическая вибрация | MIL-STD-810E |
| Материал | Аттестация RoHS |
| Электрический | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | провод силового кабеля или тефлона AWG#17 | 6 ядров защищали провод кабеля или тефлона AWG#22 |
| Длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Скорость потерь | <0> | |
| Аттестация CE | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | |
Список типовой модели
| Модельный список | Мотор сервопривода нет. | Цепи силы (10A) | Цепи сигнала (5A) | Длина l (mm) |
| ZM099-01 | 1 | 0 | 0 | 72 |
| ZM099-01-06S | 1 | 0 | 6 | 96 |
| ZM099-01-12S | 1 | 0 | 12 | 120 |
| ZM099-01-24S | 1 | 0 | 24 | 168 |
| ZM099-01-1210-12S | 1 | 12 | 12 | 168 |
| ZM099-01-0610-30S | 1 | 6 | 30 | 264 |
| ZM099-01-36S | 1 | 0 | 36 | 264 |
| ZM099-01-1210-36S | 1 | 12 | 36 | 312 |
| ZM099-01-48S | 1 | 0 | 48 | 312 |
| ZM099-01-2410-48S | 1 | 24 | 48 | 408 |
| ZM099-01-72S | 1 | 0 | 72 | 408 |
| ZM099-01-96S | 1 | 0 | 76 | 504 |
| ZM099-01-120S | 1 | 0 | 120 | 600 |
| ZM099-02 | 1 | 0 | 0 | 120 |
| ZM099-02-06S | 2 | 0 | 6 | 144 |
| ZM099-02-12S | 2 | 0 | 12 | 168 |
| ZM099-02-24S | 2 | 0 | 24 | 216 |
| ZM099-02-1210-12S | 2 | 12 | 12 | 216 |
| ZM099-02-0610-30S | 2 | 6 | 30 | 312 |
| ZM099-02-36S | 2 | 0 | 36 | 312 |
| ZM099-02-1210-36S | 2 | 12 | 36 | 360 |
| ZM099-02-48S | 2 | 0 | 48 | 360 |
| ZM099-02-2410-48S | 2 | 24 | 48 | 456 |
| ZM099-02-72S | 2 | 0 | 72 | 456 |
| ZM099-02-96S | 2 | 0 | 76 | 552 |
| ZM099-02-120S | 2 | 0 | 120 | 648 |
| ZM099-04 | 4 | 0 | 0 | 216 |
| ZM099-04-06S | 4 | 0 | 6 | 240 |
| ZM099-04-12S | 4 | 0 | 12 | 264 |
| ZM099-04-24S | 4 | 0 | 24 | 312 |
| ZM099-04-1210-12S | 4 | 12 | 12 | 312 |
| ZM099-04-0610-30S | 4 | 6 | 30 | 408 |
| ZM099-04-36S | 4 | 3 | 36 | 408 |
| ZM099-04-1210-36S | 4 | 12 | 36 | 456 |
| ZM099-04-48S | 4 | 0 | 48 | 456 |
| ZM099-04-2410-48S | 4 | 24 | 48 | 552 |
| ZM099-04-72S | 4 | 0 | 72 | 552 |
| ZM099-04-96S | 4 | 0 | 76 | 648 |
| ZM099-04-120S | 4 | 0 | 120 | 744 |
| ZM099-08 | 8 | 0 | 0 | 408 |
| ZM099-08-06S | 8 | 0 | 6 | 432 |
| ZM099-08-12S | 8 | 0 | 12 | 456 |
| ZM099-08-24S | 8 | 0 | 24 | 504 |
| ZM099-08-1210-12S | 8 | 12 | 12 | 504 |
| ZM099-08-0610-30S | 8 | 6 | 30 | 600 |
| ZM099-08-36S | 8 | 0 | 36 | 600 |
| ZM099-08-1210-36S | 8 | 12 | 36 | 648 |
| ZM099-08-48S | 8 | 0 | 48 | 648 |
| ZM099-08-2410-48S | 8 | 24 | 48 | 744 |
| ZM099-08-72S | 8 | 0 | 72 | 744 |
| ZM099-08-96S | 8 | 0 | 76 | 840 |
| ZM099-08-120S | 8 | 0 | 120 | 936 |
*Remark: мотор сервопривода 1pcs (2 кабеля, кабель 1*4 cores@10A для кабеля power+1*6 sheilded ядрами для шифруют сигнал).
таблица ранга zm099
| код ранга | Максимальная скорость обработки | Срок пригодности | Материал контакта |
| C: Стандарт | 400RPM | революции 20 миллионов | драгоценный металл |
| D: Industrical | 800RPM | революции 60 миллионов | золото-золото |
| H: Высококачественный | 1200RPM | революции 150 миллионов | проба золота |
Вы предлагаете изготовленные на заказ кольца выскальзывания?
Да, если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатый. Наши инженеры придут вверх с идеальным решением для ваших потребностей.
