Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
ZM056
Свяжитесь мы

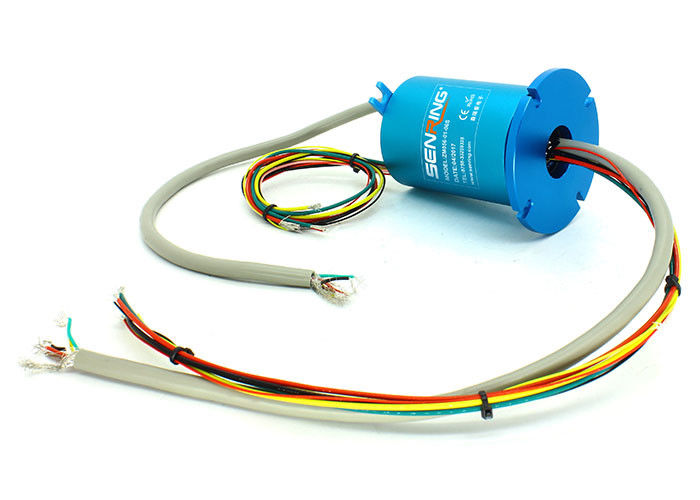

Сервомотор зашифровка скользящего кольца Serve OD 56mm Serve для 4pcs сервомоторов
Описание ZM056Сигнальное кольцо
Сервомоторный кодер серии SenRing ZM056 поддерживает работу от 1 до 4 сервомоторов одновременно на вращающейся платформе на 360 градусов.Он в основном передает сигналы кодера и сигналы управления для сервомоторов, таких как Yaskawa, Siemens, Mitsubishi и Panasonic, и совместим со всеми отечественными системами автоматизации сервомоторов.С более чем десятилетним опытом работы с крупномасштабными системами управления, такими как Siemens/Heidenhain, он имеет стабильную производительность и чрезвычайно высокую надежность, без сигнализации, простоя или других проблем.Внутренняя проводка и специальный дизайн экранирующего модуля могут полностью устранить коды ошибок кодера, и количество пропущенных шагов меньше одного из десяти тысяч.
Особенности ZM056Сигнальное кольцо
1. OD 56 мм, без отверстий (плотное);
2. с фланцем на стороне ротора для установки, служит для 1 ~ 4pcs сервомоторов.
3Применение для всех видов зарубежных и отечественных сервомотор / шаговых двигателей, таких как SIMEMS, YASKAWA, Panasonic, Mitsubishi и т.д.
4Специальная внутренняя проводка и защита для предотвращения ошибок кодера
5. Может сочетаться с другими переключателями сигналов/каналов питания, CanBus и Profibus.....
6Специальная внутренняя проводка и защитная конструкция для предотвращения ошибок кодера, уровень потерь: < 0,02%
| Механические | |
| Спецификация. | данные |
| Трудовая жизнь | Пожалуйста, обратитесь к таблице классов продукции |
| Скорость вращения | Пожалуйста, обратитесь к таблице классов продукции |
| Работа временная. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Материал для жилья | алюминиевый сплав |
| Крутящий момент | 0.1N.m+0.03N.m/6схемы |
| Механические вибрации | MIL-STD-810 |
| Материал | Сертификация RoHS |
| Электрические | ||
| Спецификация. | данные | |
| Сила | Сигнал | |
| Диапазон напряжения | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | кабель питания или тефлоновая проволока AWG#17 | 6 ядра защищенный кабель или AWG#22 тефлоновая проволока |
| Длина свинцового провода | стандартные 300 мм (можно настроить) |
|
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Уровень потерь | < 0,02% | |
| Сертификация CE | Да, да. | |
Список стандартных моделей
| Список моделей | Сервомотор No | Силовые цепи ((10А) | Сигнальные схемы ((5А) | Длина L ((мм) |
| ZM056-01 | 1 | 0 | 0 | 55 |
| ZM056-01-06S | 1 | 0 | 6 | 71.5 |
| ZM056-01-12S | 1 | 0 | 12 | 88.5 |
| ZM056-01-24S | 1 | 0 | 24 | 122 |
| ZM056-01-1210-12S | 1 | 12 | 12 | 122 |
| ZM056-02 | 2 | 0 | 0 | 88.5 |
| ZM056-02-06S | 2 | 0 | 6 | 105 |
| ZM056-02-12S | 2 | 0 | 12 | 122 |
| ZM056-02-24S | 2 | 0 | 24 | 156 |
| ZM056-02-1210-12S | 2 | 12 | 12 | 156 |
| ZM056-03 | 3 | 0 | 0 | 122 |
| ZM056-03-06S | 3 | 0 | 6 | 122 |
| ZM056-03-12S | 3 | 0 | 12 | 138.8 |
| ZM056-03-24S | 3 | 0 | 24 | 172.4 |
| ZM056-03-1210-12S | 3 | 12 | 12 | 172.5 |
| ZM056-04 | 4 | 0 | 0 | 138.8 |
| ZM056-04-06S | 4 | 0 | 6 | 155.6 |
| ZM056-04-12S | 4 | 0 | 12 | 172.4 |
| ZM056-04-24S | 4 | 0 | 24 | 200.4 |
| ZM056-04-1210-12S | 4 | 12 | 12 | 200.4 |
ZM056 Таблица классов
| код класса | Максимальная скорость работы | Трудовая жизнь | Контактный материал |
| C:Стандартный | 400 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D:Промышленность | 800 оборотов в минуту | 60 миллионов оборотов | золото-золото |
| H:высокое качество | 1200 оборотов в минуту | 150 миллионов оборотов | сплав золота |
