Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H0522
Свяжитесь мы
размер отверстия 5mm мини через сигнал кольца выскальзывания 2-12circuits точности отверстия для каждого связывает проволокой 2A

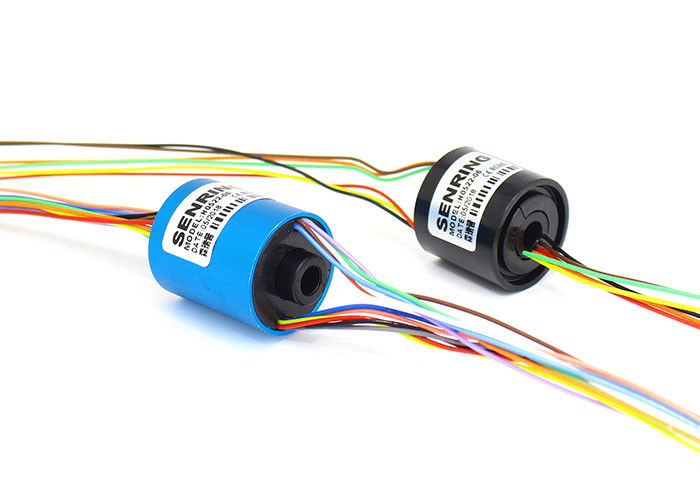

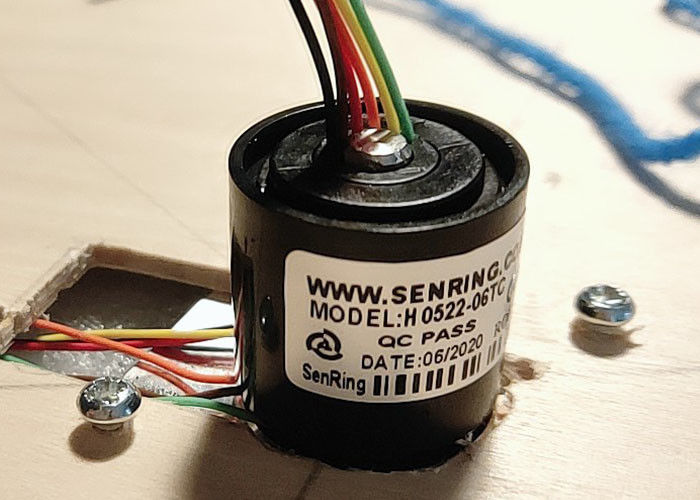

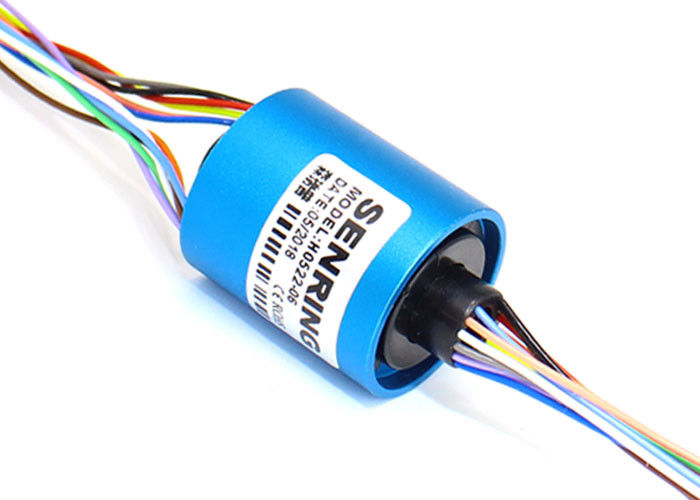

Описание H0522 через кольцо выскальзывания отверстия
Серия SenRing H0522 кольцо выскальзывания миниатюрного через-отверстия проводное с диаметром через-отверстия 5mm (соответствующий для любого вращая прибора с диаметром ≤5mm) и наружным диаметром 22mm. Серия H0522 прибор точности проводной с небольшой апертурой, небольшим течением, и миниатюрной объединенной структурой которая может стабилизированно передать сигналы 5A настоящее (умноженный 5A) или 2A.
Особенности H0522 через кольцо выскальзывания отверстия
1. ранг IP51 IP (может быть подгонянное IP51~IP68);
2. Типовая модель поддерживает течение цепей 2-12 (5A/10A/30A); течение и каналы можно подгонять;
3. Небольшой размер OD, стабилизированное представление, длинное lifertime;
4. Стандартный продукт, запасы доступные;
5. Сила поддержки передавая с сигналами;
6. Интегрированный дизайн структуры, легкая установка.
Применение:
Его можно использовать в различных приборах которые требуют кондукции 360 градусов вращая или передачи различных сигналов управления, как света этапа СИД, ротатабельное освещение СИД на открытом воздухе, умные системы робота домашней безопасностью, ротатабельные света стены СИД, и умные роботы.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Спецификации подводящего провода. | AWG28# Серебр-покрыло тефлон | AWG28# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

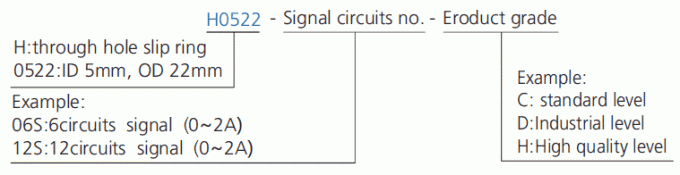

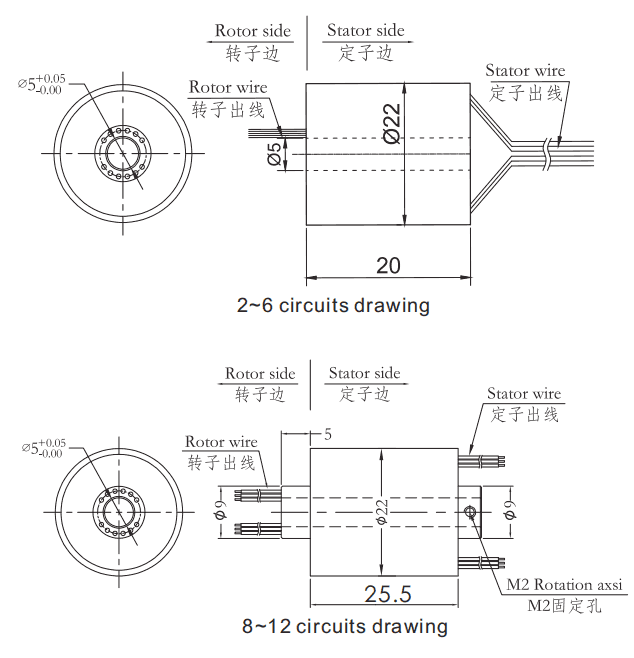

| модель | цепи (сигнал или 0-2A) | Длина l (mm) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Таблица ранга H0522
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
Если вы хотите costomize особенная модель кольца выскальзывания, то вам нужно обеспечить детали как ниже:
a. operatring скорость (RPM)
B. тип установки
c. размер плана
d. каналы (но. одиночного провода кроме кабеля)
E. расклассифицировало напряжение тока & течение для колец силы и колец сигнала
f. тип сигнала и связанный
arameters P. (очень важные)
g. рабочая температура
h. IP (герметизируя требования)
