Мини сквозное кольцо выскальзывания отверстия принимая контакт щетки группы драгоценного металла многопунктовый

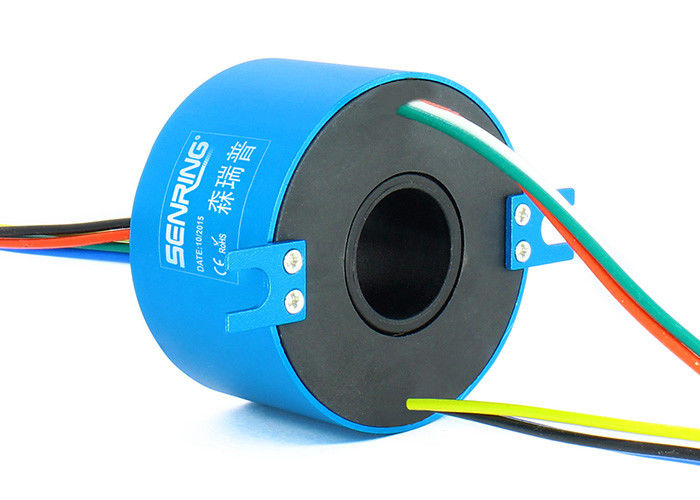

Описание H2056 через кольцо выскальзывания скважины
Серия H2056 мини размер через кольцо выскальзывания скважины, размер 20mm отверстия отверстия (соответствующий для shaft≤20mm), OD 56mm. Она может стабилизированно передать 2~24 цепи power@10A или 2~48 цепей signal@2A и приложенный ко всем приборам где требует для того чтобы передать силу и сигналы.
Особенности H2056 через кольцо выскальзывания скважины
1. Используя контакт предварительной щетки группы драгоценного металла многопунктовый для того чтобы обеспечить надежный контакт с весьма - низким трением;
2. Оно может стабилизированно передать 0~10A настоящее/сигнал (ориентированное на заказчика);
3. Множественные спецификации 2~48 каналов доступны;

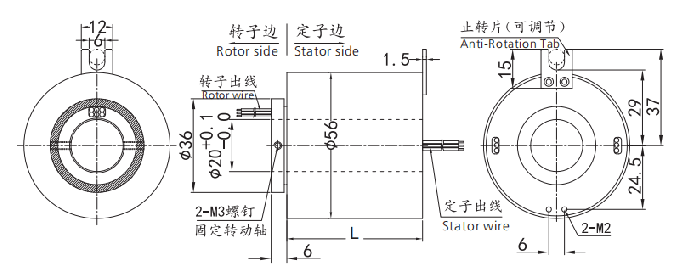

4. Апертура 20mm, и наружный диаметр 56mm;
5. Оно поддерживает смешанную передачу сигналов и силы;
6. Соответствующее для вращая приборов с вращая валом ≤20mm.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

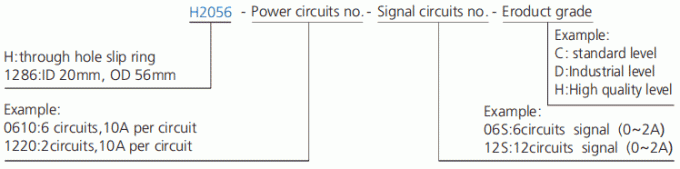

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68,5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68,5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68,5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68,5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85,5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85,5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85,5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85,5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85,5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85,5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68,5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68,5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68,4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68,5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68,5 | H2056-48S | 0 | 48 | 153 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H2056
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
