Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H2056f
Свяжитесь мы
Мини размер отверстия через течение кольца выскальзывания отверстия и каналы можно подгонять

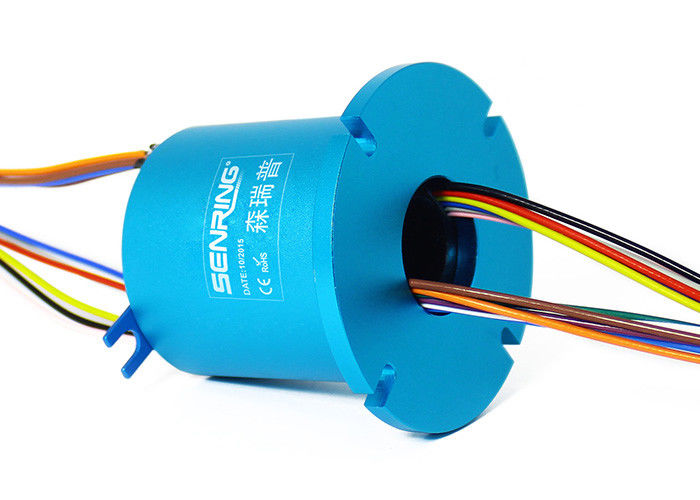

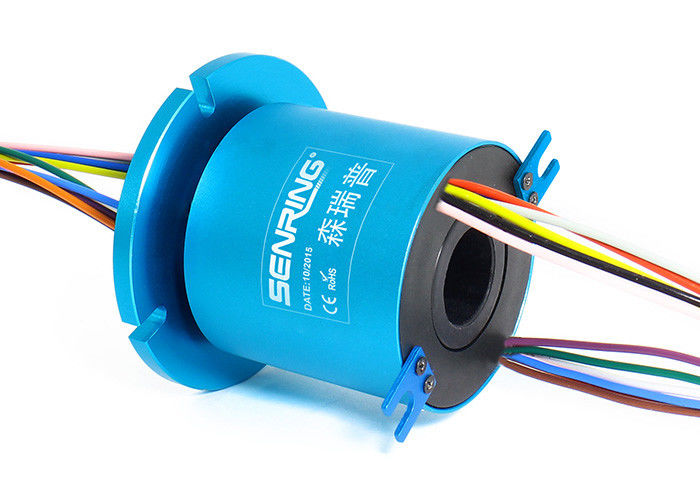

Описание H2056f через кольцо выскальзывания скважины
Серия H2056F миниатюрное неубедительное проводное кольцо с разбивочной апертурой 20mm (соответствующий для любого вращая прибора с диаметром отверстия ≤20mm) и наружным диаметром 56mm. Она может стабилизированно передать 2 до 8 канала течения 0~2A или сигнала и может быть использована в любом приборе который требует вращения 360 градусов и проводной или передачи различных сигналов.
Особенности H2056f через кольцо выскальзывания скважины
1. выдвинул многопунктовую технологию контактной щетки обеспечивает надежный контакт с низким трением;
2. Типовая модель поддерживает 2~24 цепи power@10A или 2~48 цепей signal@2A, течение и каналы можно подгонять;
3. Смогите быть подгоняно для совмещения передавать силы/сигнала
4. Сила поддержки передавая с сигналами;
5. Интегрированный дизайн структуры, легкая установка.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

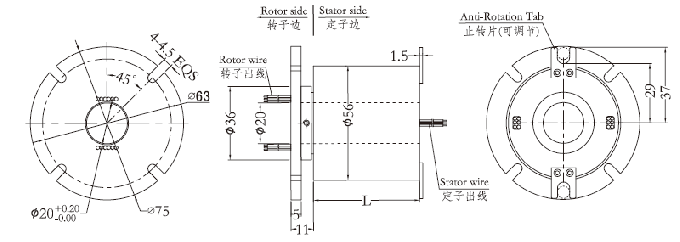

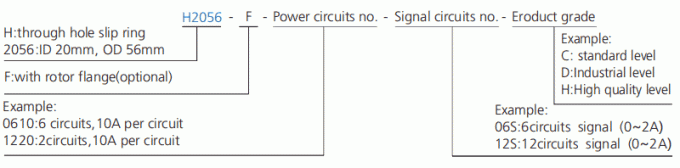

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H2056F-02S | 0 | 2 | 34 | H2056F-1010-08S | 10 | 8 | 68,5 |
| H2056F-0210 | 2 | 0 | 34 | H2056F-1210 | 12 | 0 | 68,5 |
| H2056F-03S | 0 | 3 | 34 | H2056F-1410-04S | 14 | 4 | 68,5 |
| H2056F-0310 | 3 | 0 | 34 | H2056F-1610-02S | 16 | 2 | 68,5 |
| H2056F-06S | 0 | 6 | 34 | H2056F-24S | 0 | 24 | 85,5 |
| H2056F-0210-04S | 2 | 4 | 34 | H2056F-0410-20S | 4 | 20 | 85,5 |
| H2056F-0410-02S | 4 | 2 | 34 | H2056F-0610-18S | 6 | 18 | 85,5 |
| H2056F-0610 | 6 | 0 | 34 | H2056F-1210-12S | 12 | 12 | 85,5 |
| H2056F-12S | 0 | 12 | 52 | H2056F-1810-06S | 18 | 6 | 85,5 |
| H2056F-0210-10S | 2 | 10 | 52 | H2056F-2410 | 24 | 0 | 85,5 |
| H2056F-0310-09S | 3 | 9 | 52 | H2056F-30S | 0 | 30 | 101 |
| H2056F-0610-06S | 6 | 6 | 52 | H2056F-0210-28S | 2 | 28 | 101 |
| H2056F-0810-04S | 8 | 4 | 52 | H2056F-0410-26S | 4 | 26 | 101 |
| H2056F-1010-02S | 10 | 2 | 52 | H2056F-0610-24S | 6 | 24 | 101 |
| H2056F-1210 | 12 | 0 | 52 | H2056F-36S | 0 | 36 | 119 |
| H2056F-18S | 0 | 18 | 68,5 | H2056F-0410-32S | 4 | 32 | 119 |
| H2056F-0210-16S | 2 | 16 | 68,5 | H2056F-0610-30S | 6 | 30 | 119 |
| H2056F-0410-14S | 4 | 14 | 68,4 | H2056F-42S | 0 | 42 | 137 |
| H2056F-0610-12S | 6 | 12 | 68,5 | H2056F-0410-38S | 4 | 38 | 137 |
| H2056F-0810-10S | 8 | 10 | 68,5 | H2056F-48S | 0 | 48 | 153 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H2056f
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
