Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H3099
Свяжитесь мы
Подгонянный диаметр 30mm через кондукцию кольца выскальзывания 360° скважины вращая

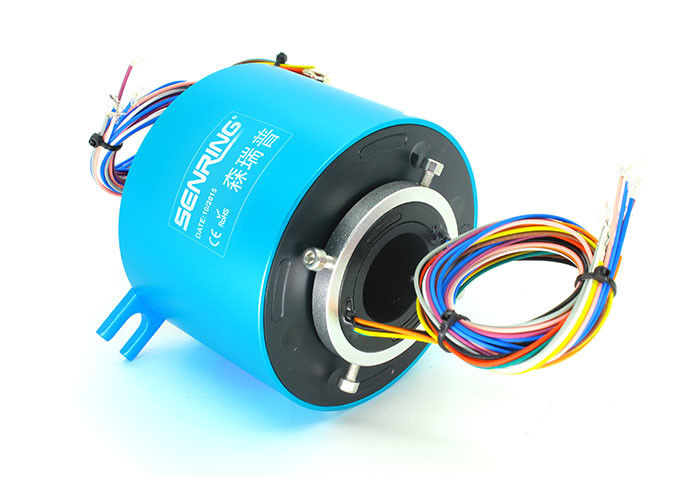

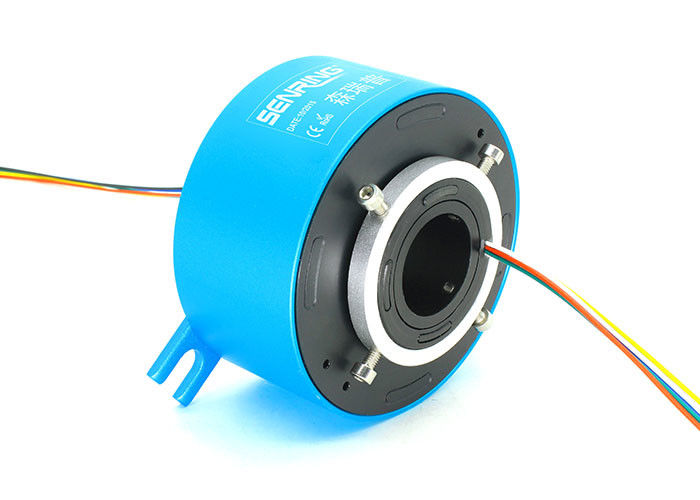

Описание H3099 через кольцо выскальзывания скважины
Кольцо выскальзывания через-отверстия серии Senoirup H3099 проводное кольцо выскальзывания точности проводное с диаметром 30mm (соответствующий для любого вращая прибора с диаметром отверстия <>
Особенности H3099 через кольцо выскальзывания скважины
1. поддержки каждые сигнал канала (0~5A) и настоящий (10A, опционное 20A/channel);
2. Максимальная скорость: 400RPM, 600RPM, 1200RPM во множественных спецификациях;
3. Типовая модель поддерживает 2-24 каналов (10A в канал) настоящего или 1-36 каналов (5A в канал) сигнала, и может быть подгоняна для других номеров канала;
4. Материал контакта принимает драгоценный металл + супер трудная обработка плакировкой золота, с небольшими зыбкост сопротивления и небольшим контактным сопротивлением, обеспечивающ превосходное представление передачи; Небольшой вращающий момент, стабилизированная деятельность, длинный срок службы;
5. Передача поддержки смешанная сигнала и силы; Интегрированный дизайн структуры, легкая установка.
Области применения:
машинное оборудование упаковки, оборудование занятности, роботы ковра оружия коля, складирующ роботы и различные вращая приборы.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

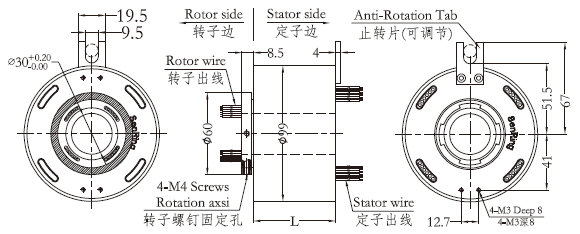

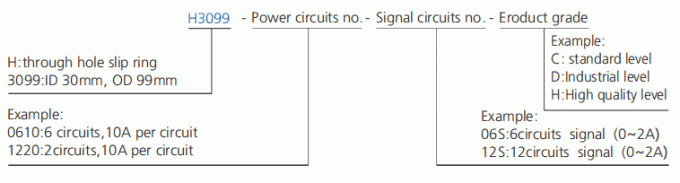

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H3099
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
