Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
ZH30119
Свяжитесь мы
Сигнальное скольжение кольца специальная внутренняя проводка и защитная конструкция для предотвращения ошибок кодера

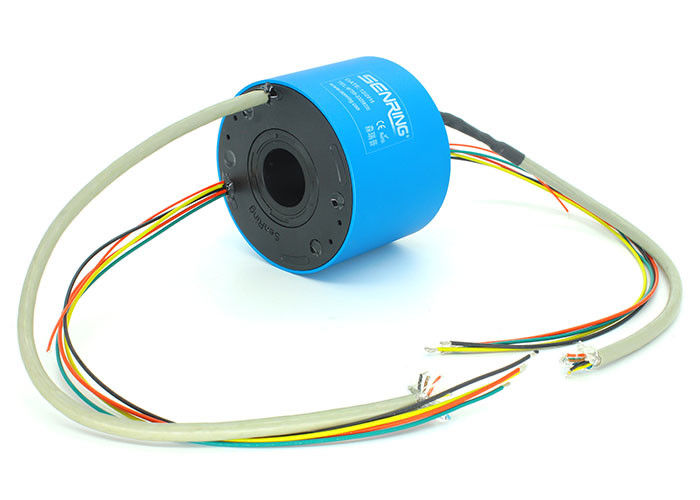

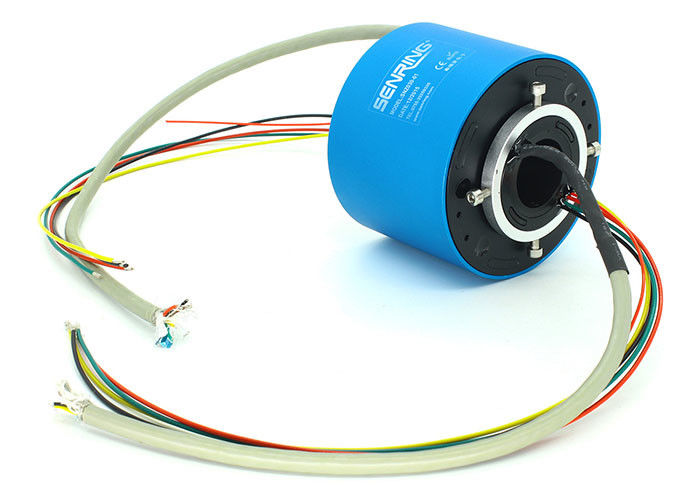

Описание ZH30119Сигнальное кольцо
Слипы для кодирования сервомоторов серии SENRING ZH30119, специально разработанные для сервомоторов/кодировщиков SIMEMS, YASKAWA, Panasonic, Mitsubishi,Подходит для всех видов зарубежных и отечественных сервомотор / шаговый двигатель.
Особенности ZH30119 Сигнальное скольжение
1. Сдвижное кольцо имеет размер отверстия 30 мм и внешний диаметр 119 мм.

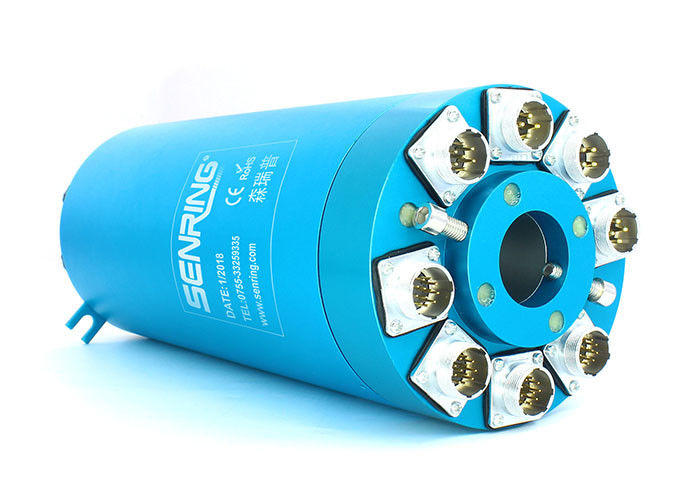

2Он спроектирован с фланцем ротора и установкой на конце, способной одновременно работать с 8 сервомоторами.
3Он в основном предназначен для систем управления автоматизацией сервомоторов, таких как Yaskawa, Siemens, Mitsubishi и Panasonic. Он совместим со всеми внутренними системами сервомоторов на рынке.
4Он может смешивать проводящие и передавать различные сигналы и может быть объединен с газовой и жидкой передачей.
5Внутренняя проводка и специальная конструкция экранирующего модуля предотвращают коды ошибок кодера, а частота пропущенных шагов меньше одного из десяти тысяч.
6Золото-золотой контакт обеспечивает чрезвычайно высокую надежность, благодаря многолетнему опыту в крупномасштабных системах управления, таких как Siemens/Heidenhain.
| Механические | |
| Спецификация. | данные |
| Трудовая жизнь | Пожалуйста, обратитесь к таблице классов продукции |
| Скорость вращения | Пожалуйста, обратитесь к таблице классов продукции |
| Работа временная. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактный материал | Ссылка на таблицу степени скольжения кольца |
| Материал для жилья | алюминиевый сплав |
| Крутящий момент | 0.1N.m+0.03N.m/6схемы |
| Механические вибрации | MIL-STD-810 |
| Материал | Сертификация RoHS |
| Электрические | ||
| Спецификация. | данные | |
| Сила | Сигнал | |
| Диапазон напряжения | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | кабель питания или тефлоновая проволока AWG#17 | 6 ядра защищенный кабель или AWG#22 тефлоновая проволока |
| Длина свинцового провода | стандартные 300 мм (можно настроить) |
|
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Уровень потерь | < 0,02% | |
| Сертификация CE | Да, да. | |
Список стандартных моделей
| Список моделей | Сервомотор No | Силовые цепи ((10А) | Сигнальные схемы ((5А) | Длина L ((мм) |
| ZH30119-01 | 1 | 0 | 0 | 76 |
| ZH30119-01-06S | 1 | 0 | 6 | 100 |
| ZH30119-01-12S | 1 | 0 | 12 | 124 |
| ZH30119-01-24S | 1 | 0 | 24 | 172 |
| ZH30119-01-1210-12S | 1 | 12 | 12 | 172 |
| ZH30119-01-0610-30S | 1 | 6 | 30 | 268 |
| ZH30119-01-36S | 1 | 0 | 36 | 268 |
| ZH30119-01-1210-36S | 1 | 12 | 36 | 316 |
| ZH30119-01-48S | 1 | 0 | 48 | 316 |
| ZH30119-01-2410-48S | 1 | 24 | 48 | 412 |
| ZH30119-01-72S | 1 | 0 | 72 | 412 |
| ZH30119-01-96S | 1 | 0 | 76 | 508 |
| ZH30119-01-120S | 1 | 0 | 120 | 604 |
| ZH30119-02 | 2 | 0 | 0 | 124 |
| ZH30119-02-06S | 2 | 0 | 6 | 148 |
| ZH30119-02-12S | 2 | 0 | 12 | 172 |
| ZH30119-02-24S | 2 | 0 | 24 | 220 |
| ZH30119-02-1210-12S | 2 | 12 | 12 | 220 |
| ZH30119-02-0610-30S | 2 | 6 | 30 | 316 |
| ZH30119-02-36S | 2 | 0 | 36 | 316 |
| ZH30119-02-1210-36S | 2 | 12 | 36 | 164 |
| ZH30119-02-48S | 2 | 0 | 48 | 364 |
| ZH30119-02-2410-48S | 2 | 24 | 48 | 460 |
| ZH30119-02-72S | 2 | 0 | 72 | 460 |
| ZH30119-02-96S | 2 | 0 | 76 | 556 |
| ZH30119-02-120S | 2 | 0 | 120 | 652 |
| ZH30119-04 | 4 | 0 | 0 | 220 |
| ZH30119-04-06S | 4 | 0 | 6 | 244 |
| ZH30119-04-12S | 4 | 0 | 12 | 268 |
| ZH30119-04-24S | 4 | 0 | 24 | 316 |
| ZH30119-04-1210-12S | 4 | 12 | 12 | 316 |
| ZH30119-04-0610-30S | 4 | 6 | 30 | 412 |
| ZH30119-04-36S | 4 | 0 | 36 | 412 |
| ZH30119-04-1210-36S | 4 | 12 | 36 | 460 |
| ZH30119-04-48S | 4 | 0 | 48 | 460 |
| ZH30119-04-2410-48S | 4 | 24 | 48 | 556 |
| ZH30119-04-72S | 4 | 0 | 72 | 556 |
| ZH30119-04-96S | 4 | 0 | 76 | 652 |
| ZH30119-04-120S | 4 | 0 | 120 | 748 |
| ZH30119-08 | 8 | 0 | 0 | 412 |
| ZH30119-08-06S | 8 | 0 | 6 | 436 |
| ZH30119-08-12S | 8 | 0 | 12 | 460 |
| ZH30119-08-24S | 8 | 0 | 24 | 508 |
| ZH30119-08-1210-12S | 8 | 12 | 12 | 508 |
| ZH30119-08-0610-30S | 8 | 6 | 30 | 604 |
| ZH30119-08-36S | 8 | 0 | 36 | 604 |
| ZH30119-08-1210-36S | 8 | 12 | 36 | 652 |
| ZH30119-08-48S | 8 | 0 | 48 | 652 |
| ZH30119-08-2410-48S | 8 | 24 | 48 | 748 |
| ZH30119-08-72S | 8 | 0 | 72 | 748 |
| ZH30119-08-96S | 8 | 0 | 76 | 844 |
| ZH30119-08-120S | 8 | 0 | 120 | 940 |
*Примечание: 1 шт. сервомотора ((два кабеля, 1*4 ядра@10А кабель для питания + 1*6 ядра щитовой кабель для кодирования сигнала).
ZH30119 Таблица классов
| код класса | Максимальная скорость работы | Трудовая жизнь | Контактный материал |
| C:Стандартный | 400 оборотов в минуту | 20 миллионов оборотов | драгоценный металл |
| D:Промышленность | 800 оборотов в минуту | 60 миллионов оборотов | золото-золото |
| H:высокое качество | 1200 оборотов в минуту | 150 миллионов оборотов | сплав золота |
Слиповое кольцо - это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от неподвижной к вращающейся структуре.через отверстие скользящего кольцаможет использоваться в любой электромеханической системе, которая требует вращения при передаче мощности или сигналов.Так что мы называем это "проходящее через отверстие кольцо скольжения". Это может улучшить механические характеристики., упростить работу системы и устранить повреждения проводов, висящих на подвижных соединениях
