Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
UH3899-01
Свяжитесь мы
USB ротационный разъединение 1 канал USB2.0 провода +1 ~ 56 цепей мощность / сигнал

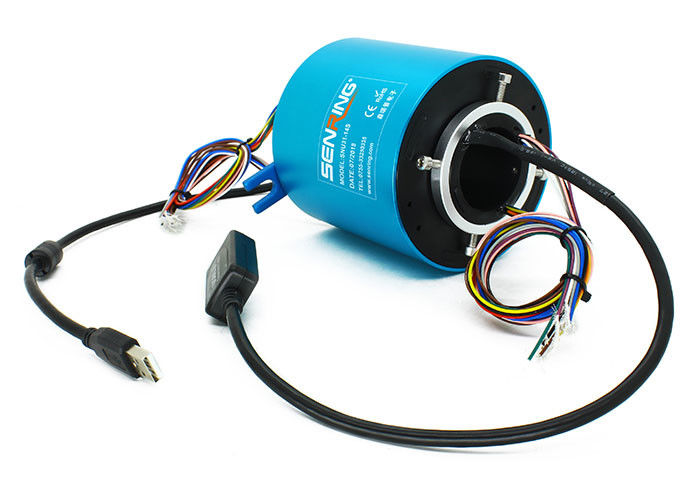

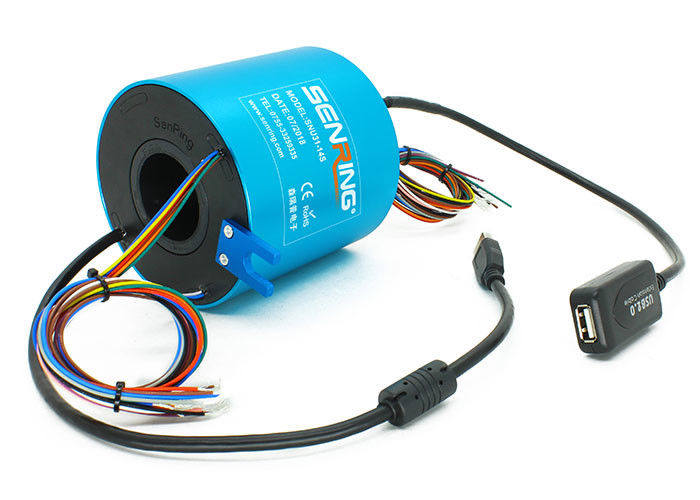

Описание UH3899-01 USB Slip Ring
Серия одноканального USB-слип-ринга Senring UH3899-01 представляет собой одноканальный вращающийся USB-коннектор, который может вращаться на 360 градусов для передачи 1 канала сигнала USB 2.0.Он может смешивать передачу 2-38 каналов питания / тока / сигнала и может стабильно передавать IEEE1394 и различные сигналы USBUH3899-01 серия 1-канальный USB-слип-кольцо имеет преимущества стабильной передачи сигнала, без потери пакета, без ошибки кода, низкой потери возврата и низкой потери вставки.Сдвижное кольцо имеет диаметр отверстия 38.1 мм и внешний диаметр 99 мм, и может использоваться для устройств вращения 360 градусов с диаметром оси вращения менее 38,1 мм. Серия UH3899-01Кольцо с USB-прицепомявляется стандартной моделью Senring, с запасом и сильной универсальностью, и может быть настроена на специальные спецификации.
Применение:
1. Оборудование для автоматизации
2Симулятор движения.
3CCTV/VR
Характеристики UH3899-01 USB-слип-ринга
1Стандартный разъем USB мужской/женской разъемы, доступный настраиваемый разъем;
2. Стабильная передача 1 канала сигнала USB 2.0;
3. Может смешивать передачу 2-38 каналов мощности / тока / сигнала;
4- диаметр отверстия скользящего кольца: 38,1 мм, внешний диаметр: 99 мм;
5. Может смешивать проводящую передачу различных сигналов, таких как IEEE 1394, Ethernet, USB2.0; могут работать вместе с потоковыми каналами или жидкостными вращающимися соединениями.
Техническая спецификация UH3899-01 USB Slip Ring
| USB-кабель | 1 канал USB2.0 |
| BER ((коэффициент бит-ошибки) | 10E-11 |
| Механические данные | |
| Спецификация | данные |
| трудовая жизнь | SenRing Slip Rings Таблица рейтинга |
| Скорость вращения | 150 оборотов в минуту |
| Рабочая временная. | -30°C∼80°C |
| рабочая влажность | 0∼85% RH |
| контактный материал | Ссылка на таблицу степени скольжения кольца |
| корпусный материал | алюминиевый сплав |
| момент вращения | 0.1N.m+(0.03N.m/6 цепей) |
| соединитель | USB 2.0 мужской (женский вариант) | |
| потеря вставки | ≤ 2 дБ | |
| Электрические данные | ||
| Спецификация | данные | |
| мощность | сигнал | |
| диапазон напряжения | 0∼440VAC/VDC | 0∼440VAC/VDC |
| сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартный 300 мм ((может быть настроен) | |
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Сертификат CE | Да, да. | |
| материалы | Сертификат RoHS | |
Описание части No
Рисунок UH3899-01 USB Slip Ring
Список стандартных моделей
| Модель | цепи питания/сигнала No. | Канала USB нет. | |||
| Сигнал ((2А) | мощность ((5A) | мощность ((10A) | USB2.0 | USB3.0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
*Примечание: цепи могут быть объединены параллельно для большего тока, N цепей 10A для получения N * 10A, например, 2 цепи 10A параллельно для использования 20A.Pls свяжитесь с продавцом SenRing если вы хотите настроить USB и питание / сигнал схемы нетИли смешать другой сигнал.
UH3899-01 USB Слиповое кольцо
| Gкод радиации | Максимальная скорость вращения | трудовая жизнь | контактный материал |
| С: стандартный | 400 оборотов в минуту | 20 миллионов | драгоценный металл |
| D: промышленное | 800 оборотов в минуту | 60 миллионов |
золото-золото
|
