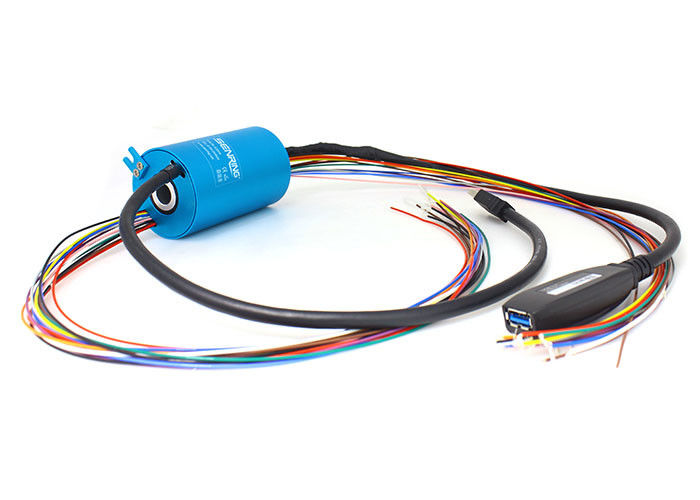

Низкий крутящий момент, очень низкое сопротивление контакта компактная конструкция с USB-кольцом

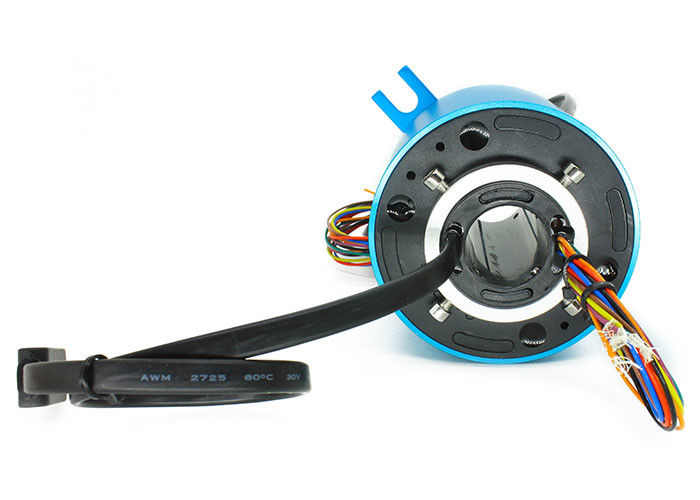

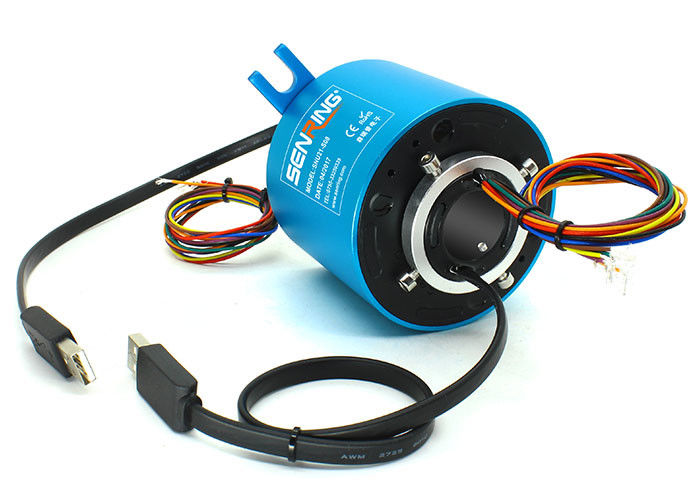

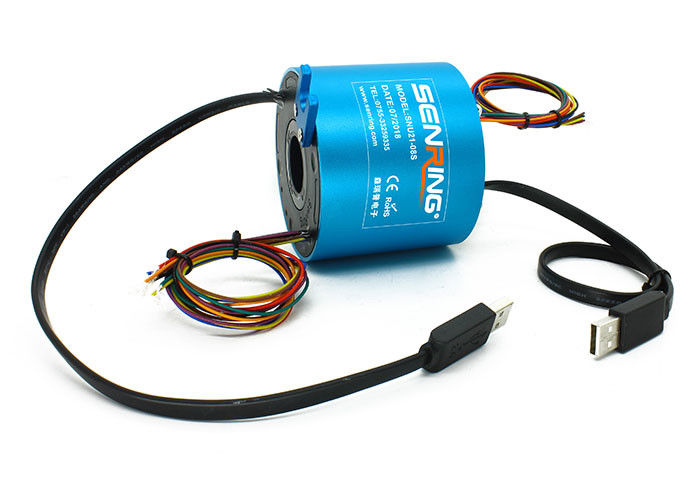

Описание UH2586-01Слиповое кольцо USB
SENRING UH2586-01 серия Signgle канал USB слип кольцо, USB кабель с вращением 360°, может быть объединен для передачи 2 ~ 38 цепей мощности / сигнала, а также оптического волокна, гигабитный эфир.UH2586-01 серии 1 канал USB слип кольцо имеет преимущества стабильной сигнализации
Особенности UH2586-01 USB Slip Ring
1. 1 канал USB2.0 кабель, может стабильно передавать 1 канал USB2.0 сигнал.
2. Стандартный USB мужской или женский разъем, может быть настроен;
3. могут быть объединены для передачи 2 ~ 38 цепей мощности / сигнала;
4Размер отверстия 25,4 мм, ОД 86 мм;
5. Может быть объединен для передачи мощности и различных сигналов IEEE1394, оптоволокна, Гигабит Эфирна и т.д.
6. могут быть объединены для работы с силовыми и гидравлическими/пневматическими вращающимися соединениями;
Техническая спецификация UH2586-01 USB Slip Ring
| USB-кабель | 1 канал USB2.0 |
| BER ((коэффициент бит-ошибки) | 10E-11 |
| Механические данные | |
| Спецификация | данные |
| трудовая жизнь | SenRing Slip Rings Таблица рейтинга |
| Скорость вращения | 150 оборотов в минуту |
| Рабочая временная. | -30°C∼80°C |
| рабочая влажность | 0∼85% RH |
| контактный материал | Ссылка на таблицу степени скольжения кольца |
| корпусный материал | алюминиевый сплав |
| момент вращения | 0.1N.m+(0.03N.m/6 цепей) |
| соединитель | USB 2.0 мужской (женский вариант) | |
| потеря вставки | ≤ 2 дБ | |
| Электрические данные | ||
| Спецификация | данные | |
| мощность | сигнал | |
| диапазон напряжения | 0∼440VAC/VDC | 0∼440VAC/VDC |
| сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартный 300 мм ((может быть настроен) | |
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Сертификат CE | Да, да. | |
| материалы | Сертификат RoHS | |
Описание части No
Рисунок UH2586-01 USB-слип-ринга
Список стандартных моделей
| Модель | цепи питания/сигнала No. | Канала USB нет. | |||
| Сигнал ((2А) | мощность ((5A) | мощность ((10A) | USB2.0 | USB3.0 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
*Примечание: цепи могут быть объединены параллельно для большего тока, N цепей 10A для получения N * 10A, например, 2 цепи 10A параллельно для использования 20A.Pls свяжитесь с продавцом SenRing если вы хотите настроить USB и питание / сигнал схемы нетИли смешать другой сигнал.
UH2586-01 USB Слиповое кольцо
| Gкод радиации | Максимальная скорость вращения | трудовая жизнь | контактный материал |
| С: стандартный | 400 оборотов в минуту | 20 миллионов | драгоценный металл |
| D: промышленное | 800 оборотов в минуту | 60 миллионов |
золото-золото
|
Эта модель интегрирует Ethernet-сигнал, USB-сигнал, HDM & SDI-сигнал и высокочастотный сигнал. Она широко используется в автоматическом оборудовании, HD-мониторе безопасности, приложении VR, симуляторе движения.Если вы ищете такие качественные, гарантированные кольца.Пожалуйста, свяжитесь с нами.
