Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
UH1256-01
Свяжитесь мы
Электрическая промышленная электрическая отдельная скользящая кольца одноканальный USB2.0 IEEE1394 56 мм

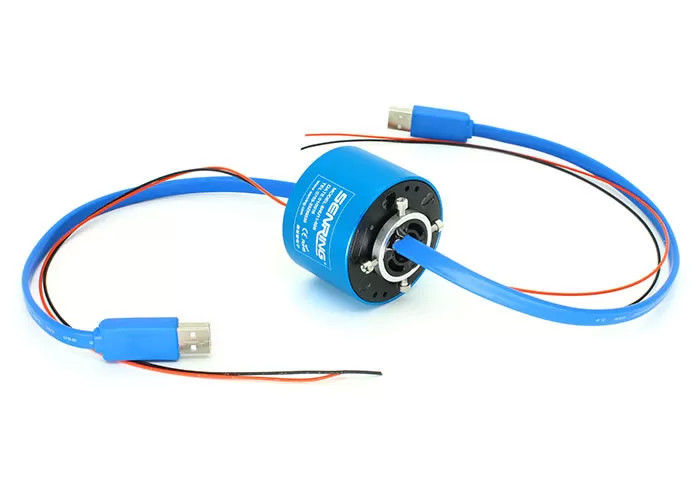

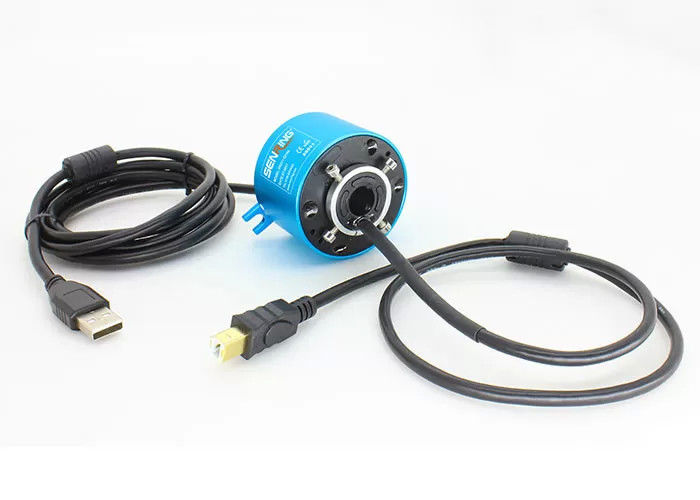

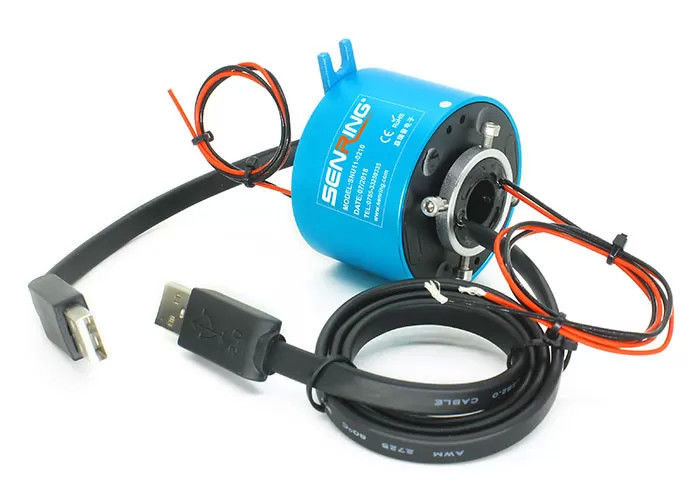

Описание UH1256-01 USB Slip Ring
Серия SenRing UH1256-01 одноканальный USB вращающийся соединение, с внутренним диаметром 12,7 мм и наружным диаметром 56 мм, может передавать 1 канал сигнала USB2.0 через вращение на 360 градусов,и может смешивать и передавать 1-20 каналов мощности/тока/сигнала, и может стабильно передавать сигналы IEEE1394 и различные сигналы USB. одноканальное кольцо USB серии SNU11 имеет такие преимущества, как стабильная передача сигнала, отсутствие потери пакетов, отсутствие кода, небольшая потеря возврата,Слиповое кольцо имеет диаметр отверстия 12,7 мм и может использоваться для устройств вращения 360 градусов с диаметром вращающегося вала меньше 12,7 мм.USB-кольцо серии SNU11 является стандартной моделью SenRingЕсли вам нужно настроить специальные спецификации, пожалуйста, свяжитесь с техническим персоналом SenRing.
Особенности UH1256-01 USB Slip Ring
1. Стандартный USB мужской или женский разъем, может быть настроен;
2. Стабильно передавать 1-канальный сигнал USB2.0;
3. могут быть объединены для передачи 1 ~ 20 цепей мощности / сигнала;
4Размер отверстия 12,7 мм, ОД 56 мм;
5. Может быть объединен для передачи питания и различных сигналов IEEE1394, Ethernet, USB2.0И так далее.
6. могут быть объединены для работы с силовыми и гидравлическими/пневматическими вращающимися соединениями;
Применение продукции
1. Оборудование для автоматизации
2Симулятор движения.
3Монитор высокой четкости, приложение VR
Необязательно
1Номер схемы.
2. Сигнал USB
3Размер HDM
4. Тип сигнала
Техническая спецификация UH1256-01 USB Slip Ring
| USB-кабель | 1 канал USB2.0 |
| BER ((коэффициент бит-ошибки) | 10E-11 |
| Механические данные | |
| Спецификация | данные |
| трудовая жизнь | СенРингСдвижные кольцаТаблица оценок |
| Скорость вращения | 150 оборотов в минуту |
| Рабочая временная. | -30°C∼80°C |
| рабочая влажность | 0∼85% RH |
| контактный материал | Ссылка на таблицу степени скольжения кольца |
| корпусный материал | алюминиевый сплав |
| момент вращения | 0.1N.m+0,03N.m/6 цепей |
| соединитель | USB 2.0 мужской (женский вариант) | |
| потеря вставки | ≤ 2 дБ | |
| Электрические данные | ||
| Спецификация | данные | |
| мощность | сигнал | |
| диапазон напряжения | 0∼440VAC/VDC | 0∼440VAC/VDC |
| сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартный 300 мм ((может быть настроен) | |
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Сертификат CE | Да, да. | |
| материалы | Сертификат RoHS | |
Описание части No
Рисунок UH1256-01 USB Slip Ring
Список стандартных моделей
| Модель | цепи питания/сигнала No. | Канала USB нет. | |||
| Сигнал ((2А) | мощность ((5A) | мощность ((10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
*Примечание: цепи могут быть объединены параллельно для большего тока, N цепей 10A для получения N * 10A, например, 2 цепи 10A параллельно для использования 20A.Pls свяжитесь с продавцом SenRing если вы хотите настроить USB и питание / сигнал схемы нетИли смешать другой сигнал.
UH1256-01 USB Слиповое кольцо
| Gкод радиации | Максимальная скорость вращения | трудовая жизнь | контактный материал |
| С: стандартный | 400 оборотов в минуту | 20 миллионов | драгоценный металл |
| D: промышленное | 800 оборотов в минуту | 60 миллионов |
золото-золото
|
