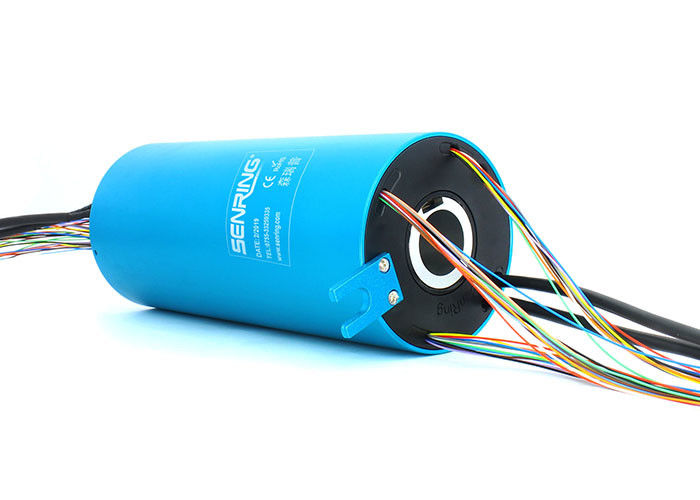

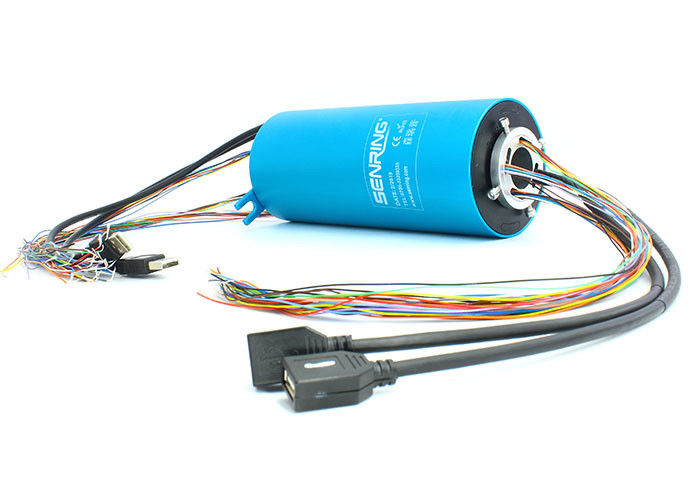

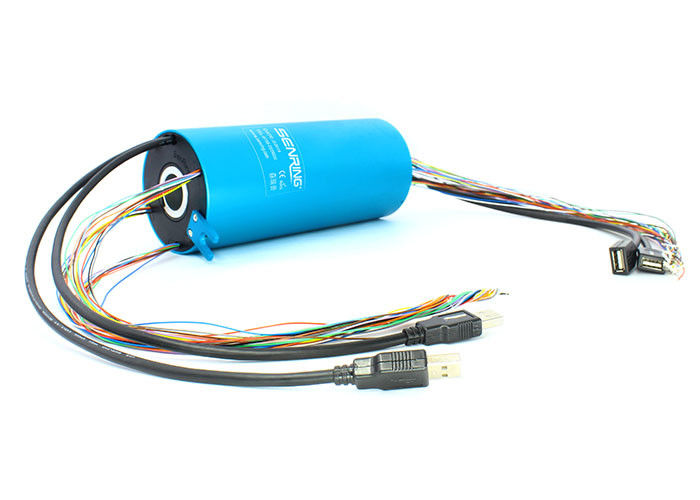

2 схемы 10A USB 2.0 Slip Ring для HD-MI с питанием
Описание UH3899-02 USB Slip Ring
SenRing UH3899-02 серии 3-канальный USB вращающийся соединение может передавать 3 канала сигнала USB2.0 через 360-градусное вращение и может смешивать передачу 1-34 каналов мощности / тока / сигнала,и может стабильно передавать IEEE1394 и различные сигналы USB2-канальное кольцо USB UH3899-02 имеет такие преимущества, как стабильная передача сигнала, отсутствие потери пакетов, отсутствие кода, небольшая потеря возврата и небольшая потеря вставки.Сдвижное кольцо имеет диаметр отверстия 38.1 мм и может использоваться для устройств вращения на 360 градусов с диаметром вращающегося вала меньше 38,1 мм.
Характеристики UH3899-02Слиповое кольцо USB
1. Стандартный USB мужской или женский разъем, может быть настроен;
2. Может стабильно передавать 3 канала USB2.0 сигнала;
3. могут быть объединены для передачи 1 ~ 34 цепей мощности / сигнала;
4Размер отверстия 38,1 мм, OD 99 мм;
5. Может быть объединен для передачи питания и различных сигналов IEEE1394, Ethernet, USB2.0И так далее.
6. могут быть объединены для работы с силовыми и гидравлическими/пневматическими вращающимися соединениями;
Техническая спецификация UH3899-02 USB Slip Ring
| USB-кабель | 2 канала USB2.0 |
| BER ((коэффициент бит-ошибки) | 10E-11 |
| Механические данные | |
| Спецификация | данные |
| трудовая жизнь | SenRing Slip Rings Таблица рейтинга |
| Скорость вращения | 150 оборотов в минуту |
| Рабочая временная. | -30°C∼80°C |
| рабочая влажность | 0∼85% RH |
| контактный материал | Ссылка на таблицу степени скольжения кольца |
| корпусный материал | алюминиевый сплав |
| момент вращения | 0.1N.m+0,03N.m/6 цепей |
| соединитель | USB 2.0 мужской (женский вариант) | |
| потеря вставки | ≤ 2 дБ | |
| Электрические данные | ||
| Спецификация | данные | |
| мощность | сигнал | |
| диапазон напряжения | 0∼440VAC/VDC | 0∼440VAC/VDC |
| сопротивление изоляции | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Спецификация свинцового провода. | AWG17# Серебристый тефлон | AWG22# Серебристый тефлон |
| длина свинцового провода | Стандартный 300 мм ((может быть настроен) | |
| Диэлектрическая прочность | 500VAC@50Hz,60s | |
| Электрический шум | < 0,01Ω | |
| Сертификат CE | Да, да. | |
| материалы | Сертификат RoHS | |
Описание части No
Рисунок UH3899-02 с USB-слип-рингом
Список стандартных моделей
| Модель | цепи питания/сигнала No. | Канала USB нет. | |||
| Сигнал ((2А) | мощность ((5A) | мощность ((10A) | USB2.0 | USB3.0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB Слиповое кольцо
| Gкод радиации | Максимальная скорость вращения | трудовая жизнь | контактный материал |
| С: стандартный | 400 оборотов в минуту | 20 миллионов | драгоценный металл |
| D: промышленное | 800 оборотов в минуту | 60 миллионов |
золото-золото
|
Часто задаваемые вопросы
1Какие технические данные должны быть предоставлены для нашей индивидуальной модели скользящего кольца.
О: Если вы хотите настроить специальную модель кольца, вам нужно предоставить подробную информацию ниже:
a. скорость работы ((RPM)
b. Тип установки
c. Размер контура
d. Каналы ((No однопровода, кроме кабеля)
e. Номинальное напряжение и ток для силовых колец и сигнальных колец
f. Тип сигнала и связанные с ним параметры (очень важные)
g. Рабочая температура h.IP ((требования к уплотнению)
2Сколько времени у вас на производство?
Ответ: Для стандартных продуктов требуется от 7 до 15 дней, для простых индивидуальных продуктов - от 10 до 20 дней, для сложных индивидуальных продуктов - от 15 до 40 дней.
