Установка фланца ротора до размер 50mm OD 119mm отверстия кольца выскальзывания скважины

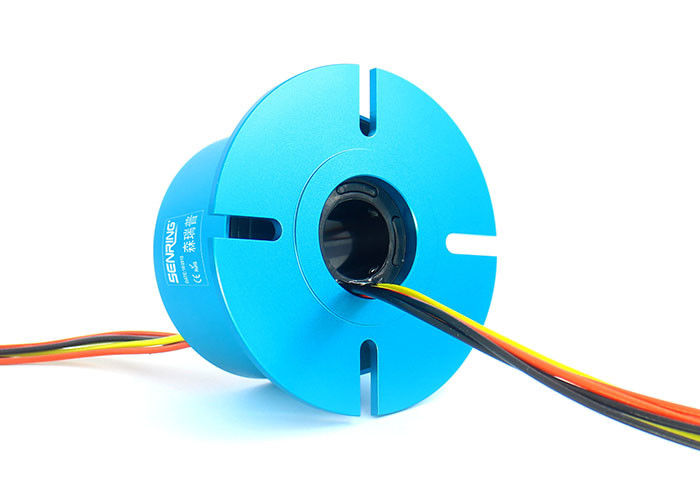

Описание H50119f через кольцо выскальзывания скважины
Серия H50119F стандартна через кольцо выскальзывания отверстия, установку фланца ротора, размер 50mm отверстия (соответствующий для вала ≤50mm), OD 119mm. Она может стабилизированно передать 2~36 цепей power@10A или 2~108 цепей signal@2A и приложенный ко всем приборам где требует для того чтобы передать
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
Особенности H60119 через кольцо выскальзывания скважины
1. выдвинул многопунктовую технологию контактной щетки обеспечивает надежный контакт с низким трением;
2. Силу /signal поддержки 1-108circuits, настоящий, и каналы можно подгонять;
3. Смогите быть подгоняно для совмещения передавать силы/сигнала
4. Сила поддержки передавая с сигналами;
5. Интегрированный дизайн структуры, легкая установка.

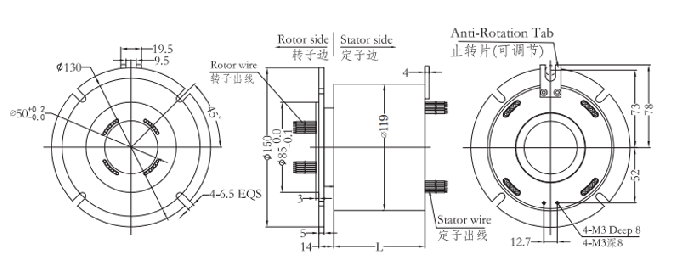

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H50119F-02S | 0 | 2 | 36 | H50119F-36S | 0 | 36 | 172 |
| H50119F-0210 | 2 | 0 | 36 | H50119F-0610-30S | 6 | 30 | 172 |
| H50119F-03S | 0 | 3 | 40 | H50119F-1210-24S | 12 | 24 | 172 |
| H50119F-0310 | 3 | 0 | 40 | H50119F-3610 | 36 | 0 | 172 |
| H50119F-06S | 0 | 6 | 52 | H50119F-42S | 0 | 42 | 196 |
| H50119F-0210-04S | 2 | 4 | 52 | H50119F-0610-36S | 6 | 36 | 196 |
| H50119F-0410-02s | 4 | 2 | 52 | H50119F-1210-30s | 12 | 30 | 196 |
| H50119F-0610 | 6 | 0 | 52 | H50119F-4210 | 42 | 0 | 196 |
| H50119F-12S | 0 | 12 | 76 | H50119F-48S | 0 | 48 | 220 |
| H50119F-0210-12S | 2 | 12 | 76 | H50119F-0610-42S | 6 | 42 | 220 |
| H50119F-0310-09S | 3 | 9 | 76 | H50119F-1210-36S | 12 | 36 | 220 |
| H50119F-0610-06S | 6 | 6 | 76 | H50119F-1810-30S | 18 | 30 | 220 |
| H50119F-0810-04S | 8 | 4 | 76 | H50119F-P2410-24S | 24 | 24 | 220 |
| H50119F-1010-02S | 10 | 2 | 76 | H50119F-4810 | 48 | 0 | 220 |
| H50119F-1210 | 12 | 0 | 76 | H50119F-60S | 0 | 60 | 268 |
| H50119F-18S | 0 | 18 | 100 | H50119F-0610-54S | 6 | 54 | 268 |
| H50119F-0210-16S | 2 | 16 | 100 | H50119F-0910-51S | 9 | 51 | 268 |
| H50119F-0410-14S | 4 | 14 | 100 | H50119F-1210-48S | 12 | 48 | 268 |
| H50119F-0610-12S | 6 | 12 | 100 | H50119F-2430-16S | 24 | 16 | 268 |
| H50119F-0810-10S | 8 | 10 | 100 | H50119F-72S | 0 | 72 | 316 |
| H50119F-1010-08S | 10 | 8 | 100 | H50119F-1210-60S | 12 | 60 | 316 |
| H50119F-1210-06S | 12 | 6 | 100 | H50119F-2410-48S | 24 | 48 | 316 |
| H50119F-1410-04S | 14 | 4 | 100 | H50119F-3610-36S | 36 | 36 | 316 |
| H50119F-1610-02S | 16 | 2 | 100 | H50119F-84S/td> | 0 | 84 | 364 |
| H50119F-24S | 0 | 24 | 124 | H50119F-1210-72S | 12 | 72 | 364 |
| H50119F-0410-20S | 4 | 20 | 124 | H50119F-2410-60S | 24 | 60 | 364 |
| H50119F-0610-18S | 6 | 18 | 124 | H50119F-3610-48S | 36 | 48 | 364 |
| H50119F-1210-12S | 12 | 12 | 124 | H50119F-96S | 0 | 96 | 412 |
| H50119F-1810-06S | 18 | 6 | 124 | H50119F-1210-84S | 12 | 84 | 412 |
| H50119F-2410 | 24 | 0 | 124 | H50119F-2410-72S | 24 | 72 | 412 |
| H50119F-30S | 0 | 30 | 148 | H50119F-3610-60S | 36 | 60 | 412 |
| H50119F-0610-24S | 6 | 24 | 148 | H50119F-4210-54S | 42 | 54 | 412 |
| H50119F-1210-18S | 12 | 18 | 148 | H50119F-108S | 0 | 108 | 460 |
| H50119F-1810-12S | 18 | 12 | 148 | H50119F-1210-96S | 12 | 96 | 460 |
| H50119F-2410-06S | 24 | 6 | 148 | H50119F-2410-84S | 24 | 84 | 460 |
| H50119F-3010 | 30 | 0 | 148 | H50119F-3610-72S | 36 | 72 | 460 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H50119f
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
