Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H50130
Свяжитесь мы
Через дизайн структуры кольца выскальзывания скважины интегрированный и легкую установку

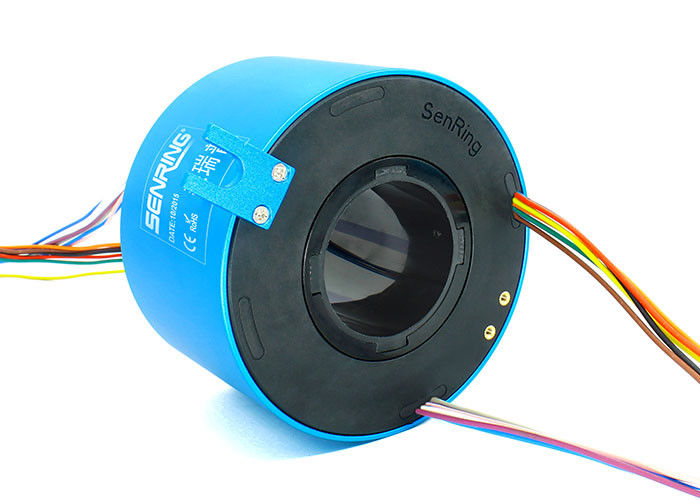

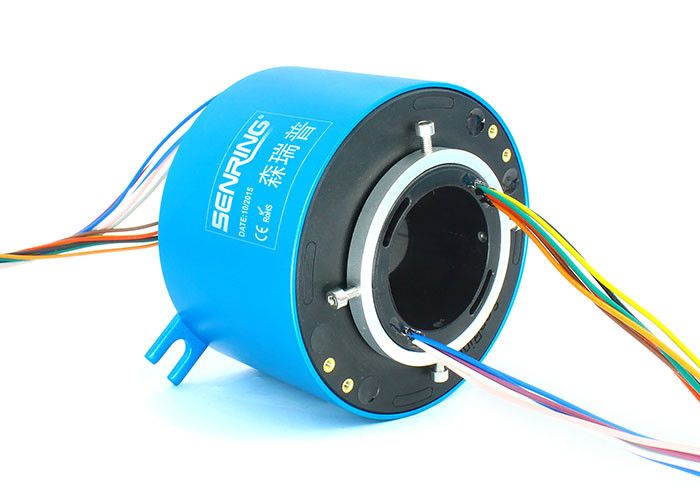

Описание H50130 через кольцо выскальзывания скважины

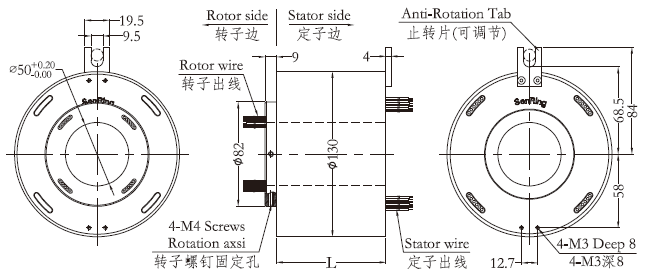

Серия H50130 кольцо выскальзывания стандартной апертуры проводное с апертурой 50mm (соответствующей для любого вращая прибора с диаметром ≤50mm) и наружным диаметром 130mm. Она может стабилизированно передать 2 до 48 канала настоящего или сигнала и может быть использована для любого прибора который требует вращения 360° для проводить или передавать различные сигналы.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
Особенности H60119 через кольцо выскальзывания скважины
1. выдвинул многопунктовую технологию контактной щетки обеспечивает надежный контакт с низким трением;
2. Силу /signal поддержки 1-144circuits, течение и каналы можно подгонять;
3. Смогите быть подгоняно для совмещения передавать силы/сигнала
4. Сила поддержки передавая с сигналами;
5. Интегрированный дизайн структуры, легкая установка.

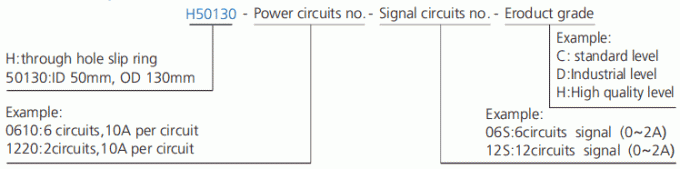

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H50130-02S | 0 | 2 | 36 | H50130-48S | 0 | 48 | 220 |
| H50130-0210 | 2 | 0 | 36 | H50130-0610-42S | 6 | 42 | 220 |
| H50130-03S | 0 | 3 | 40 | H50130-1210-36S | 12 | 36 | 220 |
| H50130-0310 | 3 | 0 | 40 | H50130-1810-30S | 18 | 30 | 220 |
| H50130-06S | 0 | 6 | 52 | H50130-P2410-24S | 24 | 24 | 220 |
| H50130-0210-04S | 2 | 04 | 52 | H50130-4810 | 48 | 0 | 220 |
| H50130-0410-02S | 4 | 2 | 52 | H50130-60S | 0 | 60 | 268 |
| H50130-0610 | 6 | 0 | 52 | H50130-0610-54S | 6 | 54 | 268 |
| H50130-12S | 0 | 12 | 76 | H50130-0910-51S | 9 | 51 | 268 |
| H50130-0210-10S | 2 | 10 | 76 | H50130-1210-48S | 12 | 48 | 268 |
| H50130-0310-09S | 3 | 9 | 76 | H50130-2410-36S | 24 | 36 | 268 |
| H50130-0610-06S | 6 | 6 | 76 | H50130-72S | 0 | 72 | 316 |
| H50130-0810-04S | 8 | 4 | 76 | H50130-1210-60S | 12 | 60 | 316 |
| H50130-1010-02S | 10 | 2 | 76 | H50130-2410-48S | 24 | 48 | 316 |
| H50130-1210 | 12 | 0 | 76 | H50130-3610-36S | 36 | 36 | 316 |
| H50130-18S | 0 | 8 | 100 | H50130-84S | 0 | 84 | 364 |
| H50130-0210-16S | 2 | 16 | 100 | H50130-1210-72S | 12 | 72 | 364 |
| H50130-0410-14S | 4 | 14 | 100 | H50130-2410-60S | 24 | 60 | 364 |
| H50130-0610-12S | 6 | 12 | 100 | H50130-3610-48s | 36 | 48 | 364 |
| H50130-0810-10S | 8 | 10 | 100 | H50130-96S | 0 | 96 | 412 |
| H50130-1010-08S | 10 | 8 | 100 | H50130-1210-84S | 12 | 84 | 412 |
| H50130-1210-06S | 12 | 6 | 100 | H50130-2410-72S | 24 | 72 | 412 |
| H50130-1410-04S | 14 | 4 | 100 | H50130-3610-60S | 36 | 60 | 412 |
| H50130-1610-02S | 16 | 2 | 100 | H50130-4210-54S | 42 | 54 | 412 |
| H50130-24S | 0 | 24 | 124 | H50130-108S | 0 | 108 | 460 |
| H50130-0410-20S | 4 | 20 | 124 | H50130-1210-96S | 12 | 96 | 460 |
| H50130-0610-18S | 6 | 18 | 124 | H50130-2410-84S | 24 | 84 | 460 |
| H50130-1210-12S | 12 | 12 | 124 | H50130-3610-72S | 36 | 72 | 460 |
| H50130-1810-06S | 18 | 6 | 124 | H50130-120S | 0 | 120 | 508 |
| H50130-2410 | 24 | 0 | 124 | H50130-1210-108S | 12 | 108 | 508 |
| H50130-30S | 0 | 30 | 148 | H50130-2410-96S | 24 | 96 | 508 |
| H50130-0610-24S | 6 | 24 | 148 | H50130-3610-84S | 36 | 84 | 508 |
| H50130-1210-18S | 12 | 18 | 148 | H50130-4810-12S | 48 | 12 | 508 |
| H50130-1810-12S | 18 | 12 | 148 | H50130-132S | 0 | 132 | 556 |
| H50130-2410-06S | 24 | 6 | 148 | H50130-1210-120S | 12 | 120 | 556 |
| H50130-3010 | 30 | 10 | 148 | H50130-2410-108S | 24 | 108 | 556 |
| H50130-36S | 0 | 36 | 172 | H50130-3610-96S | 36 | 96 | 556 |
| H50130-0610-30S | 6 | 30 | 172 | H50130-4810-14S | 48 | 14 | 556 |
| H50130-1210-24S | 12 | 24 | 172 | H50130-144S | 0 | 144 | 604 |
| H50130-3610 | 36 | 0 | 172 | H50130-1210-132S | 12 | 132 | 604 |
| H50130-42S | 0 | 42 | 196 | H50130-2410-120S | 24 | 120 | 604 |
| H50130-0610-36S | 6 | 36 | 196 | H50130-3610-108S | 36 | 108 | 604 |
| H50130-1210-30S | 12 | 30 | 196 | H50130-4810-96S | 48 | 96 | 604 |
| H50130-4210 | 42 | 0 | 196 | H50130-6010-84S | 60 | 84 | 604 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H50130
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
