Через силу поддержки кольца 2~12circuits выскальзывания скважины/течение и каналы сигнала смогите быть подгоняно

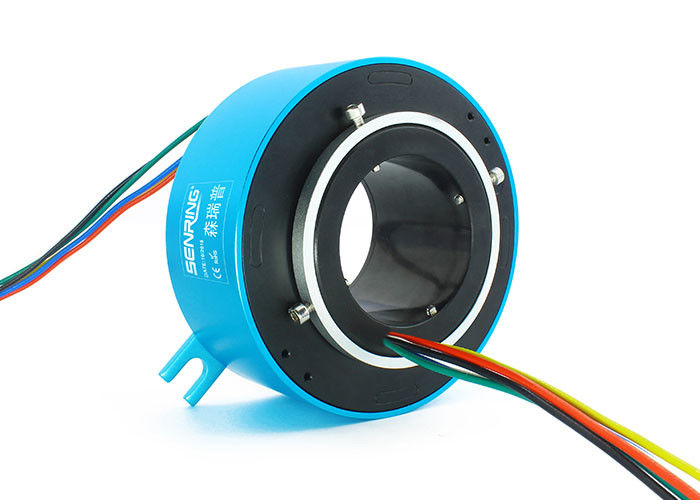

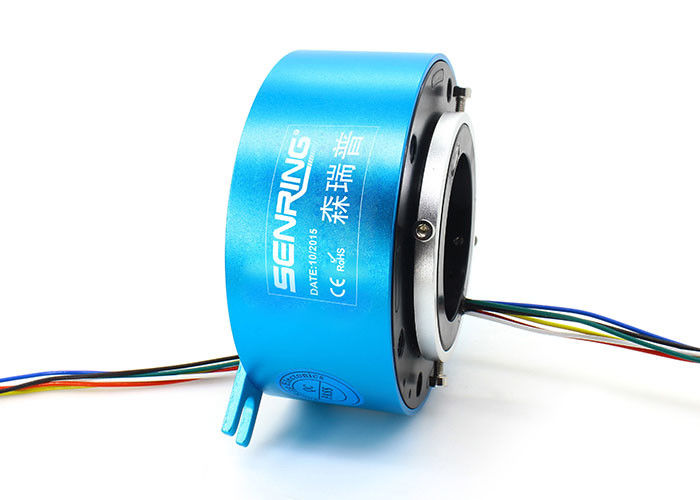

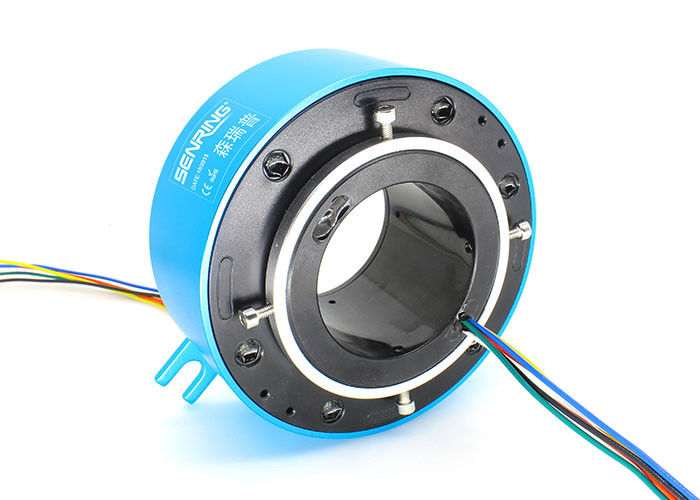

Описание H60130 через кольцо выскальзывания скважины
Кольцо выскальзывания серии Senring H60130 проводное с через-отверстием кольцо выскальзывания точности проводное с разбивочной апертурой 60mm (соответствующий для любого вращая прибора с вращая валом ≤60mm) и наружным диаметром 130mm. Кольцо выскальзывания серии H60130 может стабилизированно передать сигнал 10A настоящее (умножать фактор * 10A) или 2A, и может быть использовано для различных приборов которые требуют вращения 360° для проводить или передавать различные сигналы управления

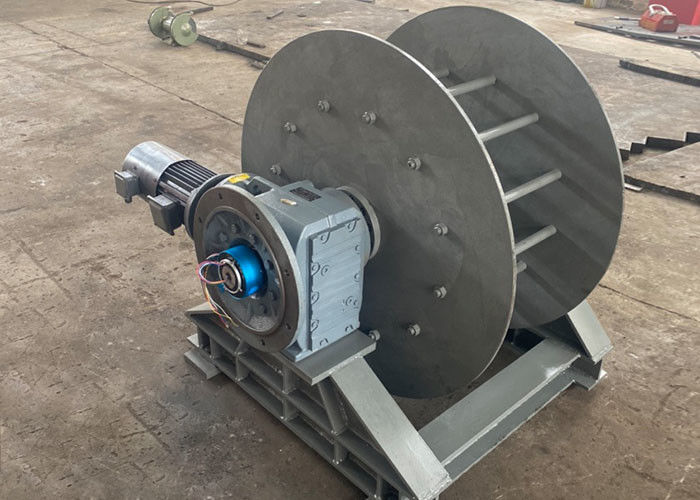

Применение:
как стеклянное производственное оборудование, виртуальная реальность (автомобили фильма), суша оборудование (как сушильщики, оборудование засыхания и стерилизации, сушильщики зерна, etc.), брошенное оборудование фильма, трехфазная калибровочная аппаратура метра AC/DC, оборудование фильма (как оборудование оборудования фильма 4D, оборудования фильма 5D, фильма 7D, etc.), объекты занятности (как машины, carousels занятности серии езды детей), etc. оно отличает интегрированным дизайном структуры для легкой установки.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
Особенности H60130 через кольцо выскальзывания скважины
1. выдвинул многопунктовую технологию контактной щетки обеспечивает надежный контакт с низким трением;
2. Силу /signal поддержки 2~12circuits, течение и каналы можно подгонять; ;
3. Смогите быть подгоняно для совмещения передавать силы/сигнала
4. Сила поддержки передавая с сигналами;
5. Интегрированный дизайн структуры, легкая установка.

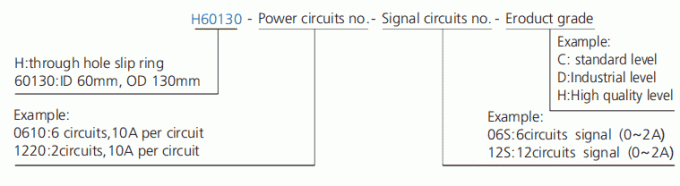

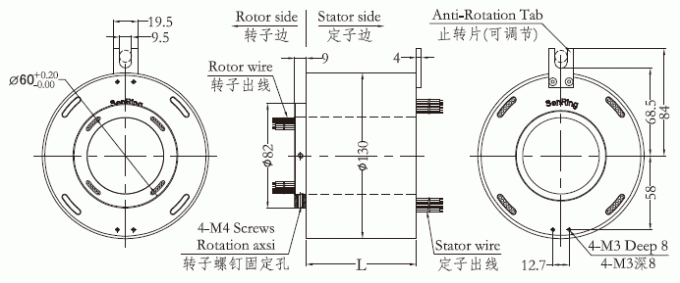

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H60130-02S | 0 | 2 | 36 | H60130-36S | 0 | 36 | 172 |
| H60130-0210 | 2 | 0 | 36 | H60130-0610-30S | 6 | 30 | 172 |
| H60130-03S | 0 | 3 | 40 | H60130--1210-24S | 12 | 24 | 172 |
| H60130-0310 | 3 | 0 | 40 | H60130-3610 | 36 | 0 | 172 |
| H60130-06S | 0 | 6 | 52 | H60130-42S | 0 | 42 | 196 |
| H60130-0210-04S | 2 | 4 | 52 | H60130-0610-36S | 6 | 36 | 196 |
| H60130-0410-02S | 4 | 2 | 52 | H60130-1210-30S | 12 | 30 | 196 |
| H60130-0610 | 6 | 0 | 52 | H60130-4210 | 42 | 0 | 196 |
| H60130-12S | 0 | 12 | 76 | H60130-48S | 0 | 48 | 220 |
| H60130-0210-10S | 2 | 10 | 76 | H60130-0610-42S | 6 | 42 | 220 |
| H60130-0310-09S | 3 | 9 | 76 | H60130-1210-36S | 12 | 36 | 220 |
| H60130-0610-06S | 6 | 6 | 76 | H60130-1810-30S | 18 | 30 | 220 |
| H60130-0810-04S | 8 | 4 | 76 | H60130-P2410-24S | 24 | 24 | 220 |
| H60130-1010-02S | 10 | 2 | 76 | H60130-4810 | 48 | 0 | 220 |
| H60130-1210 | 12 | 0 | 76 | H60130-60S | 0 | 60 | 268 |
| H60130-18S | 0 | 180 | 100 | H60130-0610-54S | 6 | 54 | 268 |
| H60130-0210-16S | 2 | 16 | 100 | H60130-0910-51S | 9 | 51 | 268 |
| H60130-0410-14S | 4 | 14 | 100 | H60130-1210-48S | 12 | 48 | 268 |
| H60130-0610-12S | 6 | 12 | 100 | H60130-2410-36S | 24 | 36 | 268 |
| H60130-0810-10S | 8 | 10 | 100 | H60130-72S | 0 | 72 | 316 |
| H60130-1010-08S | 10 | 8 | 100 | H60130-1210-60S | 12 | 60 | 316 |
| H60130-1210-06S | 12 | 6 | 100 | H60130-2410-48S | 24 | 48 | 316 |
| H60130-1410-04S | 14 | 4 | 100 | H60130-3610-36S | 36 | 36 | 316 |
| H60130-1610-02S | 16 | 2 | 100 | H60130-84S | 0 | 84 | 364 |
| H60130-24S | 0 | 24 | 124 | H60130-1210-72S | 12 | 72 | 364 |
| H60130-0410-20S | 4 | 20 | 124 | H60130-2410-60S | 24 | 60 | 364 |
| H60130-0610-18S | 6 | 18 | 124 | H60130-3610-48S | 36 | 48 | 364 |
| H60130-1210-12S | 12 | 12 | 124 | H60130-96S | 0 | 96 | 412 |
| H60130-1810-06S | 18 | 6 | 124 | H60130-1210-84S | 12 | 84 | 412 |
| H60130-2410 | 24 | 0 | 124 | H60130-2410-72S | 24 | 72 | 412 |
| H60130-30S | 0 | 30 | 148 | H60130-3610-60S | 36 | 60 | 412 |
| H60130-0610-24S | 6 | 24 | 148 | H60130-4210-54S | 42 | 54 | 412 |
| H60130-1210-18S | 12 | 18 | 148 | H60130-108S | 0 | 108 | 460 |
| H60130-1810-12S | 18 | 12 | 148 | H60130-1210-96S | 12 | 96 | 460 |
| H60130-2410-06S | 24 | 6 | 148 | H60130-2410-84S | 24 | 84 | 460 |
| H60130-3010 | 30 | 0 | 148 | H60130-3610-72S | 36 | 72 | 460 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H60130
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
