Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H70185
Свяжитесь мы

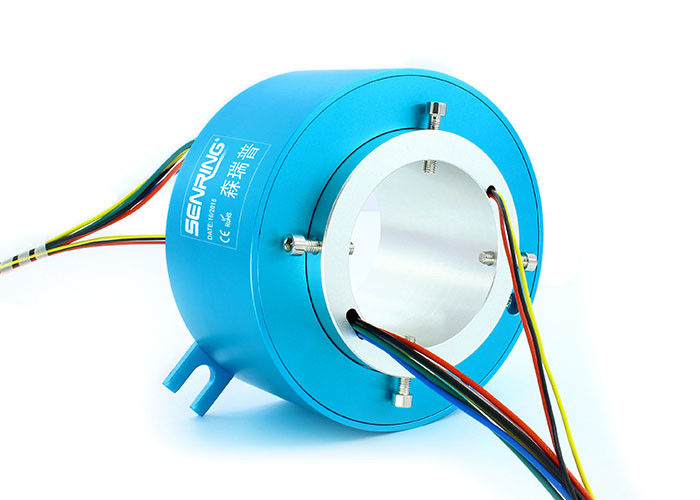

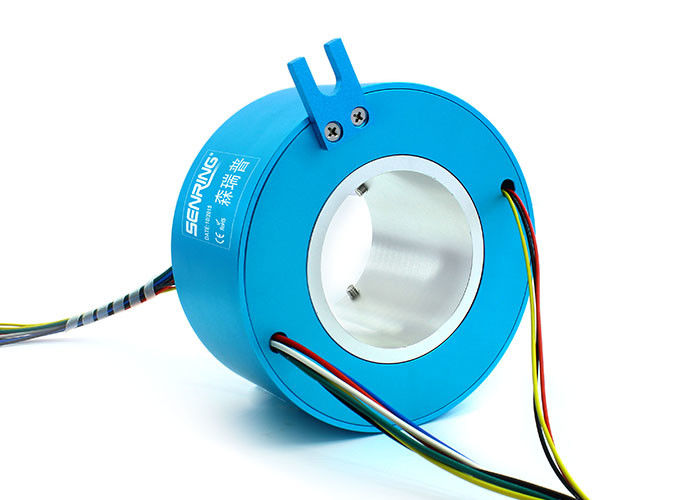

Размер 70mm OD 158mm через течение кольца выскальзывания скважины и каналы отверстия можно подгонять
Описание H70185 через кольцо выскальзывания скважины
Серия H70158 кольцо выскальзывания стандартного через-отверстия проводное с диаметром 70mm (соответствующий для любого вращая прибора с диаметром ≤70mm) и наружным диаметром 158mm. Она может стабилизированно передать 2 до 108 канала настоящего или сигнала и может быть использована для любого прибора который требует вращения 360° для проводить или передавать различные сигналы.
Особенности H70185 через кольцо выскальзывания скважины
1. Контакт предварительной щетки группы драгоценного металла многопунктовый использован для того чтобы обеспечить надежный контакт с весьма - низким трением;
2. Оно может стабилизированно передать 1~108 каналов настоящего/сигнала, со множественными стандартными техническими условиями для выбора от и ориентированными на заказчика вариантами;
3. Оно может смешать передачу видео, данных и других сигналов;
4. Оно поддерживает смешанную передачу сигнала и силы; Интегрированный дизайн структуры, легкий для установки.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

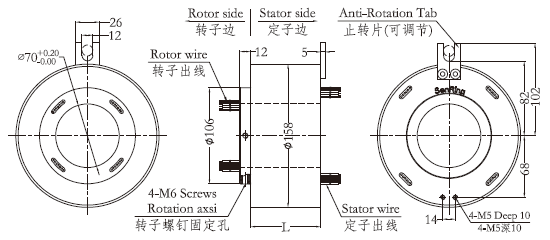

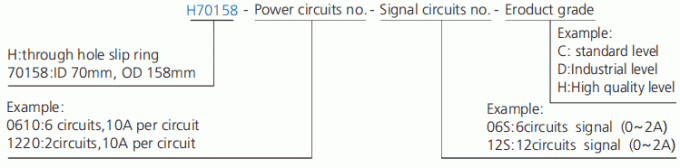

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H70158-02S | 0 | 2 | 42 | H70158-36S | 0 | 36 | 178 |
| H70158-0210 | 2 | 0 | 42 | H70158-0610-30S | 6 | 30 | 178 |
| H70158-03S | 0 | 3 | 46 | H70158-1210-24S | 12 | 24 | 178 |
| H70158-0310 | 3 | 0 | 46 | H70158-3610 | 36 | 0 | 178 |
| H70158-06S | 0 | 6 | 58 | H70158-42S | 0 | 42 | 202 |
| H70158-0210-04S | 2 | 4 | 58 | H70158-0610-36S | 6 | 36 | 202 |
| H70158-0410-02S | 4 | 2 | 58 | H70158-1210-30S | 12 | 30 | 202 |
| H70158-0610 | 6 | 0 | 58 | H70158-4210 | 42 | 0 | 202 |
| H70158-12S | 0 | 12 | 82 | H70158-48S | 0 | 48 | 226 |
| H70158-0210-10S | 2 | 10 | 82 | H70158-0610-42S | 6 | 42 | 226 |
| H70158-0310-09S | 3 | 9 | 82 | H70158-1210-36S | 12 | 36 | 226 |
| H70158-0610-06S | 6 | 6 | 82 | H70158-1810-30S | 18 | 30 | 226 |
| H70158-0810-04S | 8 | 4 | 82 | H70158-P2410-24S | 24 | 24 | 226 |
| H70158-1010-02S | 10 | 2 | 82 | H70158-4810 | 48 | 0 | 226 |
| H70158-1210 | 12 | 0 | 82 | H70158-60S | 0 | 60 | 274 |
| H70158-18S | 0 | 18 | 106 | H70158-0610-54S | 6 | 54 | 274 |
| H70158-0210-16S | 2 | 16 | 106 | H70158-0910-51S | 9 | 51 | 274 |
| H70158-0410-14S | 4 | 14 | 106 | H70158-1210-48S | 12 | 48 | 274 |
| H70158-0610-12S | 6 | 12 | 106 | H70158-2410-36S | 24 | 36 | 274 |
| H70158-0810-10S | 8 | 10 | 106 | H70158-72S | 0 | 72 | 322 |
| H70158-1010-08S | 10 | 8 | 106 | H70158-1210-60S | 12 | 60 | 322 |
| H70158-1210-06S | 12 | 6 | 106 | H70158-2410-48S | 24 | 48 | 322 |
| H70158-1410-04S | 14 | 4 | 106 | H70158-3610-36S | 36 | 36 | 322 |
| H70158-1610-02S | 16 | 2 | 106 | H70158-84S | 0 | 84 | 370 |
| H70158-24S | 0 | 24 | 130 | H70158-1210-72S | 12 | 72 | 370 |
| H70158-0410-20S | 4 | 20 | 130 | H70158-2410-60S | 24 | 60 | 370 |
| H70158-0610-18S | 6 | 18 | 130 | H70158-3610-48S | 36 | 48 | 370 |
| H70158-1210-12S | 12 | 12 | 130 | H70158-96S | 0 | 96 | 418 |
| H70158-1810-06S | 18 | 6 | 130 | H70158-1210-84S | 12 | 84 | 418 |
| H70158-2410 | 24 | 0 | 130 | H70158-2410-72S | 24 | 72 | 418 |
| H70158-30S | 0 | 30 | 154 | H70158-3610-60S | 36 | 60 | 418 |
| H70158-0610-24S | 6 | 24 | 154 | H70158-4210-54S | 42 | 54 | 418 |
| H70158-1210-18S | 12 | 18 | 154 | H70158-108S | 0 | 108 | 466 |
| H70158-1810-12S | 18 | 12 | 154 | H70158-1210-96S | 12 | 96 | 466 |
| H70158-2410-06S | 24 | 6 | 154 | H70158-2410-84S | 24 | 84 | 466 |
| H70158-3010 | 30 | 0 | 154 | H70158-3610-72S | 36 | 72 | 466 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H70185
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
Что кольцо выскальзывания?
Кольцо выскальзывания электро-механический прибор который позволяет передаче силы и электрических сигналов от неподвижного к вращая структуре. Кольцо выскальзывания можно использовать в любой электро-механической системе которая требует вращения пока передающ силу или сигналы. Оно может улучшить механическое представление, упростить работу энергетической системы и исключить повреждени-прональные провода качая от передвижных соединений.
