Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H100185
Свяжитесь мы
Ориентированные на заказчика кольца выскальзывания Через-скважины для стабилизированной передачи течения 10A (10A в цепь) или сигнала 2A

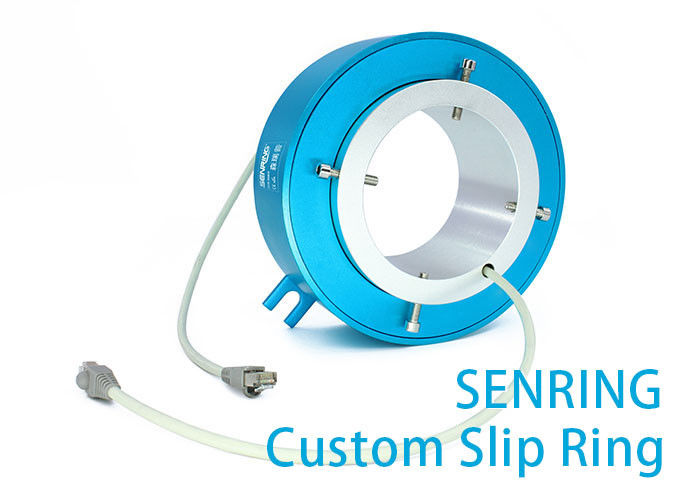

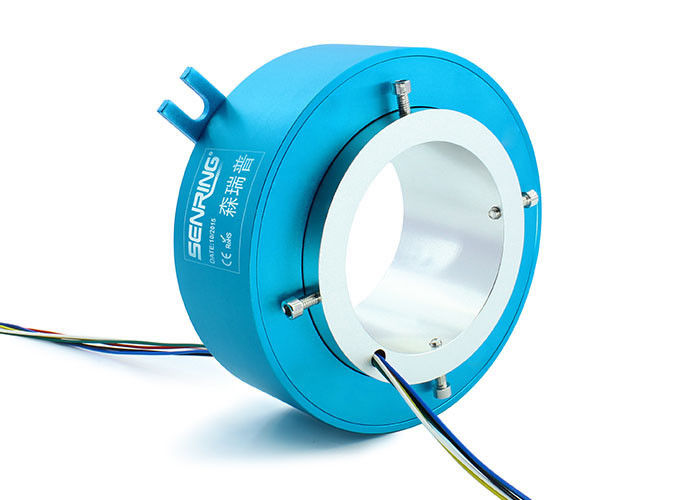

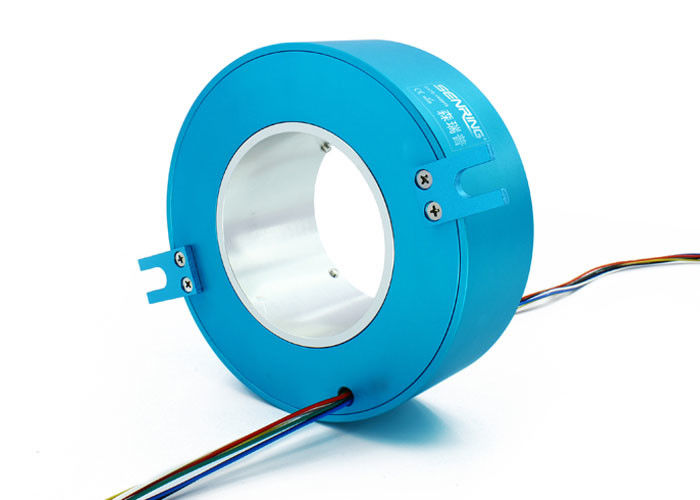

Описание H100185 через кольцо выскальзывания скважины
Кольцо выскальзывания через-скважины серии Senring H100185 проводное, с диаметром через-отверстия 100mm (соответствующий для любого вращая прибора с диаметром ≤100mm), наружным диаметром 185mm, и раковиной алюминиевого сплава. Кольцо выскальзывания серии H100185 может стабилизированно передать сигнал 10A настоящее (10A в цепь) или 2A, и может быть использовано в оборудовании автоматной сварки, оборудовании игры детей, обрабатывающем оборудовании поверхности металла, штранг-прессовании и протягивать составное оборудование, статические датчики вращающего момента, передатчики давления, роботы (как роботы расчистки цемента и различные промышленные роботы), производственное оборудование кабеля провода (кабеля сети), механическое оборудование этапа, электронные (ткань) качественные испытывая аппаратуры, производственные линии робота, изменение оборудования мастерской для автомобильных линий и сборочных конвейеров покрытия, машины картины компьютера и швейные машины компьютера, датчики ускорения, молоть и разбрасывающие устройства.
Применение:
Различные поля как оборудование автоматизации, датчики вращающего момента, оборудование этапа, составные машины, компьютеризированные швейные машины картины, etc.
| Механические параметры | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
Особенности H100185 через кольцо выскальзывания скважины
1. контакт предварительного щетк-стиля драгоценного металла многопунктовый использован для того чтобы обеспечить надежный контакт с весьма - низким трением;
2. Стабилизированная передача 1 до 108 каналов настоящего/сигнала доступна, со множественными стандартными техническими условиями выбрать от, и изготовление на заказ также доступно;
3. Поддерживает смешанную передачу сигналов и силы, и может смешать передачу видео, данных и других сигналов.

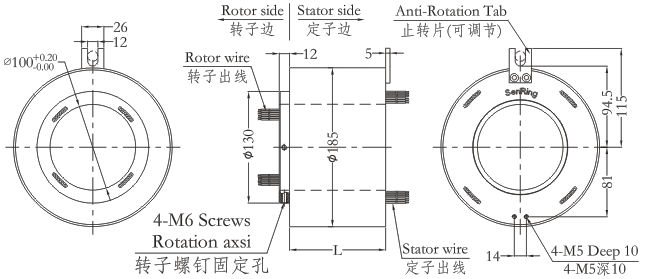

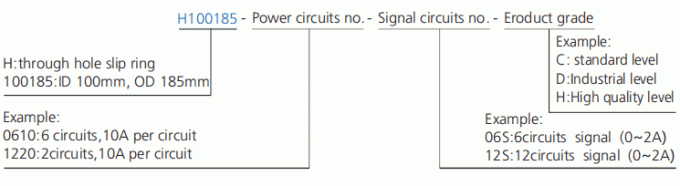

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H100185-02S | 0 | 2 | 48 | H100185-36S | 0 | 36 | 184 |
| H100185-0210 | 2 | 0 | 48 | H100185--0610-30S | 6 | 30 | 184 |
| H100185-03S | 0 | 3 | 52 | H100185-1210-24S | 12 | 24 | 184 |
| H100185-0310 | 3 | 0 | 52 | H100185-3610 | 36 | 0 | 184 |
| H100185-06S | 0 | 6 | 64 | H100185-42S | 0 | 42 | 208 |
| H100185-0210-04S | 2 | 4 | 64 | H100185-0610-36S | 6 | 36 | 208 |
| H100185-0410-02S | 4 | 2 | 64 | H100185-1210-30S | 12 | 30 | 208 |
| H100185-0610 | 6 | 0 | 64 | H100185-4210 | 42 | 0 | 208 |
| H100185-12S | 0 | 12 | 88 | H100185-48S | 0 | 48 | 232 |
| H100185-0210-10S | 2 | 10 | 88 | H100185-0610-42S | 6 | 42 | 232 |
| H100185-0310-09S | 3 | 9 | 88 | H100185-1210-36S | 12 | 36 | 232 |
| H100185-0610-06S | 6 | 6 | 88 | H100185-1810-30S | 18 | 30 | 232 |
| H100185-0810-04S | 8 | 4 | 88 | H100185-P2410-24S | 24 | 24 | 232 |
| H100185-1010-02S | 10 | 2 | 88 | H100185-4810 | 48 | 0 | 232 |
| H100185-1210 | 12 | 0 | 88 | H100185-60S | 0 | 60 | 280 |
| H100185-18S | 0 | 18 | 112 | H100185-0610-54S | 6 | 54 | 280 |
| H100185-0210-16S | 2 | 16 | 112 | H100185-0910-51S | 9 | 51 | 280 |
| H100185-0410-14S | 4 | 14 | 112 | H100185-1210-48S | 12 | 48 | 280 |
| H100185-0610-12S | 6 | 12 | 112 | H100185-2410-36S | 24 | 36 | 280 |
| H100185-0810-10S | 8 | 10 | 112 | H100185-72S | 0 | 72 | 328 |
| H100185-1010-08S | 10 | 8 | 112 | H100185-1210-60S | 12 | 60 | 328 |
| H100185-1210-06S | 12 | 6 | 112 | H100185-2410-48S | 24 | 48 | 328 |
| H100185-1410-04S | 14 | 4 | 112 | H100185-3610-36S | 36 | 36 | 328 |
| H100185-1610-02S | 16 | 2 | 112 | H100185-84S | 0 | 84 | 376 |
| H100185-24S | 0 | 24 | 136 | H100185-1210-72S | 12 | 72 | 376 |
| H100185-0410-20S | 4 | 20 | 136 | H100185-2410-60S | 24 | 60 | 376 |
| H100185-0610-18S | 6 | 18 | 136 | H100185-3610-48S | 36 | 48 | 376 |
| H100185-1210-12S | 12 | 12 | 136 | H100185-96S | 0 | 96 | 426 |
| H100185-1810-06S | 18 | 6 | 136 | H100185-1210-84S | 12 | 84 | 426 |
| H100185-2410 | 24 | 0 | 136 | H100185-2410-72S | 24 | 72 | 426 |
| H100185-30S | 0 | 30 | 160 | H100185-3610-60S | 36 | 60 | 426 |
| H100185-0610-24S | 6 | 24 | 160 | H100185-4210-54S | 42 | 54 | 426 |
| H100185-1210-18S | 12 | 18 | 160 | H100185-108S | 0 | 108 | 472 |
| H100185-1810-12S | 18 | 12 | 160 | H100185-1210-96S | 12 | 96 | 472 |
| H100185-2410-06S | 24 | 6 | 160 | H100185-2410-84S | 24 | 84 | 472 |
| H100185-3010 | 30 | 0 | 160 | H100185-3610-72S | 36 | 72 | 472 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H100185
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
