Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H180298
Свяжитесь мы

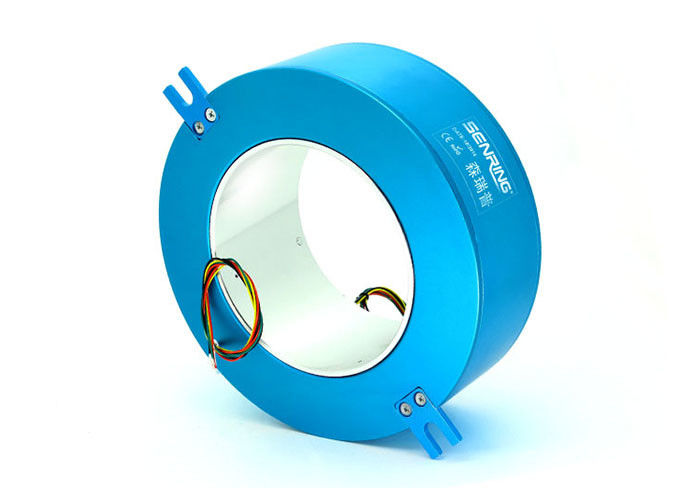

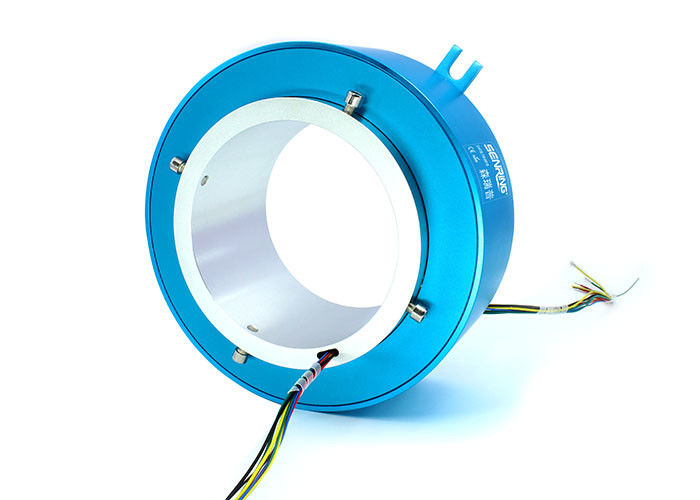

Большой диаметр Через-отверстия точности структуры 180mm кольца выскальзывания интегрированной проводного
Описание H180298 через кольцо выскальзывания скважины
Кольцо выскальзывания серии Senring H180298 проводное с большим диаметром через-отверстия 180mm (соответствующий для любого вращая прибора с диаметром отверстия ≤180mm) и наружным диаметром 298mm кольцо выскальзывания интегрированной структуры точности проводное. Оно может стабилизированно передать сигнал 10A настоящее (тариф * 10A) или 2A и может быть использован в любом приборе который требует вращения 360° для проводить или передавать различные сигналы управления, как производственное оборудование кабеля (как H180298-0410), оборудование поверхности металла заканчивая (как H180298-0210), оборудование автоматизации, производственные линии фабрики, etc.»
Применение:
Привяжите производственное оборудование, обрабатывающее оборудование поверхности металла, оборудование автоматизации, и другие различные поля.
| Параметры Mechanicall | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
Особенности H180298 через кольцо выскальзывания скважины
1. Максимальная вращая скорость: 150RPM, 600RPM, 1200RPM (опционное);
2. Типовая модель поддерживает силу 2~36 цепей (0~10A) или сигнал 2~108 цепей (0~5A), течение и каналы можно подгонять;
3. Materil контакта использовало драгоценный металл, обеспечивает stablity и срок пригодности;
4. Сила поддержки передавая с сигналами;
5. Интегрированный дизайн структуры, легкая установка.

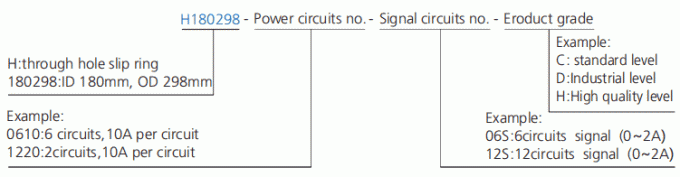

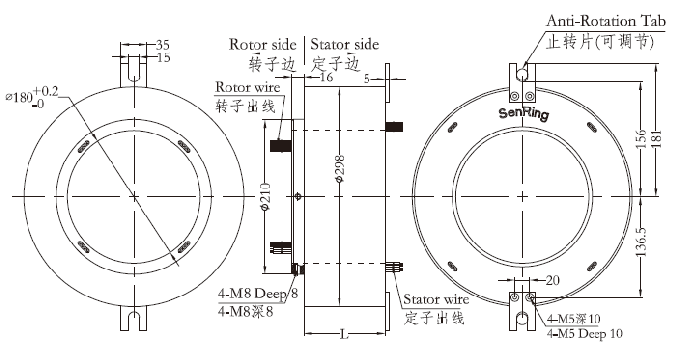

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H180298-02S | 0 | 2 | 70 | H180298-36S | 0 | 36 | 240 |
| H180298-0210 | 2 | 0 | 70 | H180298--0610-30S | 6 | 30 | 240 |
| H180298-03S | 0 | 3 | 75 | H180298-1210-24S | 12 | 24 | 240 |
| H180298-0310 | 3 | 0 | 75 | H180298-3610 | 36 | 0 | 240 |
| H180298-06S | 0 | 6 | 90 | H180298-42S | 0 | 42 | 270 |
| H180298-0210-04S | 2 | 4 | 90 | H180298-0610-36S | 6 | 36 | 270 |
| H180298-0410-02S | 4 | 2 | 90 | H180298-1210-30S | 12 | 30 | 270 |
| H180298-0610 | 6 | 0 | 90 | H180298-4210 | 42 | 0 | 270 |
| H180298-12S | 0 | 12 | 120 | H180298-48S | 0 | 48 | 300 |
| H180298-0210-10S | 2 | 10 | 120 | H180298-0610-42S | 6 | 42 | 300 |
| H180298-0310-09S | 3 | 9 | 120 | H180298-1210-36S | 12 | 36 | 300 |
| H180298-0610-06S | 6 | 6 | 120 | H180298-1810-30S | 18 | 30 | 300 |
| H180298-0810-04S | 8 | 4 | 120 | H180298-P2410-24S | 24 | 24 | 300 |
| H180298-1010-02S | 10 | 2 | 120 | H180298-4810 | 48 | 0 | 300 |
| H180298-1210 | 12 | 0 | 120 | H180298-60S | 0 | 60 | 360 |
| H180298-18S | 0 | 18 | 150 | H180298-0610-54S | 6 | 54 | 360 |
| H180298-0210-16S | 2 | 16 | 150 | H180298-0910-51S | 9 | 51 | 360 |
| H180298-0410-14S | 4 | 14 | 150 | H180298-1210-48S | 12 | 48 | 360 |
| H180298-0610-12S | 6 | 12 | 150 | H180298-2410-36S | 24 | 36 | 360 |
| H180298-0810-10S | 8 | 10 | 150 | H180298-72S | 0 | 72 | 420 |
| H180298-1010-08S | 10 | 8 | 150 | H180298-1210-60S | 12 | 60 | 420 |
| H180298-1210-06S | 12 | 6 | 150 | H180298-2410-48S | 24 | 48 | 420 |
| H180298-1410-04S | 14 | 4 | 150 | H180298-3610-36S | 36 | 36 | 420 |
| H180298-1610-02S | 16 | 2 | 150 | H180298-84S | 0 | 84 | 480 |
| H180298-24S | 0 | 24 | 180 | H180298-1210-72S | 12 | 72 | 480 |
| H180298-0410-20S | 4 | 20 | 180 | H180298-2410-60S | 24 | 60 | 480 |
| H180298-0610-18S | 6 | 18 | 180 | H180298-3610-48S | 36 | 48 | 480 |
| H180298-1210-12S | 12 | 12 | 180 | H180298-96S | 0 | 96 | 540 |
| H180298-1810-06S | 18 | 6 | 180 | H180298-1210-84S | 12 | 84 | 540 |
| H180298-2410 | 24 | 0 | 180 | H180298-2410-72S | 24 | 72 | 540 |
| H180298-30S | 0 | 30 | 210 | H180298-3610-60S | 36 | 60 | 540 |
| H180298-0610-24S | 6 | 24 | 210 | H180298-4210-54S | 42 | 54 | 540 |
| H180298-1210-18S | 12 | 18 | 210 | H180298-108S | 0 | 108 | 600 |
| H180298-1810-12S | 18 | 12 | 210 | H180298-1210-96S | 12 | 96 | 600 |
| H180298-2410-06S | 24 | 6 | 210 | H180298-2410-84S | 24 | 84 | 600 |
| H180298-3010 | 30 | 0 | 210 | H180298-3610-72S | 36 | 72 | 600 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
Таблица ранга H180298
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
Кольцо выскальзывания точности проводное с интегрированной структурой и диаметром через-отверстия 180mm высокоточный вращая прибор интерфейса, обычно состоя из 2 вращающих частей, внутреннего и наружного. Проводную систему кольца и щетки можно использовать для того чтобы передать различные сигналы и силу. Свой интегрированный структурный дизайн делает его более стабилизированной и прочной, способной выдержать высокоскоростные применения вращения и тяжелого груза. К тому же, своя высокоточная обработка обеспечивает долгосрочное стабилизированные представление и надежность, делая ее соответствующим для различных зон применения которые требуют высокопроизводительных проводных колец выскальзывания.
