Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
H300430
Свяжитесь мы

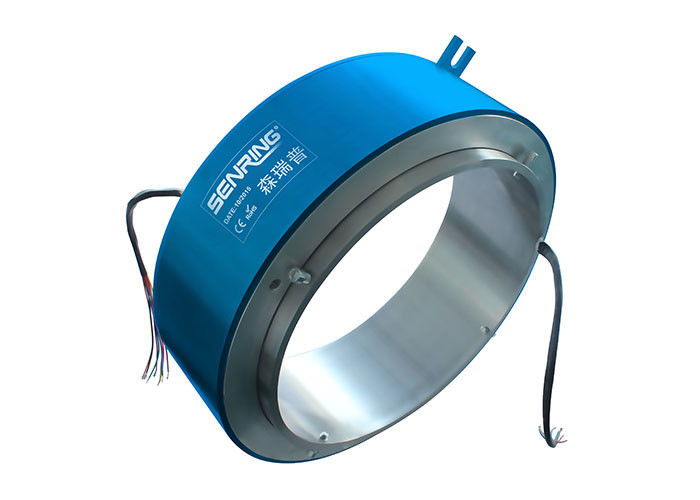

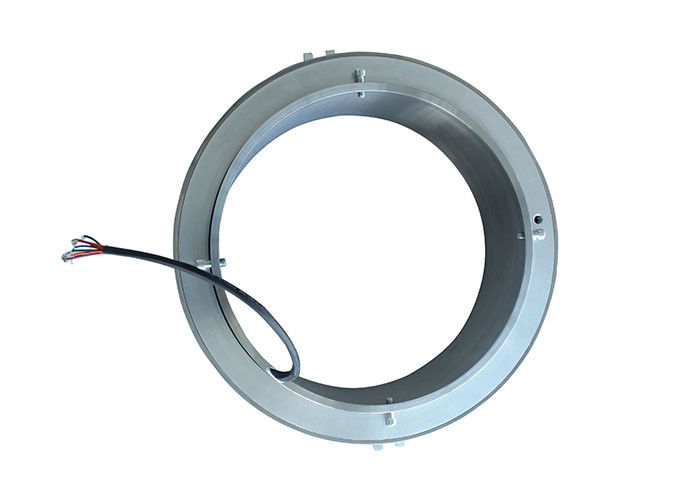

Крупноразмерный до размер 300mm OD 430mm отверстия кольца выскальзывания отверстия
Описание H300430 через кольцо выскальзывания скважины
Кольцо выскальзывания через-отверстия серии Senring H300430 проводное имеет диаметр через-отверстия 300mm (для любого вращая прибора с диаметром отверстия ≤300mm) и наружный диаметр 430mm. Серия H300430 кольцо выскальзывания точности проводное с объединенной структурой которая может стабилизированно передать сигналы 10A настоящее (умноженный *10A) или 2A. Ее можно использовать в сварочном оборудовании (роторных сварочном аппарате автоматной сварки, роботе заварки), роботах вырезывания воды, и любом приборе который требует, что вращение 360° проводит электричество или передает различные сигналы управления.
Особенности H300430 через кольцо выскальзывания скважины
1. Оно принимает контакт предварительной щетки группы драгоценного металла многопунктовый для того чтобы обеспечить надежный контакт с весьма - низким трением;
2. Оно может стабилизированно передать 1~108 каналов настоящего/сигнала, со множественными стандартными техническими условиями и ориентированными на заказчика вариантами;
3. Оно может смешать передачу видео, данных, и других сигналов;
4. Оно поддерживает смешанную передачу сигналов и силы;
5. Оно принимает интегрированный дизайн структуры, который легок для установки.
Области применения
оборудование автоматизации, роботы заварки, роботы вод-вырезывания, роторные сварочные аппараты автоматной сварки, и различный другие поля.
| Параметры Mechanicall | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~690VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 800VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |

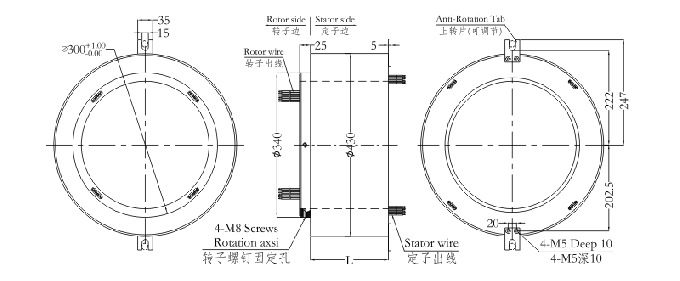

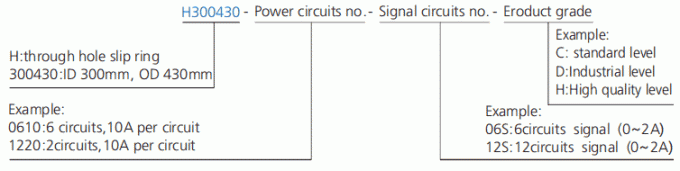

| модель | цепи | Длина l (mm) | модель | цепи | Длина l (mm) | ||
| 10A | сигнал или 0-5A | 10A | сигнал или 0-5A | ||||
| H300430-02S | 0 | 2 | 88 | H300430-36S | 0 | 36 | 258 |
| H300430-0210 | 2 | 0 | 88 | H300430--0610-30S | 6 | 30 | 258 |
| H300430-03S | 0 | 3 | 93 | H300430-1210-24S | 12 | 24 | 258 |
| H300430-0310 | 3 | 0 | 93 | H300430-3610 | 36 | 0 | 258 |
| H300430-06S | 0 | 6 | 108 | H300430-42S | 0 | 42 | 288 |
| H300430-0210-04S | 2 | 4 | 108 | H300430-0610-36S | 6 | 36 | 288 |
| H300430-0410-02S | 4 | 2 | 108 | H300430-1210-30S | 12 | 30 | 288 |
| H300430-0610 | 6 | 0 | 108 | H300430-4210 | 42 | 0 | 288 |
| H300430-12S | 0 | 12 | 138 | H300430-48S | 0 | 48 | 318 |
| H300430-0210-10S | 2 | 10 | 138 | H300430-0610-42S | 6 | 42 | 318 |
| H300430-0310-09S | 3 | 9 | 138 | H300430-1210-36S | 12 | 36 | 318 |
| H300430-0610-06S | 6 | 6 | 138 | H300430-1810-30S | 18 | 30 | 318 |
| H300430-0810-04S | 8 | 4 | 138 | H300430-P2410-24S | 24 | 24 | 318 |
| H300430-1010-02S | 10 | 2 | 138 | H300430-4810 | 48 | 0 | 318 |
| H300430-1210 | 12 | 0 | 138 | H300430-60S | 0 | 60 | 378 |
| H300430-18S | 0 | 18 | 168 | H300430-0610-54S | 6 | 54 | 378 |
| H300430-0210-16S | 2 | 16 | 168 | H300430-0910-51S | 9 | 51 | 378 |
| H300430-0410-14S | 4 | 14 | 168 | H300430-1210-48S | 12 | 48 | 378 |
| H300430-0610-12S | 6 | 12 | 168 | H300430-2410-36S | 24 | 36 | 378 |
| H300430-0810-10S | 8 | 10 | 168 | H300430-72S | 0 | 72 | 438 |
| H300430-1010-08S | 10 | 8 | 168 | H300430-1210-60S | 12 | 60 | 438 |
| H300430-1210-06S | 12 | 6 | 168 | H300430-2410-48S | 24 | 48 | 438 |
| H300430-1410-04S | 14 | 4 | 168 | H300430-3610-36S | 36 | 36 | 438 |
| H300430-1610-02S | 16 | 2 | 168 | H300430-84S | 0 | 84 | 498 |
| H300430-24S | 0 | 24 | 198 | H300430-1210-72S | 12 | 72 | 498 |
| H300430-0410-20S | 4 | 20 | 198 | H300430-2410-60S | 24 | 60 | 498 |
| H300430-0610-18S | 6 | 18 | 198 | H300430-3610-48S | 36 | 48 | 498 |
| H300430-1210-12S | 12 | 12 | 198 | H300430-96S | 0 | 96 | 558 |
| H300430-1810-06S | 18 | 6 | 198 | H300430-1210-84S | 12 | 84 | 558 |
| H300430-2410 | 24 | 0 | 198 | H300430-2410-72S | 24 | 72 | 558 |
| H300430-30S | 0 | 30 | 228 | H300430-3610-60S | 36 | 60 | 558 |
| H300430-0610-24S | 6 | 24 | 228 | H300430-4210-54S | 42 | 54 | 558 |
| H300430-1210-18S | 12 | 18 | 228 | H300430-108S | 0 | 108 | 618 |
| H300430-1810-12S | 18 | 12 | 228 | H300430-1210-96S | 12 | 96 | 618 |
| H300430-2410-06S | 24 | 6 | 228 | H300430-2410-84S | 24 | 84 | 618 |
| H300430-3010 | 30 | 0 | 228 | H300430-3610-72S | 36 | 72 | 618 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для цепей но. 20A use.10A и но. цепей сигнала (5A) можно подгонять основанный на стандартных продуктах, дознании Senring pls для деталей.
таблица ранга h300430
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
