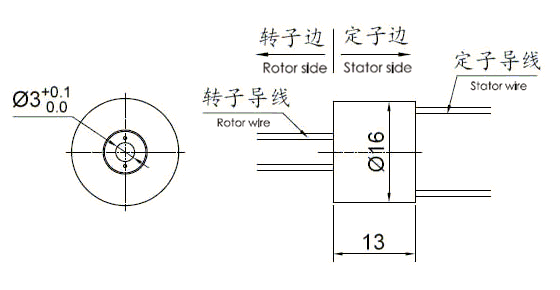

Чертеж

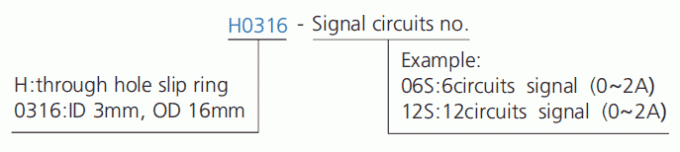

Список типовой модели
| модель | цепи (сигнал или 0-2A) | Длина l (mm) |
| H0316-02S | 2 | 13,3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* примечание: цепи можно совместить параллельно для более большого течения, цепей n 2A для того чтобы получить N*2A, как 2 цепи 2A параллельно для пользы 4A.

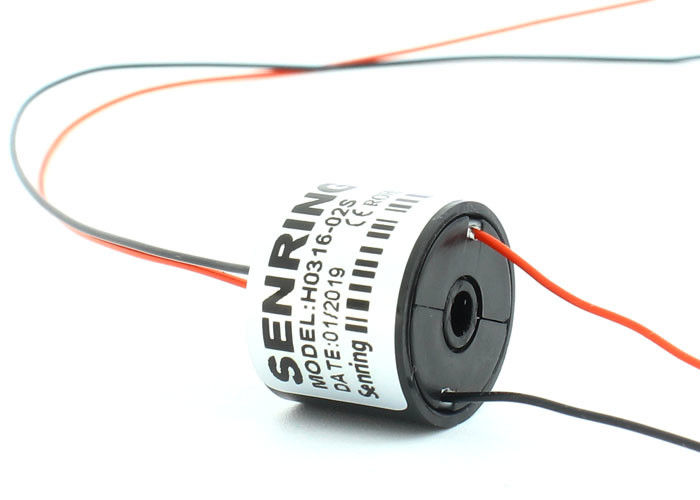

Технические данные кольца выскальзывания серии H0316
| Параметры Mechanicall | |
| Срок пригодности | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| Работая Temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Материал контакта | см. таблица ранга кольца выскальзывания |
| Расквартировывать материал | Сплав AL |
| Вращающий момент | провод 0.05N.m+0.02N.m/6 |
| Ранг IP | IP51 |
| Электрические параметры | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление изоляции | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Спецификации подводящего провода. | AWG28# Серебр-покрыло тефлон | AWG28# Серебр-покрыло тефлон |
| Длина подводящего провода | стандартная длина 300mm (смогите быть подгоняно) | |
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум |
< 0=""> |
|
Таблица ранга H0316
| Код ранга | Максимальная вращая скорость | Срок пригодности | Материал контакта |
| C (стандарт) | 250RPM | революции 20 миллионов | драгоценный металл |
| D (Industrical) | 600RPM | революции 80 миллионов | драгоценный металл |
| H (высококачественный) | 1000RPM | революции 150 миллионов | проба золота |
