Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3002012
Свяжитесь мы

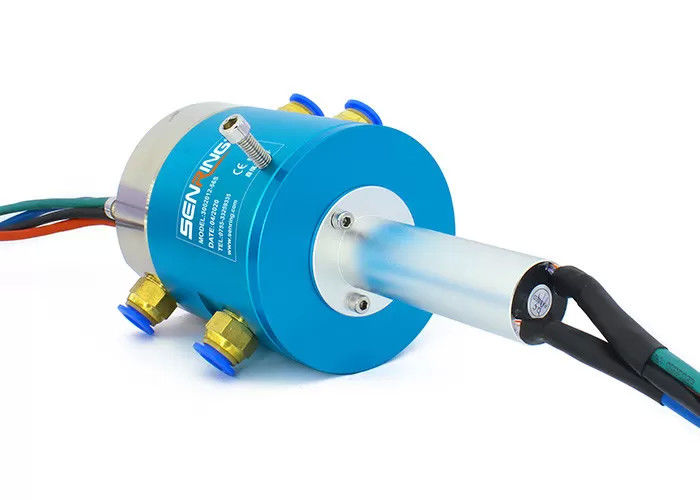

2 Проходы Пневматические иЭлектрический ротационный союзПоддержка передачи смешанной мощности и сигналов

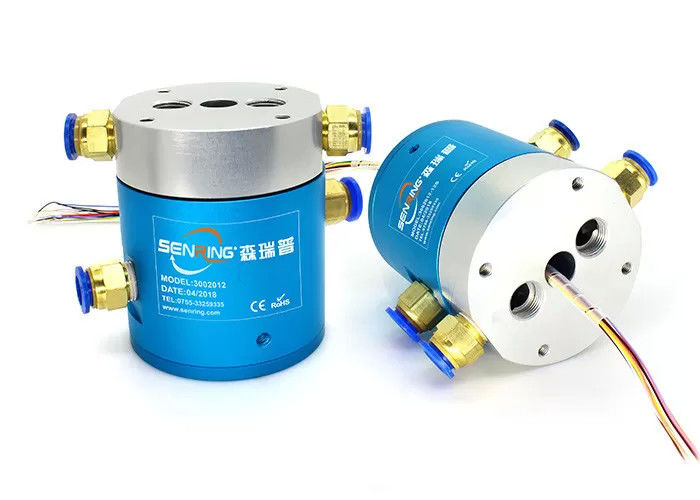

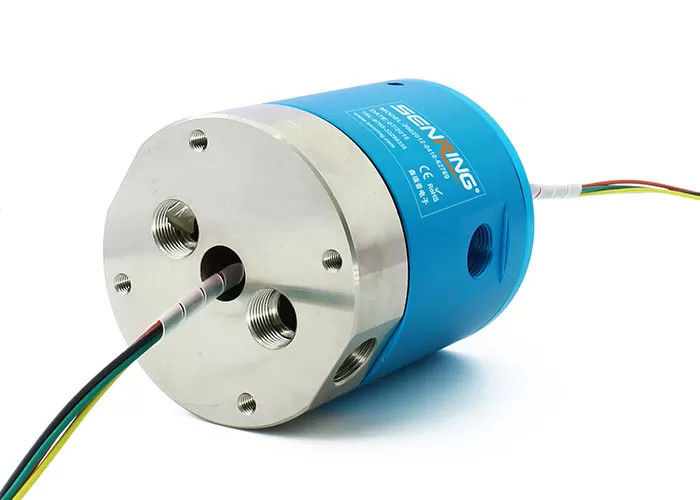

Описание пневматического вращающегося соединения 3002012
SenRing 3002 серии двухканального пневматического кольца скольжения является двуканального пневматического и электрического гибридного кольца скольжения, который может вращаться на 360 градусов для передачи двух каналов сжатого воздуха, пара,вакуумные и другие газовые носителиОн поддерживает различные размеры воздушных труб, включая 4 мм, 6 мм, 8 мм, 10 мм и 12 мм. Гибридное пневматическое и электрическое кольцо серии 3002 может не только передавать газ, но и передавать его в воздух.но также смешивать и передавать различные токи от 2A до 800AОн имеет преимущества небольшого размера, легкого веса, небольшого крутящего момента и множества газовых каналов, которые не мешают друг другу.
Особенности 3002012 Пневматического вращающегося соединения
1. Поддержка передачи смешанной мощности и сигналов,таких как USB,HDMI, 1000M ethernet, VGA, DVI, коаксиальная RF (высокочастотная),сервомоторный сигнал,промышленные кольца с подсказкой автобуса... и т.д.;
2. 360° передача сжатого воздуха, пара, вакуума, отрицательного давления, положительного давления и т.д.;
3Максимальное давление: 1 МПа (вакуум: -1,5 кПа, более высокое давление может быть настроено);
4Поддержка 2 G3/8" порта для труб 10 ~ 12 мм;
Техническая спецификация 3002012 Пневматического вращающегося соединения
| Проходы ((Газ) | 2 прохода |
| Размер трубы | 10~12 мм трубы, G3/8" порта |
| Механические данные | |
| Спецификация. | данные |
| Трудовая жизнь | 20 миллионов за реферат (зависит от условий труда) |
| Максимальная скорость работы | 250 оборотов в минуту непрерывно, 1000 оборотов в минуту с перерывами |
| Работа временная. | -30°C~80°C |
| Рабочая влажность | 0~85% RH |
| Контактная материя | Драгоценный металл |
| Жилой материал | алюминиевый сплав |
| Степень IP | IP51 |
| Макс. Операция Давление |
Положительное давление 1 МПа, вакуум -90 кПа | |
| момент вращения | < 0,2 Н.м. | |
| Электрические данные | ||
| Спецификация. | данные | |
| Сила | Сигнал | |
| Диапазон напряжения | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление изоляции | < 500MΩ/300VDC | < 500MΩ/300VDC |
| Спецификация свинцового провода. | AWG17# Серебряная тефлоновая проволока | AWG22# Серебряная тефлоновая проволока |
| Длина свинцового провода | стандартный 250 мм ((можно настроить) | |
| Сопротивление изоляции | 500VAC@50Hz,6s | |
| Электрический шум | < 0,01Ω | |
Описание части No
Рисунок
Список стандартных моделей
| Модель | Проходы ((Газ) | Размер порта | Размер трубы |
| 3002012 | 2 прохода | G3/8" | 10 ~ 12 мм |
| Модель | Проходы ((Газ) | Размер порта | Размер трубы | Сигнальные схемы ((2А) | Длина L ((мм) |
| 3002012-06S | 2 прохода | G3/8" | 10 ~ 12 мм | 6 | 14 |
| 3002012-12S | 2 прохода | G3/8" | 10 ~ 12 мм | 12 | 21 |
| 3002012-24S | 2 прохода | G3/8" | 10 ~ 12 мм | 24 | 35 |
| 3002012-36S | 2 прохода | G3/8" | 10 ~ 12 мм | 36 | 52.3 |
| 3002012-56S | 2 прохода | G3/8" | 10 ~ 12 мм | 56 | 82 |
Рисунок
Список стандартных моделей
| Модель | Проходы ((Газ) | Размер порта | Размер трубы | Силовые цепи ((10A) | Сигнальные схемы ((2А) | Длина L ((мм) |
| 3002012-06S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 6 | 48 |
| 3002012-0610 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 6 | 0 | 48 |
| 3002012-12S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 12 | 72 |
| 3002012-0610-06S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 6 | 6 | 72 |
| 3002012-1210 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 12 | 0 | 72 |
| 3002012-0610-12S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 6 | 12 | 96 |
| 3002012-1210-06S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 12 | 6 | 96 |
| 3002012-18S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 18 | 96 |
| 3002012-1810 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 18 | 0 | 96 |
| 3002012-0610-18S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 6 | 18 | 120 |
| 3002012-24S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 24 | 120 |
| 3002012-2410 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 24 | 0 | 120 |
| 3002012-36S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 36 | 168 |
| 3002012-1210-24S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 12 | 24 | 168 |
| 3002012-3610 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 36 | 0 | 168 |
| 3002012-48S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 48 | 216 |
| 3002012-1210-36S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 12 | 36 | 216 |
| 3002012-4810 | 2 Прохождения | G3/8" | 10 ~ 12 мм | 48 | 0 | 216 |
| 3002012-60S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 60 | 264 |
| 3002012-1210-48S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 12 | 48 | 264 |
| 3002012-72S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 72 | 312 |
| 3002012-2410-48S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 24 | 48 | 312 |
| 3002012-84S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 84 | 360° |
| 3002012-2410-60S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 20 | 60 | 360° |
| 3002012-96S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 96 | 408 |
| 3002012-108S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 108 | 456 |
| 3002012-120S | 2 Прохождения | G3/8" | 10 ~ 12 мм | 0 | 120 | 504 |
