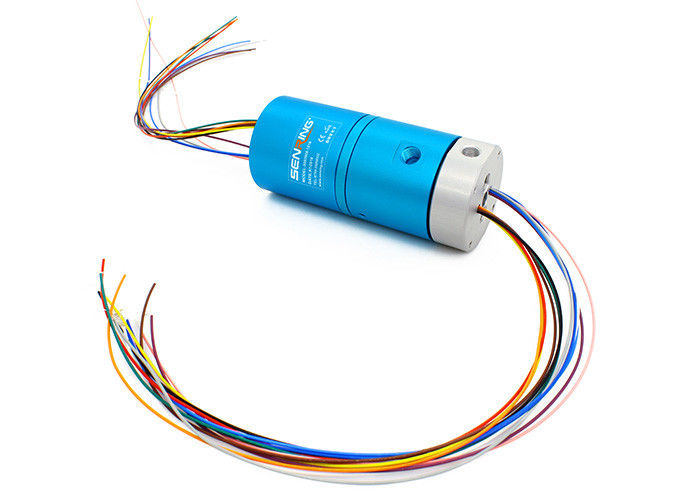

Компактный размер и облегченное G1/8» соединение прохода 2 газов пневматическое роторное
Описание пневматического роторного соединения 3002006
SENRING 2 совершает пассаж роторные соединения 3002006 серий, порт поддержки G1/8 для труб 6~8mm, может возвратить различные средства массовой информации включая воздух, пар, вакуум, отрицательное давление, положительное давление… etc. когда 360° вращая,
Преимущества:
1. компактный размер;
2. легковес;
3. низкий вращающий момент
Особенности пневматического роторного соединения 3002006
1. поддержка передать смешанные силу и сигналы, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания… etc автобуса;
2. 360° передают обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc;
3. Максимальн Давление: 1Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
4. » Порт поддержка 2 G1/8 для труб 6~8mm;
Технические данные пневматического роторного соединения 3002006
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 6~8mm,» порт G1/8 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |

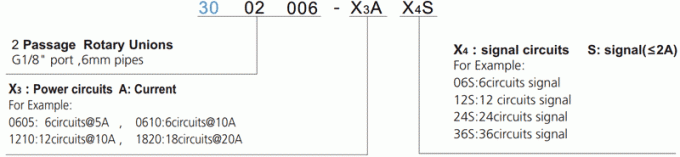

Описание номера детали

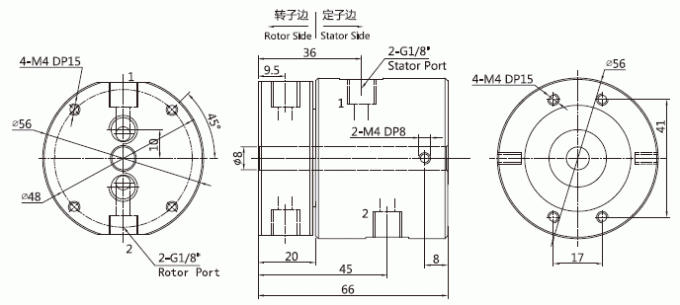

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3002006 | 2 прохода | G1/8» | 6~8mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3002006-06S | 2 прохода | G1/8» | 6~8mm | 6 | 14 |
| 3002006-12S | 2 прохода | G1/8» | 6~8mm | 12 | 21 |
| 3002006-24S | 2 прохода | G1/8» | 6~8mm | 24 | 35 |
| 3002006-36S | 2 прохода | G1/8» | 6~8mm | 36 | 52,3 |
| 3002006-56S | 2 прохода | G1/8» | 6~8mm | 56 | 82 |
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3002006-06S | 2 прохода | G1/8» | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 прохода | G1/8» | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 прохода | G1/8» | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 прохода | G1/8» | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 прохода | G1/8» | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 прохода | G1/8» | 6~8mm | 6 | 12 | 71,5 |
| 3002006-1210-06S | 2 прохода | G1/8» | 6~8mm | 12 | 6 | 71,5 |
| 3002006-18S | 2 прохода | G1/8» | 6~8mm | 0 | 18 | 71,5 |
| 3002006-1810 | 2 прохода | G1/8» | 6~8mm | 18 | 0 | 71,5 |
| 3002006-0610-18S | 2 прохода | G1/8» | 6~8mm | 6 | 18 | 88,5 |
| 3002006-24S | 2 прохода | G1/8» | 6~8mm | 0 | 24 | 88,5 |
| 3002006-30S | 2 прохода | G1/8» | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 прохода | G1/8» | 6~8mm | 0 | 36 | 125 |
