Пневматическое роторное соединение может быть комбайном для того чтобы перенести электропитание/сигнал 6~56 цепей

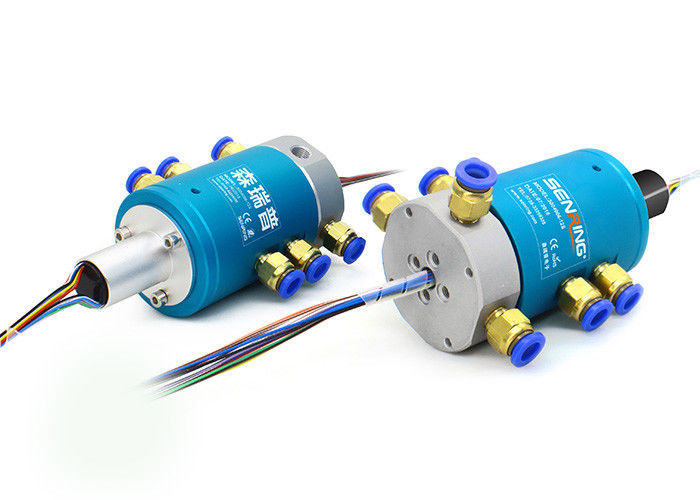

Описание пневматического роторного соединения 3004006
SenRing соединение 3004 серий пневматическое роторное соединение 4 каналов роторное пневматическое которое может повернуть 360 градусов для того чтобы передать 2 канала обжатого воздуха, пара, вакуума, и других средств массовой информации газа. Оно поддерживает различные трубы газа с диаметрами 4mm, 6mm, 8mm, 10mm, и 12mm. Соединение газа 3004 серий роторное не может только передать газы а также смешанную передачу различных течений выстраивая в ряд от 2A 800A. Оно имеют преимущества небольшого размера, облегченный, небольшой вращающий момент, и множественные каналы газа которые не мешают друг с другом.
Особенности пневматического роторного соединения 3004006
1. Оно может смешать линии электропитания, сигнальные линии, локальные сети, USB, промышленные автобусы, линии управления, клапаны соленоида, линии индукции, etc.;
2. Стандарт установка фланца и установку полого вала можно подгонять;
3. Средство которое может пройти до конца включает обжатый воздух, водопод, азот, химический смешанный газ, пар, охлажденную воду, горячую воду, масло, нефть, масляную серную кислоту, напитки, etc.
Технические данные пневматического роторного соединения 3004006
| Проходы (газ) | 4 прохода |
| Размер трубы | труба 6~8mm,» порт G1/8 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |

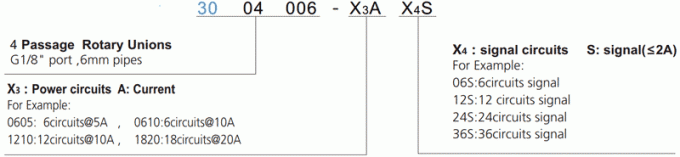

Описание номера детали

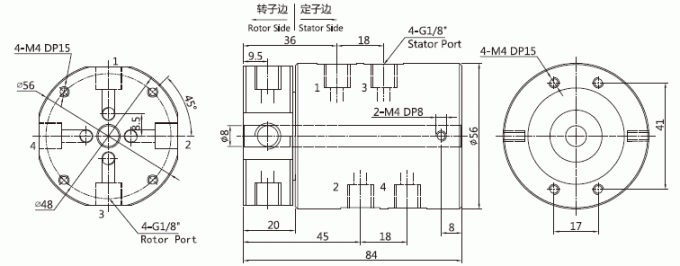

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3004006 | 4 прохода | G1/8» | 6~8mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3004006-06S | 4 прохода | G1/8» | 6~8mm | 6 | 14 |
| 3004006-12S | 4 прохода | G1/8» | 6~8mm | 12 | 21 |
| 3004006-24S | 4 прохода | G1/8» | 6~8mm | 24 | 35 |
| 3004006-36S | 4 прохода | G1/8» | 6~8mm | 36 | 52,3 |
| 3004006-56S | 4 прохода | G1/8» | 6~8mm | 56 | 82 |
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3004006-06S | 4 прохода | G1/8» | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 прохода | G1/8» | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 прохода | G1/8» | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 прохода | G1/8» | 6~8mm | 6 | 6 | 55 |
| 3004006-1210 | 4 прохода | G1/8» | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 прохода | G1/8» | 6~8mm | 6 | 12 | 71,5 |
| 3004006-1210-06S | 4 прохода | G1/8» | 6~8mm | 12 | 6 | 71,5 |
| 3004006-18S | 4 прохода | G1/8» | 6~8mm | 0 | 18 | 71,5 |
| 3004006-1810 | 4 прохода | G1/8» | 6~8mm | 18 | 0 | 71,5 |
| 3004006-0610-18S | 4 прохода | G1/8» | 6~8mm | 6 | 18 | 88,5 |
| 3004006-24S | 4 прохода | G1/8» | 6~8mm | 0 | 24 | 88,5 |
| 3004006-30S | 4 прохода | G1/8» | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 прохода | G1/8» | 6~8mm | 0 | 36 | 125 |
