Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3404004
Свяжитесь мы
4 в 4 вне размера полого вала прохода 20mm газа соединения 4 скважины полости соединении роторных электрическом роторном

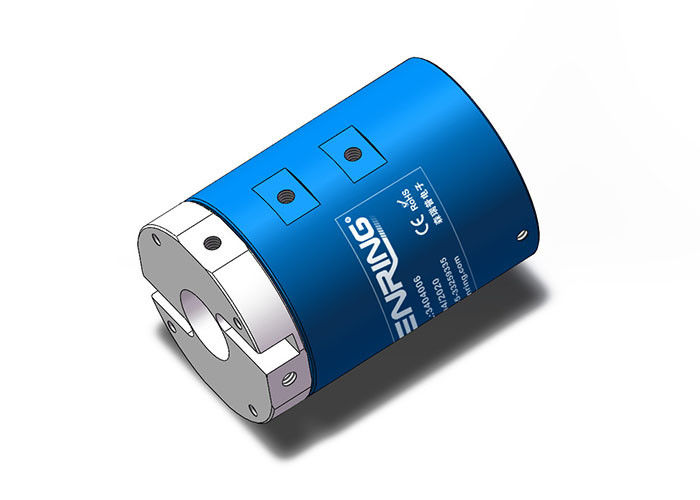

Описание электрического роторного соединения 3404004
Соединения полого вала прохода SENRING 4 роторные 3404004 серии 4 во вне полости 4 бурят роторное соединение со стандартным размером полого вала 20mm. Другие размеры полого вала можно подгонять согласно требованиям.
Электрическое роторное соединение имеют широкий диапазон применений в машинах и оборудование которое требуют передачи силы и сигнала через вращая компоненты. Они обеспечивают надежное и эффективное решение которое может помочь машинам и оборудованию достигает свободного вращения и выполняет задачи пока поддерживающ целостность и надежность проводов.
Технические данные электрического роторного соединения 3404004
| Проходы (газ) | 4 прохода |
| Размер трубы | труба 4~6mm, M5quot; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Особенности электрического роторного соединения 3404004
1. Его можно установить с механической рукой для того чтобы вращать совместно.
2. Оно поддерживает передачу смешанных силы и сигналов, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания автобуса, и так далее.
3. Оно может передать обжатый воздух, пар, вакуум, отрицательное давление, положительное давление, и другие средства массовой информации в 360 градусах.
4. Максимальное давление 1Mpa (вакуум: -100kPa, более высокое давление можно подгонять).
5. Оно поддерживает 4 порта M5 для труб 4~6mm.
6. Стандартный размер полого вала 20mm.
Электрическое роторное соединение типично использовано в машинах и оборудовании которые требуют передачи силы, сигналов, или данных через вращая компоненты. Они тип роторного соединителя который позволяет силе и сигнализирует быть переданным через вращающие части без потребности потревожиться о запутанный или обрыванный провод.
Описание номера детали
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3404004 | 4 прохода | M5 | 4∼6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Сила/сигнал (5A/10A) | Длина l (mm) |
| 3404004-0605 | 4 прохода | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 прохода | M5 | 4∼6mm | 12 | 57,5 |
вопросы и ответы:
1. Что кольцо выскальзывания?
Кольцо выскальзывания электро-механический прибор который позволяет передаче силы и электрических сигналов от неподвижного к вращая структуре. Кольцо выскальзывания можно использовать в любой электро-механической системе которая требует вращения пока передающ силу или сигналы. Оно может улучшить механическое представление, упростить работу энергетической системы и исключить повреждени-прональные провода качая от передвижных соединений.
2. Вы фабрика или торговая компания?
: Мы профессиональный manufactory с высокопоставленной командой НИОКР.
