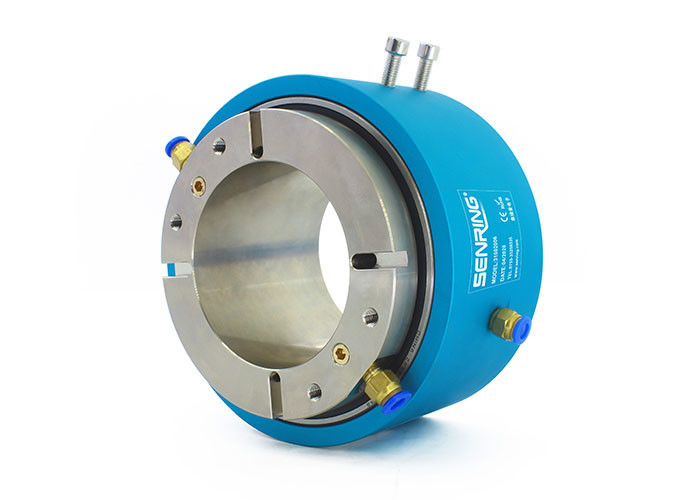

Описание кольца выскальзывания 31002006 полых валов
Соединение серии SenRing P31002006 пневматическое роторное соединение двойн-прохода роторное которое может повернуть 360 градусов для того чтобы передать 2 канала обжатого воздуха, пара, вакуума, и других средств массовой информации газа. Оно поддерживает трубы воздуха 6mm и 8mm. Соединение 3502 серий роторное пневматическое не только передает газ, но может также смешать и передать различные электрические токи выстраивая в ряд от 2A 800A. Оно охарактеризован своими небольшим размером, облегченным, низким вращающим моментом, и множественными проходами газа которые не мешают друг с другом.
Соединение полости 100mm пневматическое роторное прибор который включает передачу обжатого воздуха или других газов пока позволяющ вращая валу пройти через свой центр. Оно обыкновенно использован в пневматическом или гидравлических системах где необходимо перенести газ или жидкость к вращая компоненту как шпиндель или цыпленок.
Роторное соединение типично состоит из 2 частей, неподвижной детали и вращающей части. Неподвижная деталь установлена к фиксированному компоненту системы, пока вращающая часть установлена к вращая компоненту. 2 части соединены набором уплотнений которые предотвращают газ или жидкость от протекать вне.
Особенности кольца выскальзывания 31002006 полых валов
1. Оно может смешать линии электропередач, сигнальные линии, локальные сети, USB, промышленный автобус, линии управления, клапаны соленоида, и воспринимая линии.
2. Стандартная форма установки фланец, и установку полого вала можно подгонять.
3. Средства массовой информации которые можно пройти до конца обжатый воздух, водопод, азот, химический смешанный газ, пар, охлажденная вода, горячая вода, масло, нефть, масляная серная кислота, напитки, etc.

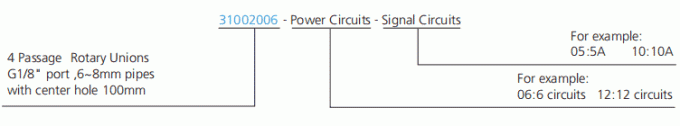

Описание номера детали

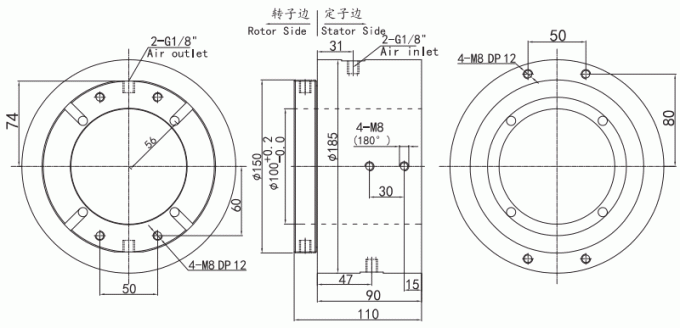

Чертеж
Список типовой модели
| Модель | Проходы | Гаван размер | Размер трубы |
| 31002006 | 2 прохода | G1/8» | 6∼8mm |
Чертеж
Список типовой модели
| Номер детали. | Проходы | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (5A) | Длина l (mm) |
| 31002006-0605 | 2 прохода | G1/8» | 6∼8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 прохода | G1/8» | 6∼8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 прохода | G1/8» | 6∼8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 прохода | G1/8» | 6∼8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 прохода | G1/8» | 6∼8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 прохода | G1/8» | 6∼8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 прохода | G1/8» | 6∼8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 прохода | G1/8» | 6∼8mm | 24 | 0 | 136 |
Технические данные кольца выскальзывания 31002006 серий
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 6~8mm, G1/8»; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
