Поддержка соединения 2 проходов электрическая роторная передать смешанные силу и сигналы

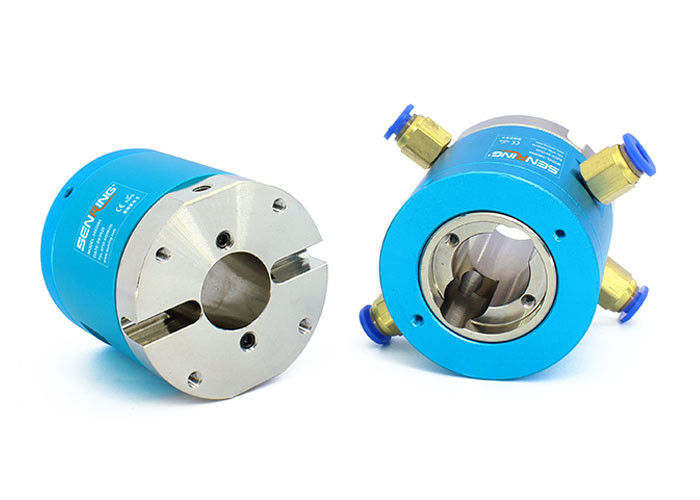

Описание кольца выскальзывания 3402004 полых валов
SenRing соединение 3402004 серий пневматическое роторное соединение двойн-канала роторное которое может повернуть 360 градусов для того чтобы передать 2 канала обжатого воздуха, пара, вакуума, и других средств массовой информации газа. Соответствующее для труб воздуха 4mm и 6mm. К тому же, это соединение 3402 серий роторное пневматическое не может только передать газ а также смешивает и передает различные электрические токи выстраивая в ряд от 2A 800A. Это роторное соединение охарактеризовано своими небольшим размером, облегченным, низким вращающим моментом, и множественными проходами газа которые не мешают друг с другом.
один пример промышленного применения где низкий вращающий момент важен в робототехнике. В робототехнических системах, соединения низкого вращающего момента роторные часто использованы для того чтобы передать обжатый воздух, вакуум, и другие газы робототехнической руке, grippers, и другим конц-effectors. Низкий вращающий момент уменьшает энергию необходим, что повернул робототехническую руку и выполнил задачи, которые результаты в более низком расходе энергии и меньше носки и разрыв на комплектующееах изделие системы.
Дополнительно, соединения низкого вращающего момента роторные могут улучшить точность и точность робототехнической системы, которая необходима для выполнять задачи которые требуют точных движения и контроля. Например, в применениях сборочного конвейера, робототехническому оружию нужно мочь скомплектовать вверх и установить небольшие компоненты с точностью и точностью. Любой добавочный момент перегрузки в роторном соединении может причинить руку промахнуть цель, водя к ошибкам в процессе сборки.
Поэтому, путем использование соединений низкого вращающего момента роторных в робототехнических применениях, эффективность всеохватывающей системы может быть улучшена, приводящ в более лучшем представлении, более низких стоимостях энергии, и уменьшенных расходах обслуживания.
Технические данные кольца выскальзывания 3402004 полых валов
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 4~6mm, M5quot; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Особенности кольца выскальзывания 3402004 полых валов
1. Смогите вращать с механической рукой.
2. Поддержки смешали передачу силы и сигнала (например USB, HDMI, локальную сеть, VGA, etc.).
3. передача 360° обжатого воздуха, пара, вакуума, и различных давлений.
4. Максимальное давление 1Mpa (более высокое давление можно подгонять).
5. Поддерживает 2 порта M5 для труб 4~6mm.
6. Стандартный размер полого вала 20mm.
Описание номера детали
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3402004 | 2 прохода | M5 | 4∼6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Сила/сигнал (5A/10A) | Длина l (mm) |
| 3402004-0605 | 2 прохода | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 прохода | M5 | 4∼6mm | 12 | 52,5 |
