Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3402004
Свяжитесь мы

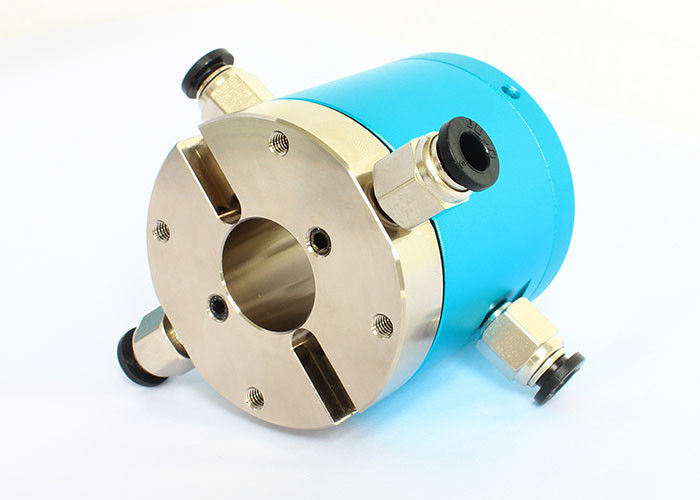

2 соединение размера полого вала прохода 20mm газа электрическое роторное
Описание кольца выскальзывания 3402004 полых валов
Senring соединение 3402004 серий пневматическое роторное соединение двойного прохода роторное способное на вращения 360 градусов и передачи 2 проходов обжатого воздуха, пара, вакуума, и других средств массовой информации газа. Это роторное соединение поддерживает трубы воздуха 4mm и 6mm для передачи газа. Furthermore, оно поддерживает смешанную передачу различных течений выстраивая в ряд от 2A к 800A, пока также имеющ преимущества небольшого размера, облегченный, низкий вращающий момент, и способность передать множественные проходы газа без взаимодействия.
Это роторное соединение соответствующее для много промышленных применений, как робототехника, оборудование автоматизации, и медицинские службы. Свой двойной дизайн прохода позволяет он передать множественные средства массовой информации газа одновременно, таким образом улучшающ гибкость системы и эффективность. Дополнительно, свои небольшой размер и облегченный дизайн сделать установку и обслуживание более легкое.
Технические данные кольца выскальзывания 3402004 полых валов
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 4~6mm, M5quot; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Особенности кольца выскальзывания 3402004 полых валов
1. Его можно установить с механической рукой для того чтобы вращать совместно.
2. Оно поддерживает передачу смешанных силы и сигналов, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания автобуса, и так далее.
3. Оно может передать обжатый воздух, пар, вакуум, отрицательное давление, положительное давление, и другие средства массовой информации в 360 градусах.
4. Максимальное давление 1Mpa (вакуум: -100kPa, более высокое давление можно подгонять).
5. Оно поддерживает 2 порта M5 для труб 4~6mm.
6. Стандартный размер полого вала 20mm.
Senring соединение 3402004 серий пневматическое роторное разносторонний и надежный вариант для промышленных применений которые требуют передачи средств массовой информации газа и различных течений. Свой двойной дизайн прохода, широкий диапазон передачи средств массовой информации, и поддержка для смешанной передачи течений обеспечивают гибкость в системном проектировании. Дополнительно, свои небольшие размер и легковес делают его легким установить и поддержать.
Описание номера детали
Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3402004 | 2 прохода | M5 | 4∼6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Сила/сигнал (5A/10A) | Длина l (mm) |
| 3402004-0605 | 2 прохода | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 прохода | M5 | 4∼6mm | 12 | 52,5 |
