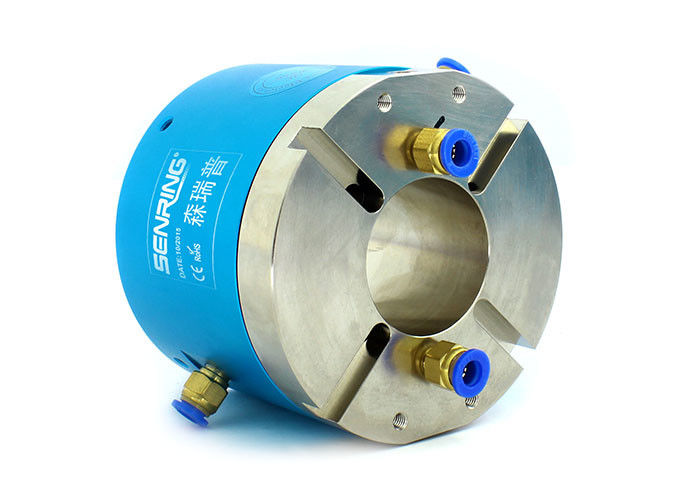

Соединение 360° полости 50mm электрическое роторное передает обжатый пар/вакуум
Описание кольца выскальзывания 3502006 полых валов
Соединение полости 50mm пневматическое роторное обыкновенно использовано в применениях где необходимо компактное и облегченное роторное соединение. Соответствующее для пользы в небольшое пневматическом или гидравлических системах где космос ограничен, как в робототехника, оборудование автоматизации, и медицинских службах.
Выбирая соединение полости 50mm пневматическое роторное, важно рассматривать факторы как давление и расход потока, размер и вес, запечатывание, материал, вращательная скорость, и температура. Эти факторы обеспечат что роторное соединение совместимо со специфическим применением и могут работать эффективно и эффектно.
Соединения полого вала прохода SENRING 2 роторные 3502006 серий 2 во вне соединении неубедительной скважины 2 роторном, стандартном размере 50mm полого вала, другие размеры полого вала можно подгонять.
Технические данные кольца выскальзывания 3502006 полых валов
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 6~8mm, G1/8»; Порт |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальное рабочее давение | Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Особенности кольца выскальзывания 3502006 полых валов
Роторное соединение можно установить с механической рукой для того чтобы вращать совместно. Оно поддерживает передачу смешанных силы и сигналов, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания автобуса, и так далее. Оно может передать обжатый воздух, пар, вакуум, отрицательное давление, положительное давление, и другие средства массовой информации в 360 градусах. Максимальное давление 1Mpa (вакуум: -100kPa, более высокое давление можно подгонять). Оно поддерживает» порты 2 G1/8 для труб 6~8mm. Стандартный размер полого вала 50mm.

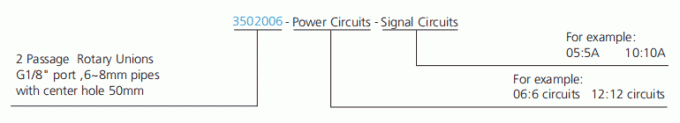

Описание номера детали

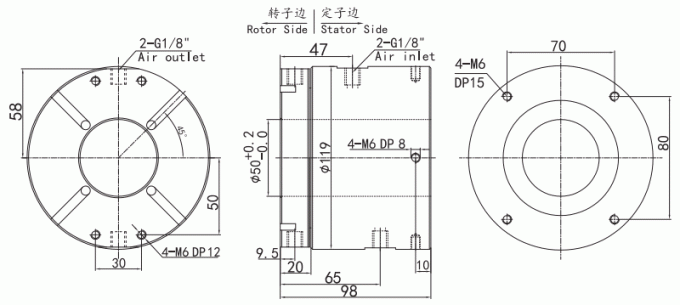

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3502006 | 2 прохода | G1/8» | 6∼8mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи силы (10A) | Цепи сигнала (5A) | Длина l (mm) |
| 3502006-1205 | 2 прохода | G1/8» | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 прохода | G1/8» | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 прохода | G1/8» | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 прохода | G1/8» | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 прохода | G1/8» | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 прохода | G1/8» | 6∼8mm | 24 | 0 | 124 |
Вы предлагаете изготовленные на заказ кольца выскальзывания?
Да, если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатый. Наши инженеры придут вверх с идеальным решением для ваших потребностей.
