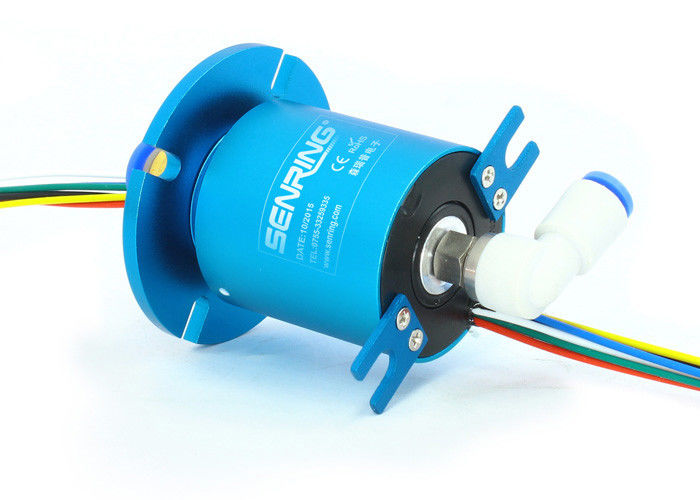

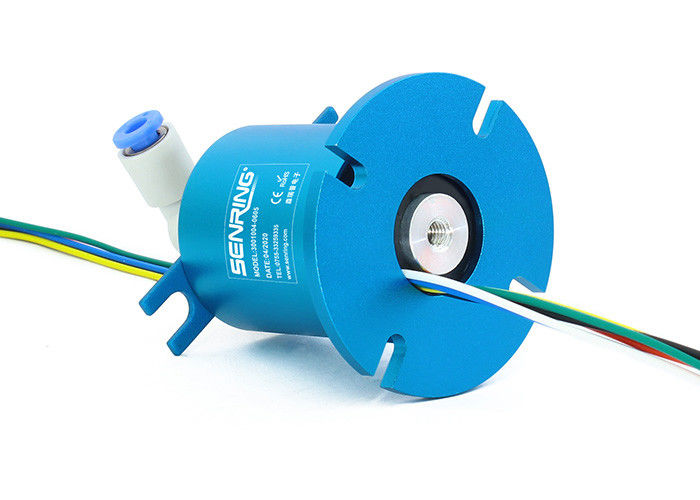

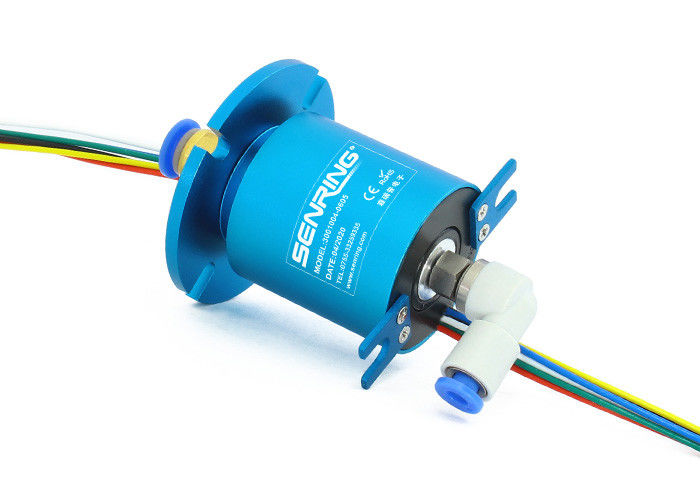

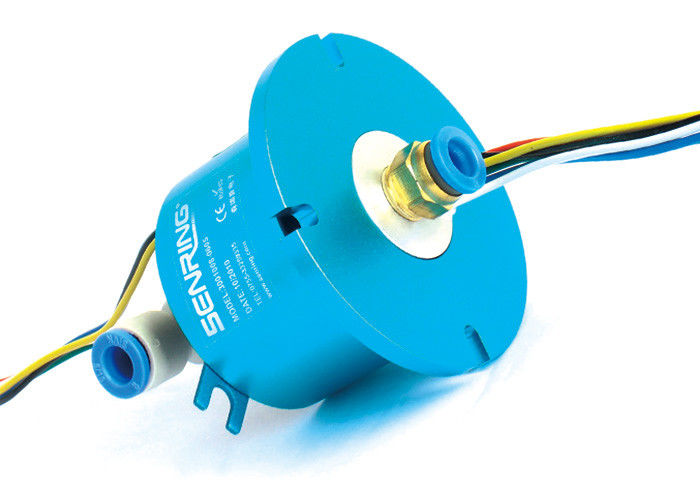

Поддержка соединения прохода M5 одно пневматическая роторная передать смешанные силу и сигналы
Описание пневматического роторного соединения 3001004
Соединение Senring 3001 пневматическое роторное соединение одиночного прохода роторное которое может повернуть 360 градусов для того чтобы передать различные средства массовой информации газа как обжатые воздух, пар, и вакуум. Оно поддерживает множественные трубы газа 4mm, 6mm, 8mm, 10mm, и 12mm. Соединение 3001 серии пневматическое роторное также включает электрическую роторную совместную серию, которая не может только передать газ, но также смешивает и передать различные течения выстраивая в ряд от 2A 800A. Оно имеет преимущества небольшого размера, облегченные, и низкий вращающий момент.
Роторные соединения конструированы для пользы воздуха, газа и вакуума и идеальны для нескольких автоматизации и робототехнических применений. С облегченными, компактными роторными соединениями отличайте конструкцией сплава все-алюминия и 2 независимыми проходами подачи способными на переносить разные виды средств массовой информации на sametime. Модели нержавеющей стали имеют в распоряжении предотвратить корозию для пользы с применениями требуя воды или въедливой передачи средств массовой информации. Модели также доступны с опционными железами уплотнения стороны колцеобразного уплотнения вала для скрытого монтажа соединение к интерфейсу.
Особенности пневматического роторного соединения 3001004
1. Это соединение одиночного прохода пневматическое роторное с наружным диаметром 35mm и потоком M5.
2. Оно поддерживает диаметры трубы 4mm и 6mm и может смешать линии электропередач, сигнальные линии, локальные сети, промышленные автобусы, линии управления, соленоиды, и воспринимая линии.
3. Оно установлено через стандартный фланец и может также быть подгоняно с полым валом.
4. Оно может передать различные средства массовой информации, включая обжатый воздух, водопод, азот, химические смеси, пар, охлажденную воду, горячую воду, масло, нефть, масляную серную кислоту, и напитки.
Технические данные пневматического роторного соединения 3001004
| Проходы (газ) | 1 проход |
| Размер трубы | труба 4mm, порт M5 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 10millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 10Mpa 10Mpa, вакуум: -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 200mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |

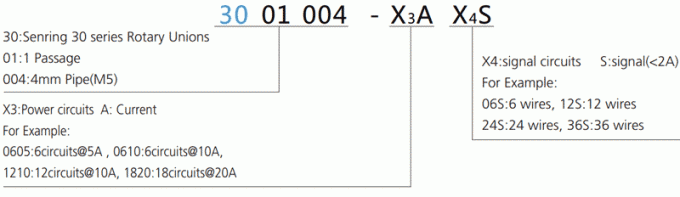

Описание номера детали

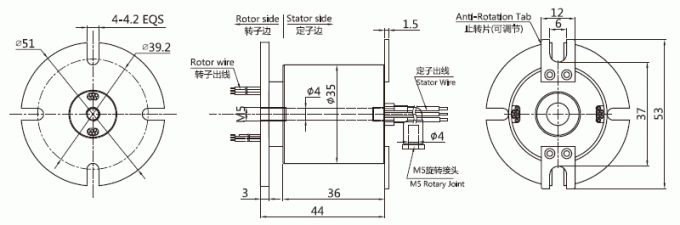

Чертеж
Список типовой модели
| Модельный список | Проходы (газ) | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3001004-06S | 1 проход | 0 | 6 | 36 |
| 3001004-08S | 1 проход | 0 | 8 | 36 |
| 3001004-0610 | 1 проход | 6 | 0 | 36 |
| 3001004-12S | 1 проход | 0 | 12 | 36 |
