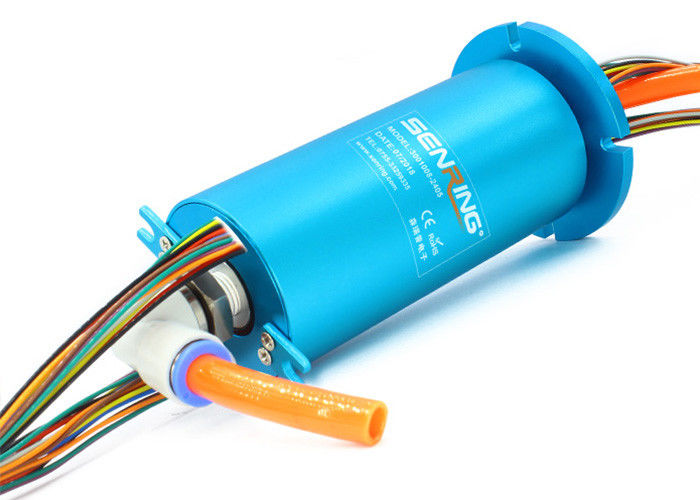

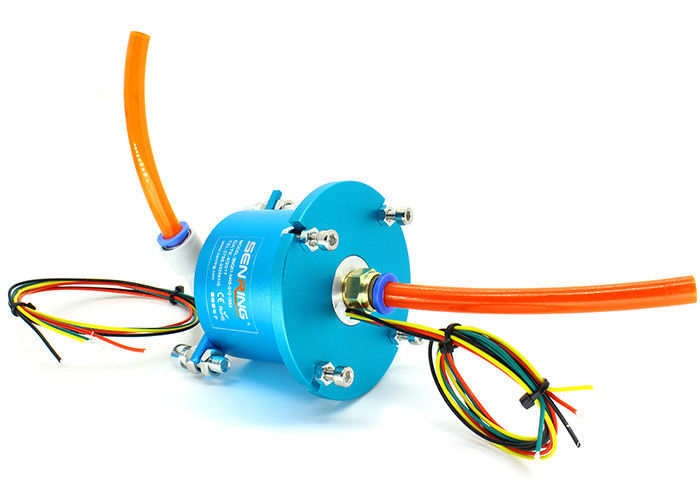

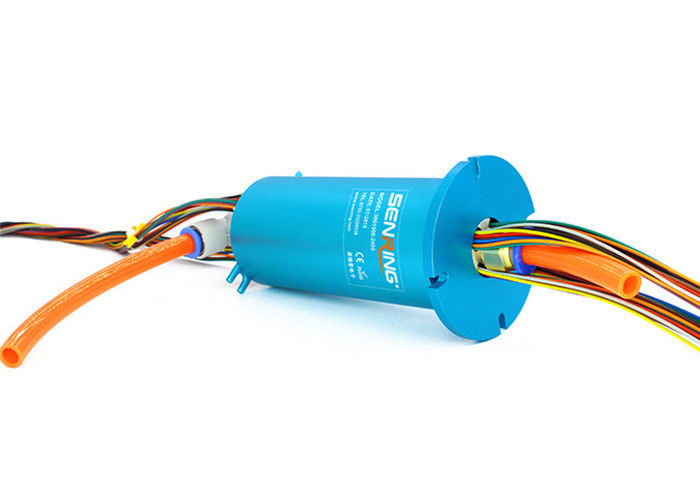

Пневматическое роторное соединение с установкой фланца можно подгонять с установкой полого вала
Описание пневматического роторного соединения 3001008
Соединение Senring 3001 пневматическое роторное соединение одиночного прохода роторное которое может повернуть 360 градусов для того чтобы передать различные средства массовой информации газа как обжатые воздух, пар, и вакуум. Оно поддерживает множественные трубы газа 4mm, 6mm, 8mm, 10mm, и 12mm. Соединение 3001 серии пневматическое роторное также включает электрическую роторную совместную серию, которая не может только передать газ, но также смешивает и передать различные течения выстраивая в ряд от 2A 800A. Соединение трубы 3001008 серий роторное имеет преимущества небольшого размера, облегченные, и низкий вращающий момент.
Особенности пневматического роторного соединения 3001008
1. Это соединение одиночного прохода роторное с 1 входом и 1 выходом для передачи газа и электричества.
2. Оно имеет G1/4» приспосабливая и поддерживает диаметры трубы 6-10mm.
3. Оно может смешать линии электропередач, сигнальные линии, промышленные автобусы, линии управления, и воспринимая линии.
4. Оно установлено через стандартный фланец и может также быть подгоняно с полым валом.
5. Оно может передать различные средства массовой информации, включая обжатый воздух, азот, химические смеси, пар, охлажденную воду, горячую воду, и масло.
Технические данные пневматического роторного соединения 3001008
| Проходы (газ) | 1 проход |
| Размер трубы | труба 8mm,» порт G1/4 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 10Mpa, вакуум -90kPa | |
| вращающий момент | 0.2N.m | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 200mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |

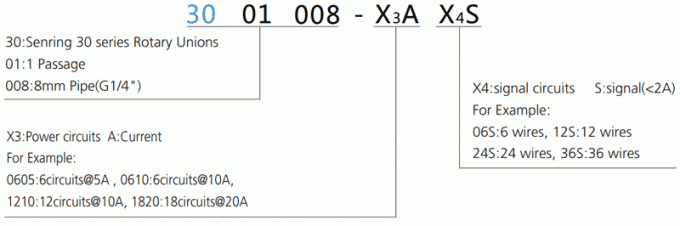

Описание номера детали

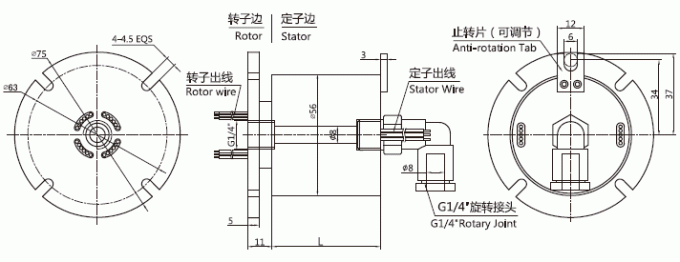

Чертеж
Список типовой модели
| Модельный список | Проходы (газ) | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3001008-02S | 1 проход | 0 | 2 | 34 |
| 3001008-0210 | 1 проход | 2 | 0 | 34 |
| 3001008-03S | 1 проход | 0 | 3 | 34 |
| 3001008-0310 | 1 проход | 3 | 0 | 34 |
| 3001008-06 | 1 проход | 0 | 6 | 34 |
| 3001008-0210-04S | 1 проход | 2 | 4 | 34 |
| 3001008-0410-02S | 1 проход | 4 | 2 | 34 |
| 3001008-0610 | 1 проход | 6 | 0 | 34 |
| 3001008-12S | 1 проход | 0 | 12 | 52 |
| 3001008-0210-10S | 1 проход | 2 | 10 | 52 |
| 3001008-0310-09S | 1 проход | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 проход | 4 | 8 | 52 |
| 3001008-0610-06S | 1 проход | 6 | 6 | 52 |
| 3001008-0810-04S | 1 проход | 8 | 4 | 52 |
| 3001008-1010-02S | 1 проход | 10 | 2 | 52 |
| 3001008-1210 | 1 проход | 12 | 0 | 52 |
Чертеж
Список типовой модели
| Модельный список | Проходы (газ) | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
|
3001008-1210-06S
|
1 проход | 12 | 6 | 71,5 |
|
3001008-1410-04S
|
1 проход | 14 | 4 | 71,5 |
|
3001008-1610-02S
|
1 проход | 16 | 2 | 71,5 |
|
3001008-18S
|
1 проход | 0 | 18 | 71,5 |
|
3001008-0210-16S
|
1 проход | 2 | 16 | 71,5 |
|
3001008-0410-14S
|
1 проход | 4 | 14 | 71,5 |
|
3001008-0610-12S
|
1 проход | 6 | 12 | 71,5 |
|
3001008-0810-10S
|
1 проход | 8 | 10 | 71,5 |
|
3001008-1010-08S
|
1 проход | 10 | 8 | 71,5 |
| 3001008-24S | 1 проход | 0 | 24 | 88,5 |
| 3001008-0410-20S | 1 проход | 4 | 20 | 88,5 |
| 3001008-0610-18S | 1 проход | 6 | 18 | 88,5 |
| 3001008-1210-12S | 1 проход | 12 | 12 | 88,5 |
| 3001008-1810-06S | 1 проход | 18 | 6 | 88,5 |
| 3001008-2410 | 1 проход | 24 | 0 | 88,5 |
| 3001008-30S | 1 проход | 0 | 30 | 105 |
| 3001008-0210-28S | 1 проход | 2 | 28 | 105 |
| 3001008-0410-26S | 1 проход | 4 | 26 | 105 |
| 3001008-0610-24S | 1 проход | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 проход | 12 | 18 | 105 |
|
3001008-36S
|
1 проход | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 проход | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 проход | 6 | 30 | 122 |
|
3001008-42S
|
1 проход | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 проход | 4 | 38 | 139 |
|
3001008-48S
|
1 проход | 0 | 48 | 156 |
|
3001008-56S
|
1 проход | 0 | 56 | 178 |
|
3001008-72S
|
1 проход | 0 | 72 | 223 |
Пневматическое/гидравлическое роторное соединение конструировано для роторного прибора и оно может обеспечить безопасную и стабилизированную гибридную передачу для multi воздушного давления прохода и жидких средств массовой информации. С модульным проектированием, оно более стабилизирован и надежен. С до конца пробурите дизайн, он может пройти провода или пройти другие приборы.
