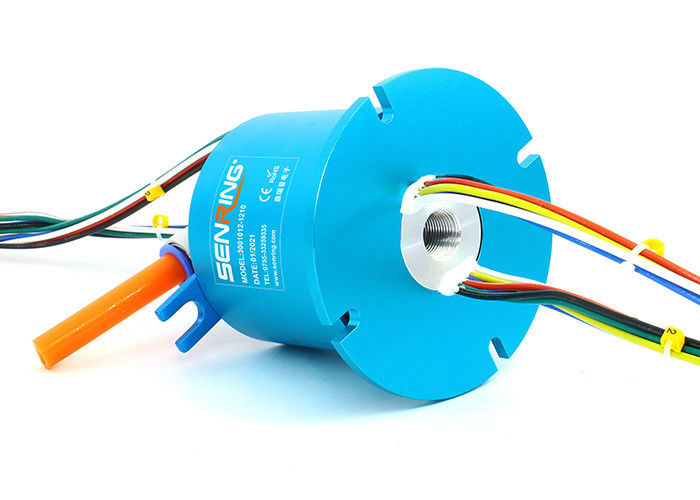

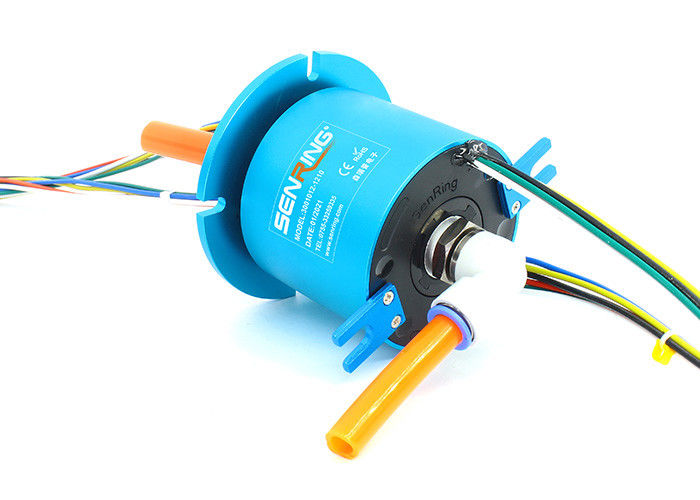

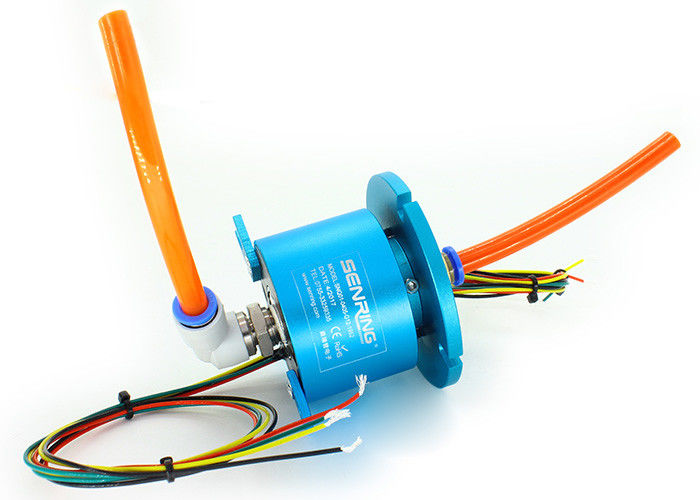

Пневматическое роторное соединение с 1 Passage+12 кольцом выскальзывания цепей 2A
Описание пневматического роторного соединения 3001012
Соединение Senring 3001 пневматическое роторное кольцо выскальзывания одиночного прохода электрическое интегрированное которое может повернуть 360 градусов для того чтобы передать различные средства массовой информации газа как обжатые воздух, пар, и вакуум. Оно поддерживает множественные трубы газа 4mm, 6mm, 8mm, 10mm, и 12mm. Проход 3001 серии одиночный соединение воздуха 360 градусов роторное не может только передать газ, но также смешивает и передать различные течения выстраивая в ряд от 2A 800A. Он имеет преимущества небольшого размера, облегченные, и низкий вращающий момент.
Особенности пневматического роторного соединения 3001012
1. поддержка передать смешанные силу и сигналы, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания автобуса, etc.;
2. 360° передают обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc.
3. Максимальн Давление: 10Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
4. Стандартную версию с установкой фланца, можно подгонять с установкой полого вала;
5. » Порт поддержка 1 G3/8 для труб 10~12mm;
Технические данные пневматического роторного соединения 3001012
| Проходы (газ) | 1 проход |
| Размер трубы | труба 12mm,» порт G3/8 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 10Mpa, вакуум -90kPa | |
| вращающий момент | 0.2N.m | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~440VAC/VDC | 0~440VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG17# Серебр-покрыло провод тефлона | AWG22# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |
Описание номера детали
Чертеж
Список типовой модели
| Модельный список | Проходы (газ) | Цепи силы (10A) | Цепи сигнала (2A) | Длина l (mm) |
| 3001012-02S | 1 проход | 0 | 2 | 32 |
| 3001012-0210 | 1 проход | 2 | 0 | 32 |
| 3001012-03S | 1 проход | 0 | 3 | 36 |
| 3001012-0310 | 1 проход | 3 | 0 | 36 |
| 3001012-06S | 1 проход | 0 | 6 | 46 |
| 3001012-0210-04S | 1 проход | 2 | 4 | 46 |
| 3001012-0410-02S | 1 проход | 4 | 2 | 46 |
| 3001012-0610 | 1 проход | 6 | 0 | 46 |
| 3001012-12S | 1 проход | 0 | 12 | 68 |
| 3001012-0210-10S | 1 проход | 2 | 10 | 68 |
| 3001012-0310-09S | 1 проход | 3 | 9 | 68 |
| 3001012-0610-06S | 1 проход | 6 | 6 | 68 |
| 3001012-0810-04S | 1 проход | 8 | 4 | 68 |
| 3001012-1010-02S | 1 проход | 10 | 2 | 72 |
| 3001012-1210 | 1 проход | 12 | 0 | 72 |
| 3001012-18S | 1 проход | 0 | 18 | 96 |
| 3001012-0210-16S | 1 проход | 2 | 16 | 96 |
| 3001012-0410-14S | 1 проход | 4 | 14 | 96 |
| 3001012-0610-12S | 1 проход | 6 | 12 | 96 |
| 3001012-0810-10S | 1 проход | 8 | 10 | 96 |
| 3001012-1010-08S | 1 проход | 10 | 8 | 96 |
| 3001012-1210-06S | 1 проход | 12 | 6 | 96 |
| 3001012-1410-04S | 1 проход | 14 | 4 | 96 |
| 3001012-1610-02S | 1 проход | 16 | 2 | 96 |
| 3001012-24S | 1 проход | 0 | 24 | 120 |
| 3001012-0410-20S | 1 проход | 4 | 20 | 120 |
| 3001012-0610-18S | 1 проход | 6 | 18 | 120 |
| 3001012-1210-12S | 1 проход | 12 | 12 | 120 |
| 3001012-1810-06S | 1 проход | 18 | 6 | 120 |
| 3001012-2410 | 1 проход | 24 | 0 | 120 |
| 3001012-30S | 1 проход | 0 | 30 | 144 |
| 3001012-0610-24S | 1 проход | 6 | 24 | 144 |
| 3001012-1210-18S | 1 проход | 12 | 18 | 144 |
| 3001012-1810-12S | 1 проход | 18 | 12 | 144 |
| 3001012-2410-06S | 1 проход | 24 | 6 | 144 |
| 3001012-3010 | 1 проход | 30 | 0 | 144 |
| 3001012-36S | 1 проход | 0 | 36 | 168 |
| 3001012-0610-30S | 1 проход | 6 | 30 | 168 |
| 3001012-1210-24S | 1 проход | 12 | 24 | 168 |
| 3001012-3610 | 1 проход | 36 | 0 | 168 |
| 3001012-42S | 1 проход | 0 | 42 | 192 |
| 3001012-0610-36S | 1 проход | 6 | 36 | 192 |
| 3001012-1210-30S | 1 проход | 12 | 30 | 192 |
| 3001012-48S | 1 проход | 0 | 48 | 216 |
| 3001012-0610-42S | 1 проход | 6 | 42 | 216 |
| 3001012-1010-38S | 1 проход | 10 | 38 | 216 |
| 3001012-1210-36S | 1 проход | 12 | 36 | 216 |
| 3001012-1810-30S | 1 проход | 18 | 30 | 216 |
| 3001012-2410-24S | 1 проход | 24 | 24 | 216 |
| 3001012-60S | 1 проход | 0 | 60 | 264 |
| 3001012-0610-54S | 1 проход | 6 | 54 | 264 |
| 3001012-1010-50S | 1 проход | 10 | 50 | 264 |
| 3001012-72S | 1 проход | 0 | 72 | 312 |
| 3001012-96S | 1 проход | 0 | 96 | 408 |
Модели кольца выскальзывания SenRing общие приложены в много применениях и оборудований, обеспечивая решения системы для всемирно.
Оно включает энергию ветра, регулятор и промышленный turntable, робот, машинное оборудование инженерства, видео mornitoring, медицинское оборудование CCTV, военный радиолокатор и так далее…
