Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
3002004
Свяжитесь мы
M5 2 соединения прохода Pnuematic/+Electric Hybridry роторные для труб 4mm

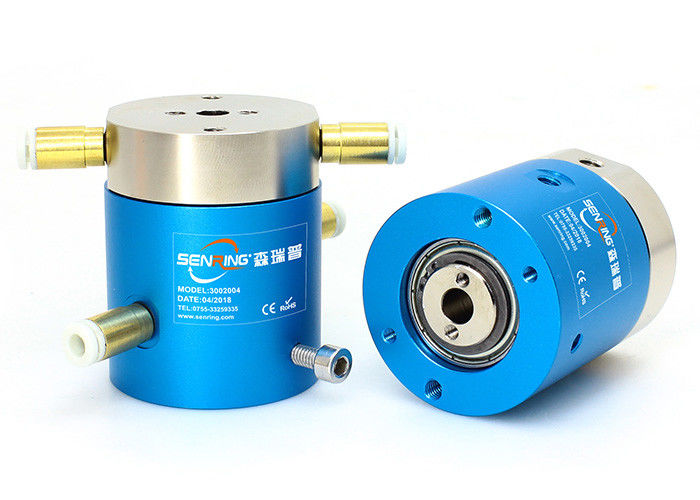

Описание пневматического роторного соединения 3002004
SenRing кольцо 3002 серий пневматическое и электрическое выскальзывания соединение двух-канала роторное которое может повернуть 360 градусов для того чтобы передать 2 канала обжатого воздуха, пара, вакуума и других средств массовой информации газа. Оно поддерживает различные размеры труб воздуха включая 4mm, 6mm, 8mm, 10mm, и 12mm. Кольцо выскальзывания 3002 серий роторное электрическое не может только передать газ, но также смешивает и передать различные течения от 2A 800A.
Преимущества:
1. небольшой размер;
2. легковес;
3. небольшой вращающий момент;
4. множественные каналы газа которые не мешают друг с другом.
Особенности пневматического роторного соединения 3002004
1. поддержка передать смешанные силу и сигналы, как USB, HDMI, локальные сети 1000M, VGA, DVI, коаксиальный RF (высокочастотный), сигнал мотора сервопривода, промышленные кольца выскальзывания автобуса, etc.;
2. 360° передают обжатый воздух, пар, вакуум, отрицательное давление, положительное давление… etc.
3. Максимальн Давление: 1Mpa (вакуум: -1.5kPa, более высокое давление можно подгонять);
4. Порт M5 поддержки 2 для труб 4mm;
Технические данные пневматического роторного соединения 3002004
| Проходы (газ) | 2 прохода |
| Размер трубы | труба 4mm, порт M5 |
| Механические данные | |
| спецификации. | данные |
| Срок пригодности | 20millions для ref (зависит от условий труда) |
| Максимальная скорость обработки | 250RPM непрерывно, 1000RPM периодически |
| Работая temp. | -30°C~80°C |
| Влажность работы | RH 0~85% |
| Контакт Materia | Драгоценный металл |
| Расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Максимальн Operating Давление |
Положительное давление 1Mpa, вакуум -90kPa | |
| вращающий момент | <0> | |
| Электрические данные | ||
| спецификации. | данные | |
| Сила | Сигнал | |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | <500m> | <500m> |
| Спецификации подводящего провода. | AWG26# Серебр-покрыло провод тефлона | AWG26# Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 250mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 6s | |
| Электрический шум | <0> | |

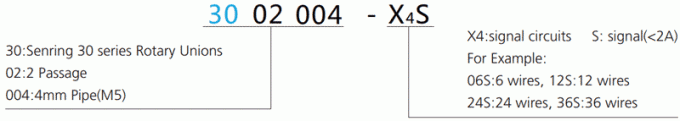

Описание номера детали

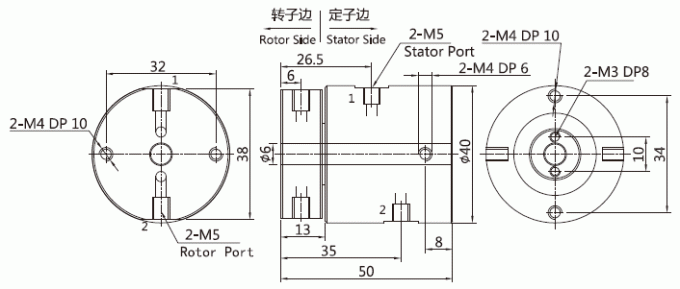

Чертеж
Список типовой модели
| Модель | Проходы (газ) | Гаван размер | Размер трубы |
| 3002004 | 2 прохода | M5 | 4~6mm |
| Модель | Проходы (газ) | Гаван размер | Размер трубы | Цепи сигнала (2A) | Длина l (mm) |
| 3002004-06S | 2 прохода | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 прохода | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 прохода | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 прохода | M5 | 4~6mm | 36 | 52 |
Высокочастотное роторное соединение также смогло быть вызвано высокочастотным кольцом выскальзывания. Этот вид роторного соединения может быть элементом который установил на кабель или аппаратуру как передавать или ломать линию электрических соединений.
Если вы имеете специфическое подгонянное требование, то пожалуйста чувствуйте что свободный для того чтобы посоветовать с нами так, что наши инженер по сбыту смогла порекомендовать самый соответствующий продукт к вам для вас ссылка.
