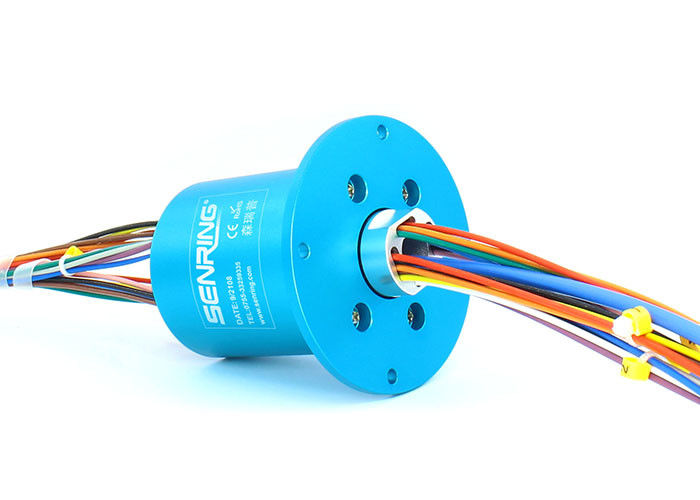

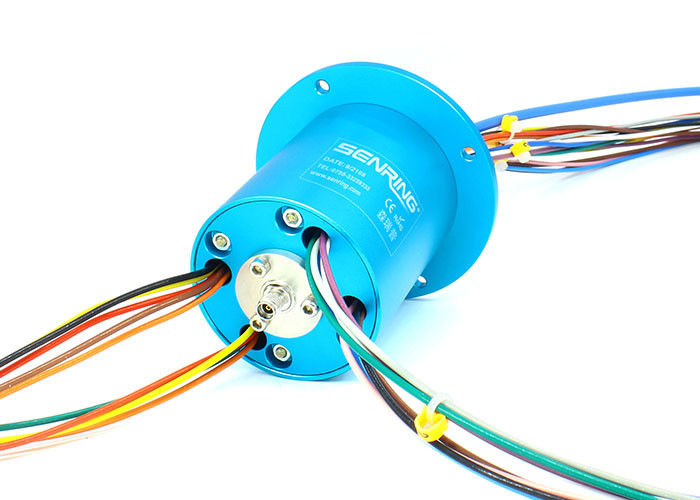

Соединение соединителя SMA-K высокочастотное роторное с одиночным каналом 18GHz
Описание высокочастотного роторного соединения HF0118-56
Соединение RF серии SenRing HF0118-56 роторное одноканальное соединение RF роторное с диапазоном изменения частот DC к 18GHz. Совместный тип не определен, и максимальная скорость 100RPM. HF0118-56 продукт специально превратилось для того чтобы соотвествовать передачи высокоскоростное серийное цифрового или аналоговых сигналов. Оно может смешать 1-48 электрических цепей, и если вам нужно совместить передачу течения и сигналов, то, вы можете выбрать другие модели.
Особенности высокочастотного роторного соединения HF0118-56
1. сигналы канала DC~18GHz поддержки 1 высокочастотные;
2. Может быть силой комбайна передавая или сигналами (1-48 проводами);
3. Низкие вносимая потеря и коэффициент напряжения стоячей волны;
Применение для спутниковой антенны, корабля, радиолокатора, стенд теста антенны микроволны….etc;
Технические данные высокочастотного роторного соединения HF0118-56
| Тип соединителя | SMA-K (50Ω) |
| Частота | DC до 18 Ghz |
| VSWR (максимальное) | 1.3@DC до 10 GHz 1.4@DC до 18 GHz |
| Зыбкость VSWR (максимальная) | 0,05 |
| Пиковая сила (максимальная) | 3000W |
| Вращая скорость (максимальная) | 250RPM |
| Начинающ вращающий момент (максимальный) | 0.5N.cm |
| Аксиальная нагрузка соединителя (максимальная) | ±0.1N |
| Изолируя материал | PTFE |
| Температура | -55 к +85℃ (температура работы) -55 к +85℃ (температура хранения) |
| Ранг IP | Acc IP 40. EN 60529 |
| Стиль | Я тип |
| Участок ВАУ (максимальная степень) | 1° |
| Вносимая потеря | 0,25 DC dB @ до 10 GHz 0,30 dB @10 до 18 GHz |
| Зыбкость вносимой потери | 0,05 dB |
| Средняя мощность (максимальная) | 500 GHz w @1 200 W @6GHz 100 GHz w @12 30 W @18GHz |
| срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая вращающий момент (максимальный) | 0,5 N.cm |
| Радиальная нагрузка соединителя (максимальная) | ±0.1N |
| Влажность | 95% (влажность работы) 85% (влажность хранения) |
| Механический | |
| Срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Температура | -30℃~80℃ |
| Влажность | RH 0~85% |
| Материал контакта | золото-золото |
| Расквартировывать материал | алюминиевый сплав |
| Вращающий момент | каналы 0.05N.m+0.01N.m/6 |
| Электрический | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~440VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Спецификации подводящего провода. | AWG#17 Серебр-покрыло провод тефлона | AWG#22 Серебр-покрыло провод тефлона |
| Длина подводящего провода | стандарт 150mm (смогите быть подгоняно) | |
| Сопротивление Insolution | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Ранг IP | IP51 | |

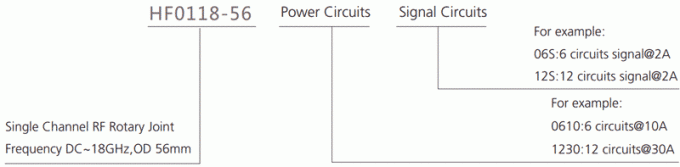

Описание номера детали

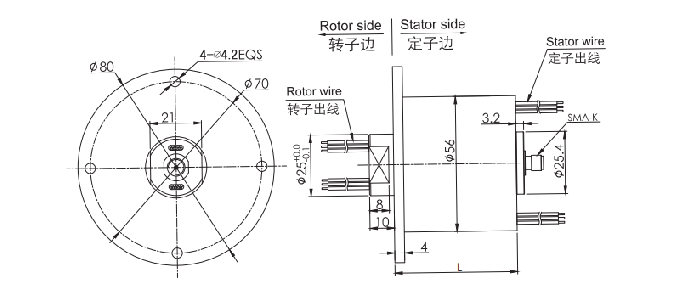

Чертеж
| модельный список | Канал RF | Частота | Цепи нет (10A) | Цепи нет (0~2A) | Длина l (mm) |
| HF0118-56-0610 | 1 канал | DC~18GHz | 6 каналов | 0 | 38mm |
| HF0118-56-06S | 1 канал | DC~18GHz | 0 | 6 каналов | 38mm |
| HF0118-56-0610-06S | 1 канал | DC~18GHz | 6 каналов | 6 каналов | 55mm |
| HF0118-56-1210 | 1 канал | DC~18GHz | 12 канала | 0 | 55mm |
| HF0118-56-12S | 1 канал | DC~18GHz | 0 | 12 канала | 55mm |
| HF0118-56-0610-12S | 1 канал | DC~18GHz | 6 каналов | 12 канала | 71.5mm |
| HF0118-56-1810 | 1 канал | DC~18GHz | 18 каналов | 0 | 71.5mm |
| HF0118-56-18S | 1 канал | DC~18GHz | 0 | 18 каналов | 71.5mm |
| HF0118-56-0610-18S | 1 канал | DC~18GHz | 6 каналов | 18 каналов | 88.5mm |
| HF0118-56-1210-12S | 1 канал | DC~18GHz | 12 канала | 12 канала | 88.5mm |
| HF0118-56-2410 | 1 канал | DC~18GHz | 24 канала | 0 | 88.5mm |
| HF0118-56-24S | 1 канал | DC~18GHz | 0 | 24 канала | 88.5mm |
| HF0118-56-36S | 1 канал | DC~18GHz | 0 | 36 каналов | 122mm |
| HF0118-56-48S | 1 канал | DC~18GHz | 0 | 48 каналов | 156mm |
