Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
O032-24
Свяжитесь мы

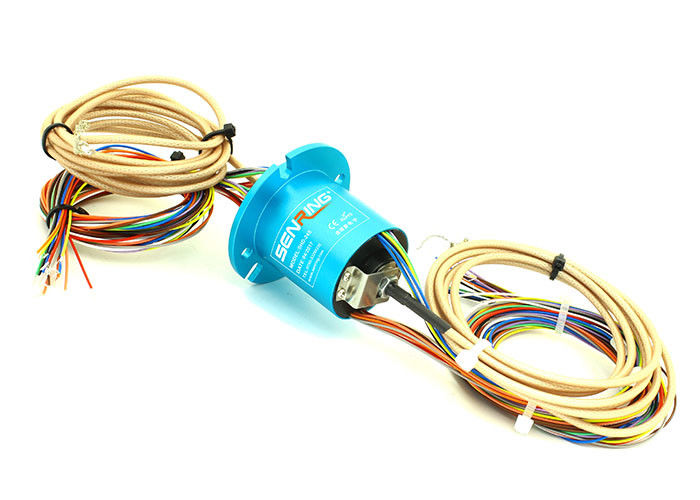

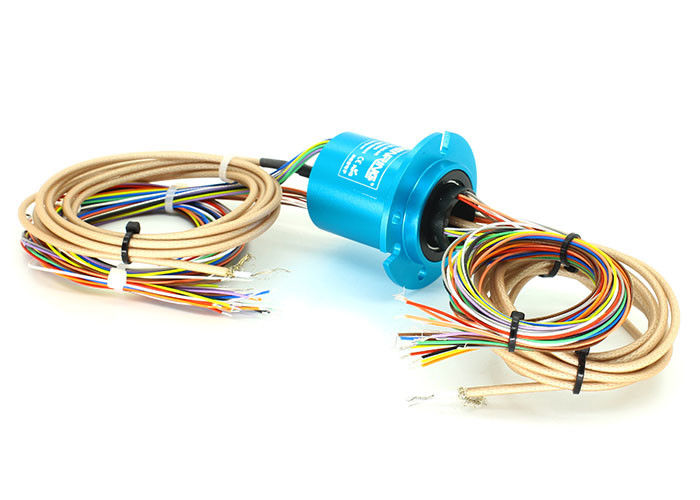

Подгонянное кольцо выскальзывания HD-SDI для кольцо выскальзывания капсулы HD-SDI/Hd-Mi 1080P
Описание кольца выскальзывания O032-24 HD-SDI
Кольцо выскальзывания серии HD SENRING O032-24 видео-, может передать 1 сигнал видеосигнала канала HD, сигнала DC~3GHz коаксиальный HD или 12 цепей 2A когда 360° roating, проектная скорость: 100RPM.SHD-24 кольцо выскальзывания серии HD, OD 32.8mm, длина 47, MMCX, коаксиловый разъем SMA опционный.
Особенности кольца выскальзывания O032-24 HD-SDI
1. поддержка DC~3GHz, может конюшня передать сигнал vedio 1080P HD;
2. Твердый, с фланцом;
3. Может передать 1 силу/сигнал цепей 2A кольца выскальзывания +12 канала HD видео- когда вращать 360°;
4. OD: 32.8mm, длина: 47mm;
5. Смогите быть совмещено для того чтобы передать сигнал HF, сигнал управления, видеосигнал и другие сигналы;
6. Превосходное электрическое представление передачи и вращения;
7. Типичное применение: Контроль состояния безопасности HD, фотокамера, камера HD и другие поля.
Технические данные кольца выскальзывания серии o032-24
| Интенсивность частоты | DC-3GHz |
| Зыбкость вносимой потери | +/-0.05dB |
| Спецификация | RG405 |
| VSWR | ≤1.3 |
| импеданс | 50Ω |
| Механические данные | |
| спецификации | данные |
| срок пригодности | 10millions для ref (зависит от условий труда) |
| Вращая скорость | 250RPM непрерывно |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| вращающий момент | 0.1N.m+ (цепи 0.03N.m/6) |
| Вносимая потеря | 0.65dB/1GHz Макс |
| потеря возвращения | -18 dB/1GHz Макс |
| Максимальная скорость | 50RPM |
| Зыбкость VSWR | +/--0,05 |
| Стиль | BNC/F (варианты) |
| Электрические данные | |
| спецификации | данные |
| ряд напряжения тока | 0∼440VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG26# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 250mm (смогите быть подгоняно) |
| Диэлектрическая прочность | 500VAC@50Hz, 60s |
| Электрический шум | < 0=""> |
| Электрический шум | < 10m=""> |
| Сертификат CE | Да |
| материал | RoHS уступчивое |

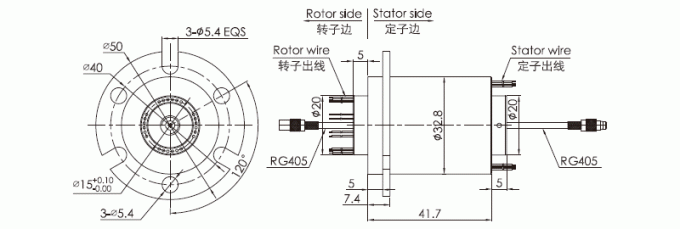

Чертеж
вопросы и ответы:
1. Что кольцо выскальзывания?
Кольцо выскальзывания электро-механический прибор который позволяет передаче силы и электрических сигналов от неподвижного к вращая структуре. Кольцо выскальзывания можно использовать в любой электро-механической системе которая требует вращения пока передающ силу или сигналы. Оно может улучшить механическое представление, упростить работу энергетической системы и исключить повреждени-прональные провода качая от передвижных соединений.
2. Вы предлагаете изготовленные на заказ кольца выскальзывания?
Да, если вы уверены, то что изготовленному на заказ/доработанному решению наиболее вероятно необходимо или нужна помощь в вашем выборе, свяжитесь мы для того чтобы получить начатый. Наши инженеры придут вверх с идеальным решением для ваших потребностей.
