Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
HF0118-12
Свяжитесь мы

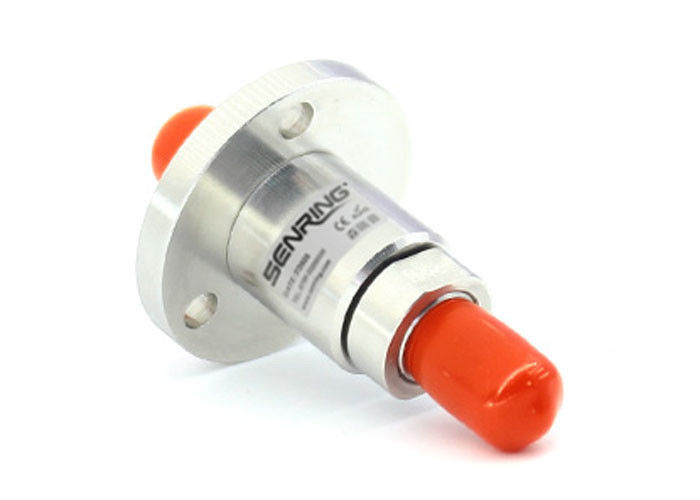

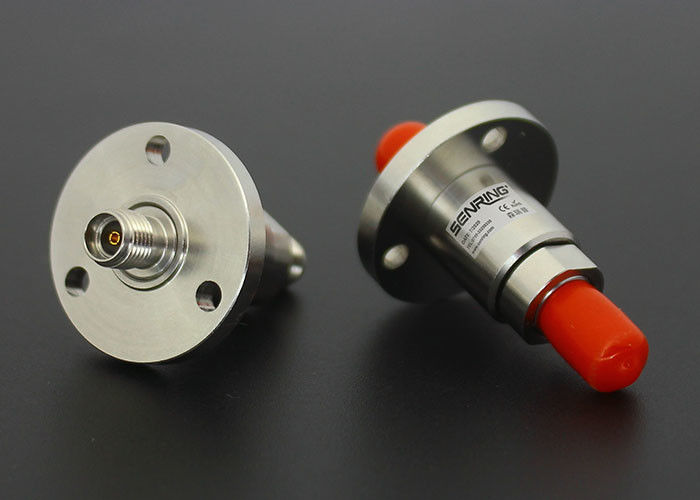

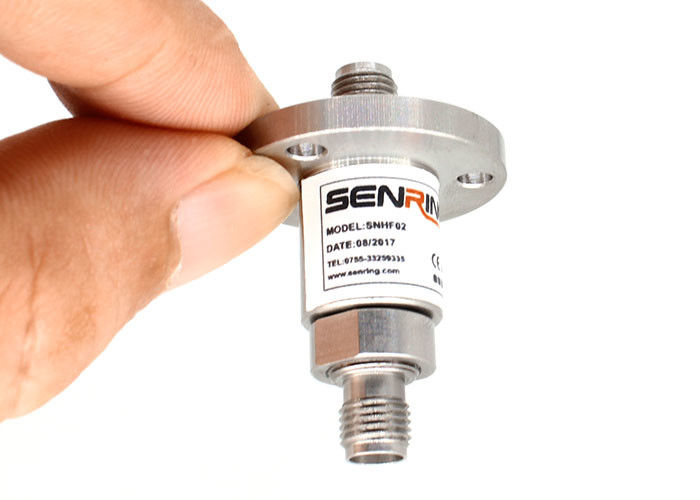

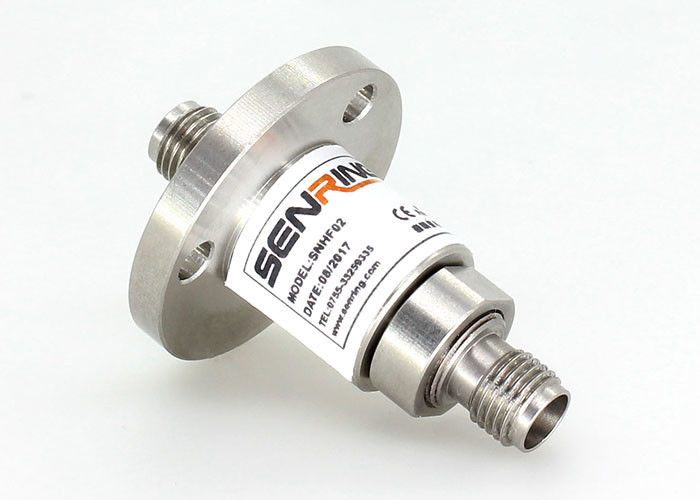

Роторные 18 Ghz высокочастотные соединяют/Slipring с одиночным каналом для пользы применения корабля
Описание высокочастотного роторного соединения HF0118-12
Кольцо выскальзывания коаксиального кабеля серии SENRING HF0118-12 1 кольцо выскальзывания канала 18GHz rf роторное совместное, частота DC~18GHz, соединитель SMA-K/SMA-K, скорость 100RPM работы. HF0118-12 используемый передавать сетноых-аналогов и цифровых сигналов.
Особенности высокочастотного роторного соединения HF0118-12
1. канал RF: 1 канал;
2. Частота: DC~18GHz;
3. Низкие вносимая потеря и коэффициент напряжения стоячей волны;
4. Корабл-принесенное применение для спутниковой антенны, корабль, радиолокатор, стенд теста антенны микроволны….etc; ;
5. Использованный в непрерывных приборах вращения 360° для того чтобы перенести высокочастотные сигналы;
6. Интегрированная структура, легкая установка;
Технические данные высокочастотного роторного соединения HF0118-12
| Тип соединителя | SMA-K (50Ω) |
| Частота | DC до 18 Ghz |
| VSWR (максимальное) | 1.3@DC до 10 GHz 1.4@DC до 18 GHz |
| Зыбкость VSWR (максимальная) | 0,05 |
| Пиковая сила (максимальная) | 3000W |
| Вращая скорость (максимальная) | 250RPM |
| Начинающ вращающий момент (максимальный) | 0.5N.cm |
| Аксиальная нагрузка соединителя (максимальная) | ±0.1N |
| Изолируя материал | PTFE |
| Температура | -55 к +85℃ (температура работы) -55 к +85℃ (температура хранения) |
| Ранг IP | Acc IP 40. EN 60529 |
| Стиль | Я тип |
| Участок ВАУ (максимальная степень) | 1° |
| Вносимая потеря | 0,25 DC dB @ до 10 GHz 0,30 dB @10 до 18 GHz |
| Зыбкость вносимой потери | 0,05 dB |
| Средняя мощность (максимальная) | 500 GHz w @1 200 W @6GHz 100 GHz w @12 30 W @18GHz |
| срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая вращающий момент (максимальный) | 0,5 N.cm |
| Радиальная нагрузка соединителя (максимальная) | ±0.1N |
| Влажность | 95% (влажность работы) 85% (влажность хранения) |

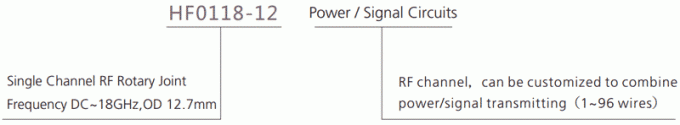

Описание номера детали

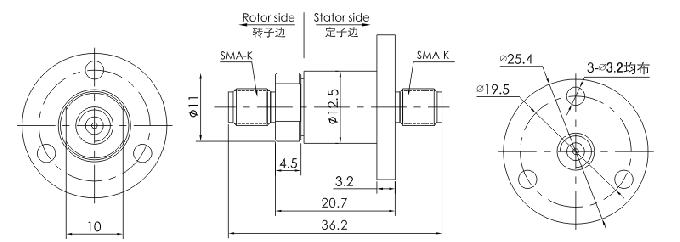

Чертеж
