Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
HF0103-07
Свяжитесь мы

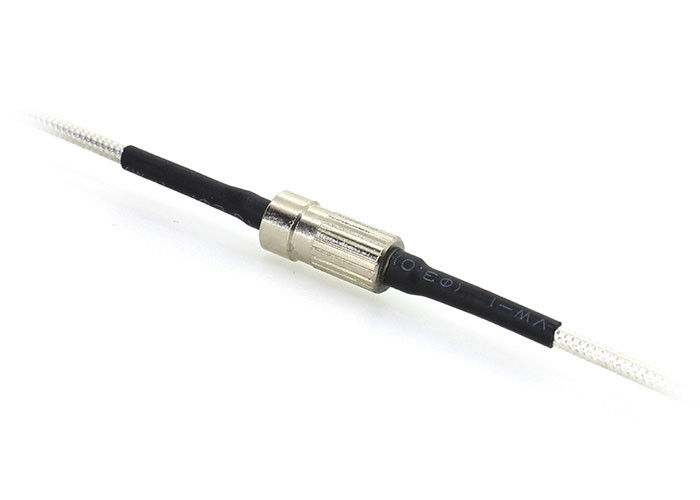

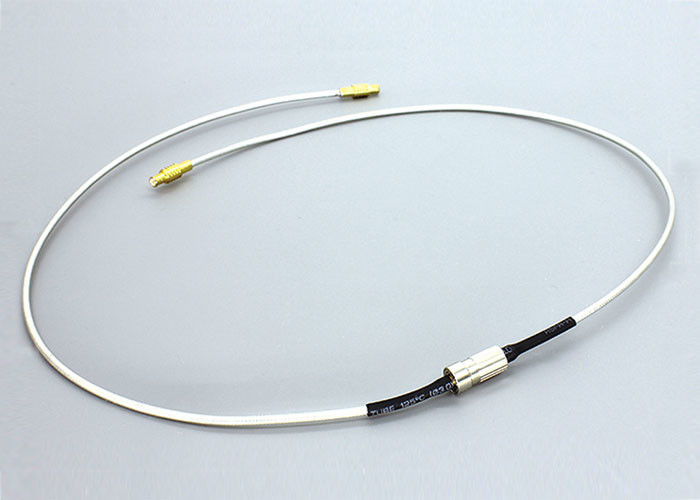

1 кольцо совместных канала 3GHz высокочастотное роторное/выскальзывания для Суда теста антенны микроволны
Описание высокочастотного роторного соединения HF0103-07
Соединение RF серии SenRing HF0103-07 роторное одноканальное соединение RF роторное с диапазоном изменения частот DC к 3GHz. Совместный тип использует кабель RJ405, и максимальная скорость 100RPM. HF0103-07 продукт специально превратилось для того чтобы соотвествовать передачи высокоскоростное серийное цифрового или аналоговых сигналов. Оно не поддерживает смешанную передачу течения и сигналов. Если вам нужно совместить передачу течения и сигналов, то вы можете выбрать другие модели.
Особенности высокочастотного роторного соединения HF0103-07
1. тип соединителя: коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители);
2. Оно использовано в непрерывных приборах вращения 360° для того чтобы перенести сигналы 1 канала высокочастотные;
3. Частота DC~3GHz;
4. Низкие вносимая потеря и коэффициент напряжения стоячей волны;
Применение для спутниковой антенны, корабля, радиолокатора, стенд теста антенны микроволны….etc;
Технические данные высокочастотного роторного соединения HF0103-07
| Тип соединителя | коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители) |
| Частота | DC до 3 Ghz |
| VSWR (максимальное) | 1.7@DC до 3 GHz |
| Зыбкость VSWR (максимальная) | 0,05 |
| Пиковая сила (максимальная) | 500W |
| Вращая скорость (максимальная) | 250RPM |
| Начинающ вращающий момент (максимальный) | 0.5N.cm |
| Аксиальная нагрузка соединителя (максимальная) | ±0.1N |
| Изолируя материал | PTFE |
| Температура | -55 к +85℃ (температура работы) -55 к +85℃ (температура хранения) |
| Стиль | Я тип |
| Участок ВАУ (максимальная степень) | 1° |
| Вносимая потеря | 0,25 DC dB @ до 1,5 GHz 0,30 dB @10 до 3 GHz |
| Зыбкость вносимой потери | 0,05 dB |
| Средняя мощность (максимальная) | 200 GHz w @1.5 500 W @3GHz |
| срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая вращающий момент (максимальный) | 0,5 N.cm |
| Радиальная нагрузка соединителя (максимальная) | ±0.1N |
| Ранг IP | Acc IP 40. EN 60529 |
| Влажность | 95% (влажность работы) 85% (влажность хранения) |

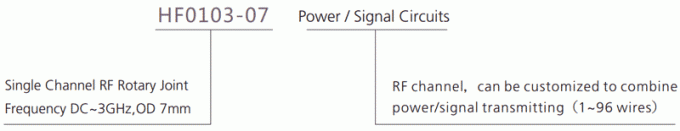

Описание номера детали

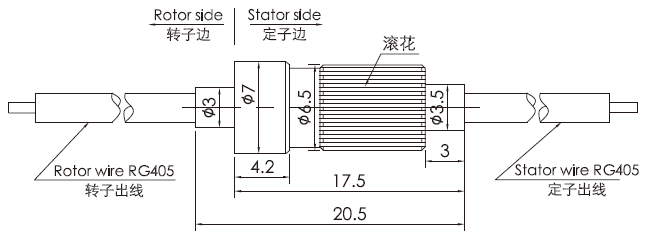

Чертеж
Высокочастотное роторное соединение также смогло быть вызвано высокочастотным кольцом выскальзывания. Этот вид роторного соединения может быть элементом который установил на кабель или аппаратуру как передавать или ломать линию электрических соединений.
Если вы имеете специфическое подгонянное требование, то пожалуйста чувствуйте что свободный для того чтобы посоветовать с нами так, что наши инженер по сбыту смогла порекомендовать самый соответствующий продукт к вам для вас ссылка.
