Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
HF0103-22
Свяжитесь мы
Работайте соединение канала скорости 100RPM одиночное Rf роторное совместное Singal коаксиальное роторное

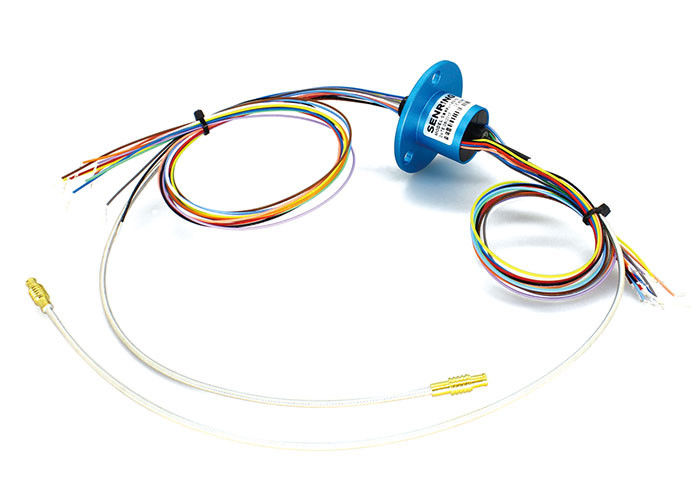

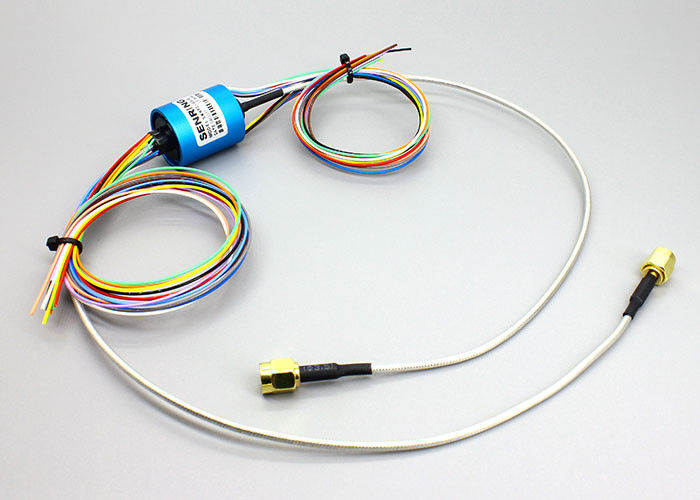

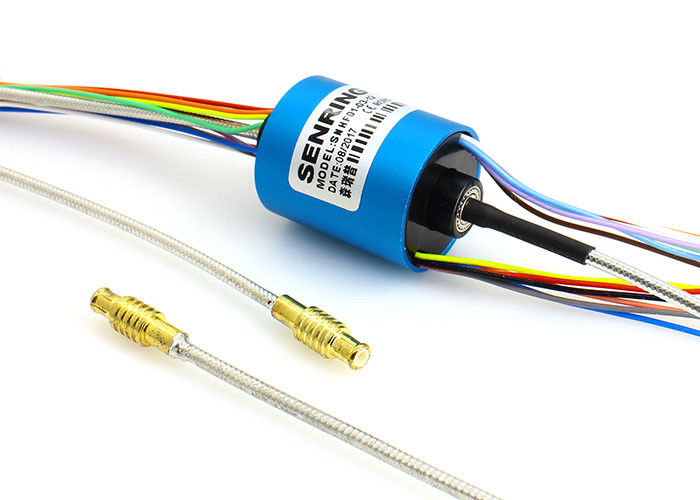

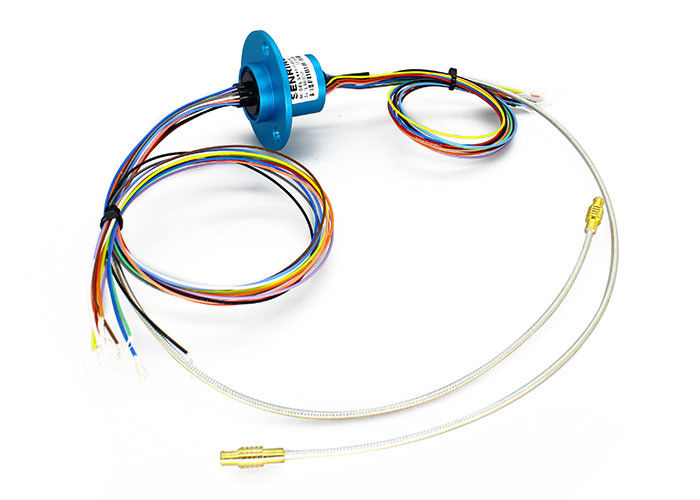

Описание высокочастотного роторного соединения HF0103-22
Кольцо выскальзывания коаксиального кабеля серии SENRING HF0103-22 1 соединение канала коаксиальное роторное, частота DC~3GHz, RJ405 соединитель, скорость 100RPM работы. HF0103-22 может совместить передавая силу или сигналы (1-12 проводов), частота DC-3GHz.
Особенности высокочастотного роторного соединения HF0103-22
1. тип соединителя: коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители)
2. использованный в непрерывных приборах вращения 360° для того чтобы перенести высокочастотные сигналы;
3. Может быть силой комбайна передавая или сигналами (1-12 проводами);
4. Сигналы поддержки DC~3GHz высокочастотные;
5. Низкие вносимая потеря и коэффициент напряжения стоячей волны;
Применение:
спутниковая Корабл-принесенная антенна, корабль, радиолокатор, стенд теста антенны микроволны….etc;
Технические данные высокочастотного роторного соединения HF0103-22
| Тип соединителя | коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители) |
| Частота | DC до 3 Ghz |
| VSWR (максимальное) | 1.7@DC до 3 GHz |
| Зыбкость VSWR (максимальная) | 0,05 |
| Пиковая сила (максимальная) | 500W |
| Вращая скорость (максимальная) | 250RPM |
| Начинающ вращающий момент (максимальный) | 0.5N.cm |
| Аксиальная нагрузка соединителя (максимальная) | ±0.1N |
| Изолируя материал | PTFE |
| Температура | -55 к +85℃ (температура работы) -55 к +85℃ (температура хранения) |
| Стиль | Я тип |
| Участок ВАУ (максимальная степень) | 1° |
| Вносимая потеря | 0,25 DC dB @ до 1,5 GHz 0,30 dB @10 до 3 GHz |
| Зыбкость вносимой потери | 0,05 dB |
| Средняя мощность (максимальная) | 200 GHz w @1.5 500 W @3GHz |
| срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая вращающий момент (максимальный) | 0,5 N.cm |
| Радиальная нагрузка соединителя (максимальная) | ±0.1N |
| Ранг IP | Acc IP 40. EN 60529 |
| Влажность | 95% (влажность работы) 85% (влажность хранения) |
| Механический | |
| Срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая скорость | 250RPM |
| Температура | -30℃~80℃ |
| Влажность | RH 0~85% |
| Материал контакта | золото-золото |
| Расквартировывать материал | пластиковый |
| Вращающий момент | 0.05N.m+0.01 |
| Электрический | ||
| Спецификации. | Сила | Сигнал |
| Ряд напряжения тока | 0~240VAC/VDC | 0~240VAC/VDC |
| Сопротивление Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Спецификации подводящего провода. | AWG#26 Серебр-покрыло тефлон | |
| Длина подводящего провода | стандарт 150mm (смогите быть подгоняно) |
|
| Сопротивление Insolution | 300VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| Ранг IP | IP51 | |

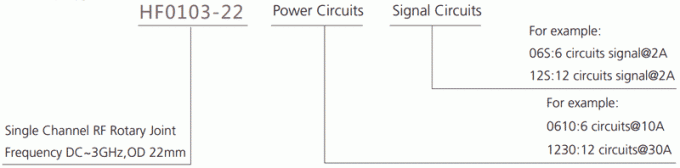

Описание номера детали

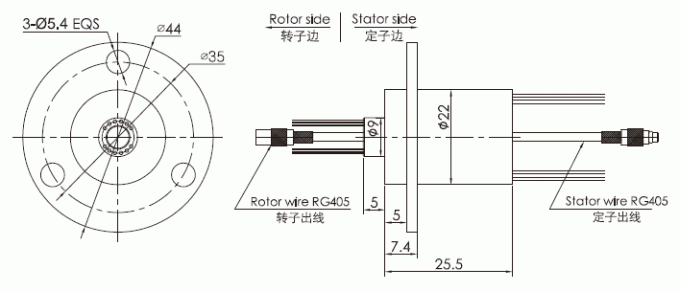

Чертеж
Список типовой модели
| модельный список | Канал RF | Частота | Цепи нет (10A) | Цепи нет (0~2A) | Длина l (mm) |
| HF0103-22-06 | 1 канал | DC~3GHz | 0 | 06 каналов | 25.5mm |
| HF0103-22-12 | 1 канал | DC~3GHz | 0 | 12 канала | 25.5mm |
