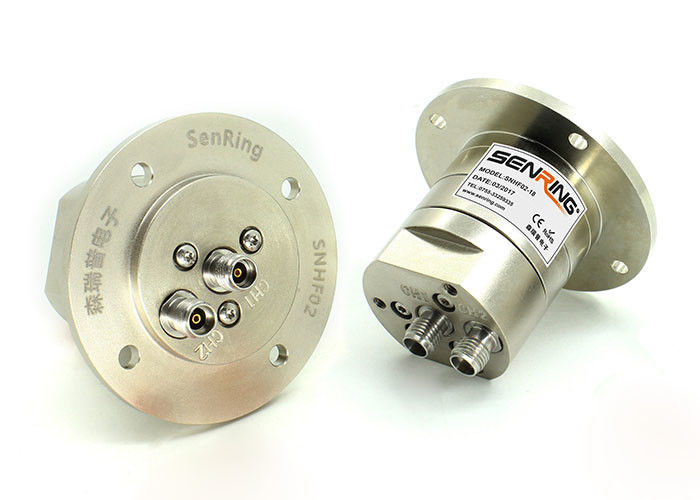

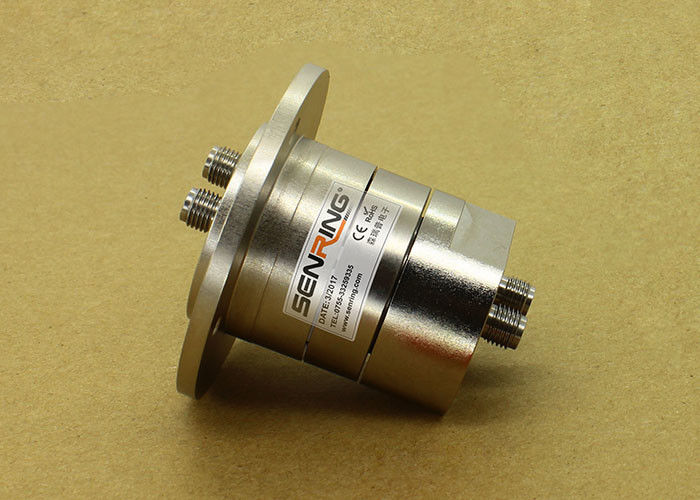

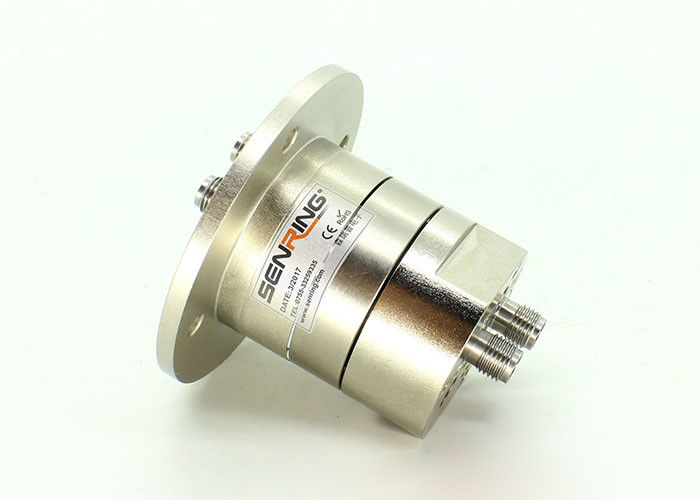

Удваивает - соединение канала 18GHz высокочастотное роторное для спутниковой антенны
Описание высокочастотного роторного соединения HF0218-31
Серия SENRING HF0218-31 двойная - соединитель канала 18GHz RF роторный, частота DC~18GHz, соединитель SMA-K/SMA-K, вращая скорость 60RPM.HF0218-31 используемый передавать сетноого-аналогов и цифровые сигналы, канал RF, можно подгонять для совмещения силы/сигнала
Особенности высокочастотного роторного соединения HF0218-31
1. канал RF: 2 канала;
2. Частота: DC~18GHz+DC~5GHz;
3. Низкие вносимая потеря и коэффициент напряжения стоячей волны;
4. Корабл-принесенное применение для спутниковой антенны, стручков, корабля, радиолокатора, стенд теста антенны микроволны….etc; ;
5. Использованный в непрерывных приборах вращения 360° для того чтобы перенести высокочастотные сигналы;
6. Интегрированная структура, легкая установка;
Технические данные высокочастотного роторного соединения HF0218-31
| Роторные совместные спецификации. | ||
| канал 1 | канал 2 | |
| Тип соединителя | SMA-K | SMA-K |
| Стиль | Я тип | Я тип |
| Частота | DC до 18 GHz | DC до 5 GHz |
| Пиковая сила (максимальная) | 3000W | 3000W |
| Средняя мощность (максимальная) | 50 w @ 18 GHz | 50 w @ 5 GHz |
| VSWR (максимальное) | 1,2 @ 0 до 4 GHz 1,5 @ 4 до 18 GHz |
1,4 @ 0 до 2 GHz 2,0 @ 2 до 5 GHz |
| Зыбкость VSWR (максимальная) | 0,04 | 0,36 |
| Вносимая потеря | 0,08 dB @ 4 GHz 0,48 dB @ 18 GHz |
0,48 dB @ 2 GHz 0,98 dB @ 5 GHz |
| Зыбкость вносимой потери | 0,05 dB | 0,25 dB |
| Участок ВАУ (максимальная степень) | 1 ° | ° 2 |
| Изоляция | dB 60 | |
| Вращая скорость (максимальная) | 60RPM |
| Начинающ вращающий момент (максимальный) | 5N.cm |
| Температура | -40 к +70℃ (температура работы) |
| -50 к +70℃ (температура хранения) |
| Срок пригодности | > 10 миллионов для ref (зависит от условий труда) |
| Вращая вращающий момент (максимальный) | 5 Ncm |
| Влажность | 85% (влажность работы) |
| 95% (влажность хранения) | |
| Изолируя материал | PTFE |
| Ранг IP | IP 60 согласно с EN 60529 |

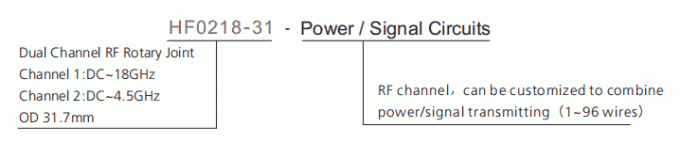

Описание номера детали

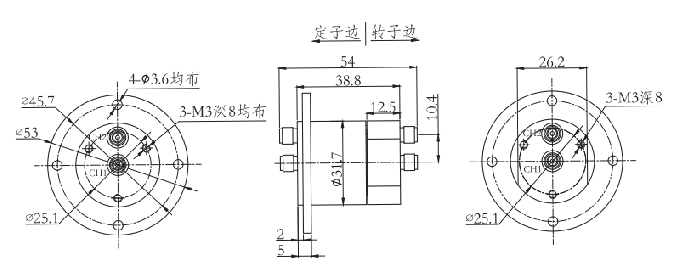

Чертеж
