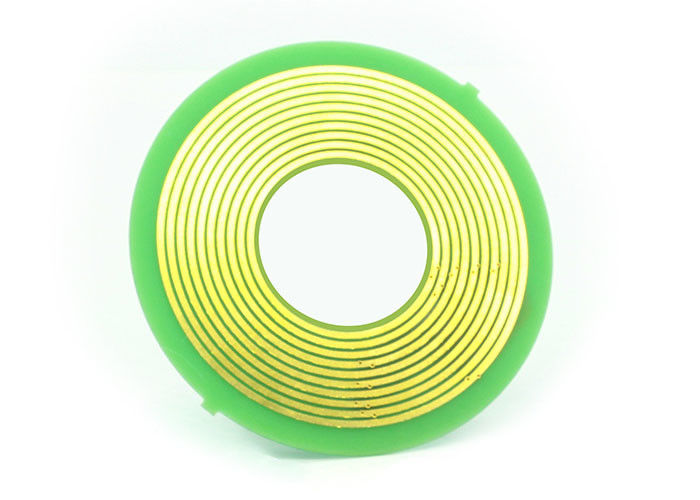

сила/сигнал цепей поддержки кольца 0~12 выскальзывания блинчика Pcb Dia отверстия 38.1mm

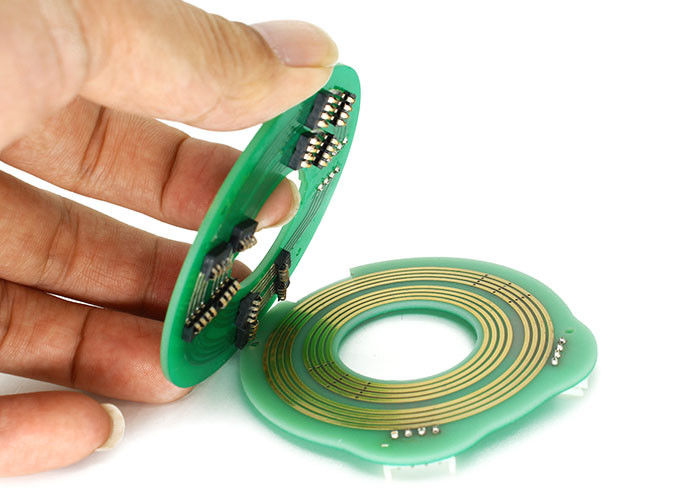

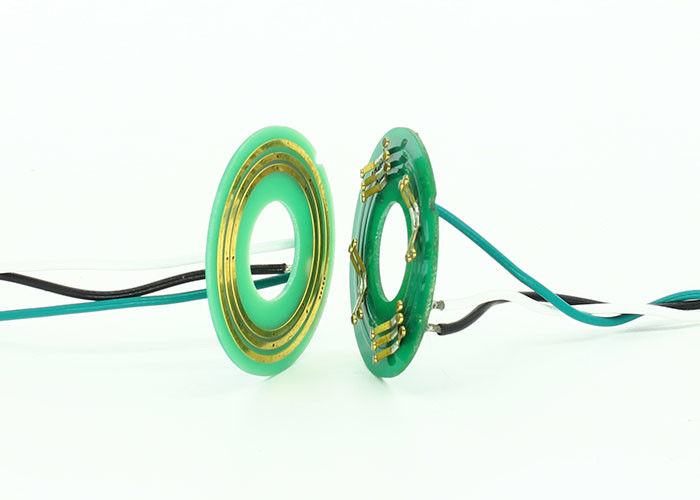

Описание кольца выскальзывания блинчика PCB P038
Кольцо выскальзывания PCB серии P038, размер 38.1mm отверстия, толщина 6mm (минимальная толщина 5mm). Материал PCB серии P038 новаторский, принимает ультра-трудную плакировку золота и ультра-толстый медный процесс фольги, поддерживает 2~12 цепи силу и совмещенную сигналом передачу
Особенности кольца выскальзывания блинчика PCB P038
1. Размер отверстия: 38,1, толщина: 6mm;
2. Сила/сигнал цепей поддержки 0~12;
3. Принимающ технологию щетки волокна для того чтобы убеждаться надежный контакт под очень низким трением;
4. Низкое контактное сопротивление, отсутствие твердых частиц трением;
5. Смогите быть совмещено для того чтобы передать сигнал точности и силу поставки;
6. Щетка драгоценного металла обеспечить высокие стабильность и надежность.
Конкурентные преимущества
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

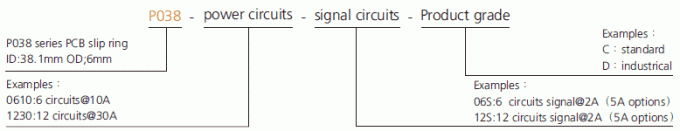

Описание номера детали

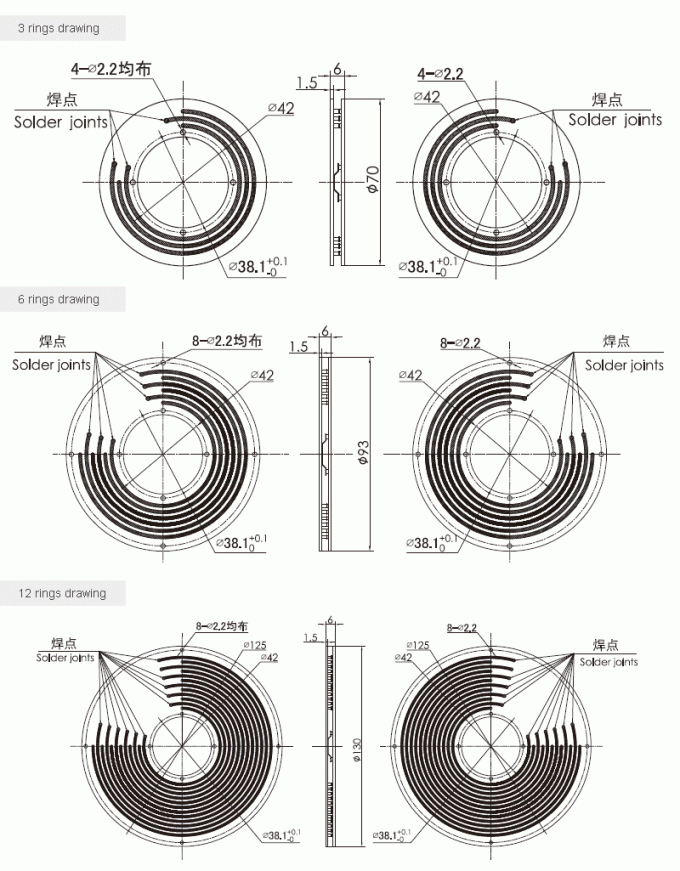

Чертеж кольца выскальзывания блинчика PCB P038
Список типовой модели
| Модель | 10A | signal/5A | Кольца |
| P038-0310 | 3 | 0 | 3 |
| P038-0210-04S | 2 | 4 | 6 |
| P038-06S | 0 | 6 | 6 |
| P038-1210 | 12 | 0 | 12 |
| P038-0410-08S | 4 | 8 | 12 |
| P038-0810-04S | 8 | 4 | 12 |
| P038-03S | 0 | 3 | 3 |
| P038-0410-02S | 4 | 2 | 6 |
| P038-0610 | 6 | 0 | 6 |
| P038-0210-10S | 2 | 10 | 12 |
| P038-0610-06S | 6 | 6 | 12 |
| P038-12S | 0 | 1 | 12 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания
Таблица ранга кольца выскальзывания блинчика PCB P038
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 100RPM | революции 5 миллионов | драгоценный металл |
| D: industrical | 300RPM | революции 20 миллионов |
золото-золото
|
