высокий шум кольца выскальзывания блинчика стабильности низкий электрический и супер длинный срок пригодности

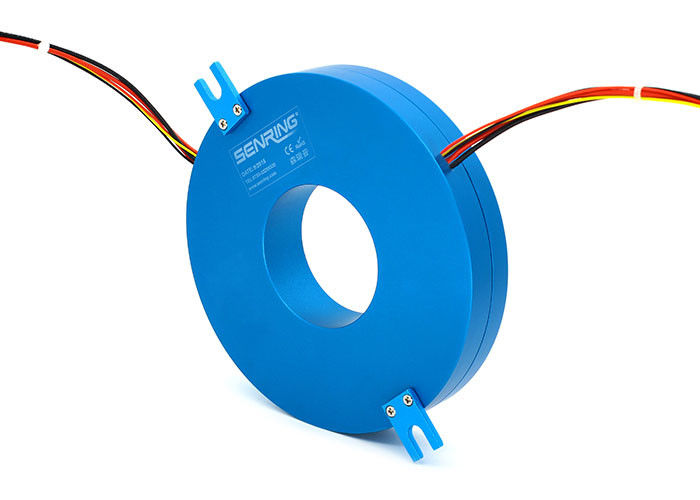

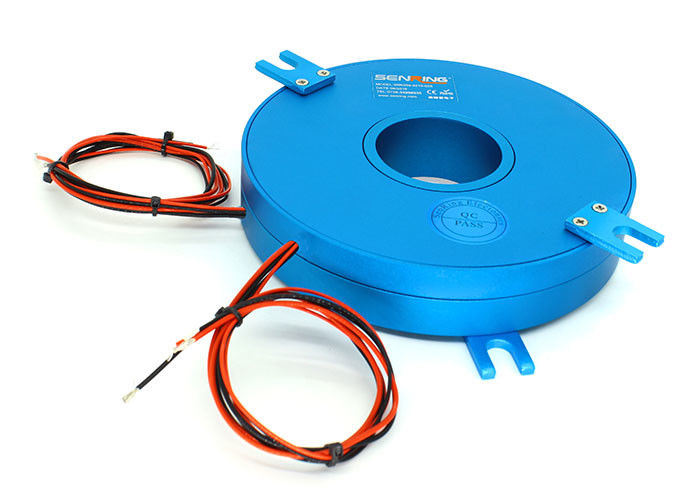

Описание кольца выскальзывания блинчика k270
Кольцо выскальзывания блинчика серии SenRing K270 очень тонкое кольцо выскальзывания с диаметром расточки 70mm и толщиной 30mm. Различные спецификации наружного диаметра от 152mm до 520mm. Кольцо выскальзывания блинчика серии K270 главным образом использовано в оборудовании с очень ограниченным космосом установки и строгими ограничениями на толщине кольца выскальзывания (высоте) которая может расширить горизонтальный космос. Кольцо выскальзывания блинчика принимает особенный материал процесса и драгоценного металла вакуумной пропитки для щетки, которая имеет высокую стабильность, обеспечивающ превосходное электрическое представление передачи и проведение вращения. Сравненный с подобными продуктами, кольцо выскальзывания блинчика SenRing имеет основные особенности низкого вращающего момента, низкой носки, низкого электрического шума, и длинной с ультра жизни. Типовая модель поддерживает 2-48 каналов 2-20A настоящего/сигнала.
Особенности кольца выскальзывания блинчика k270
1. толщина (высота): 30mm;
2. Размер отверстия: 70mm, OD: 152mm~520mm;
3. Технология особенного вакуума герметизируя & щетка драгоценного металла обеспечить высокое представление надежности передавая и вращая;
4. Можно совместить для того чтобы передать различные сигналы как высокочастотные сигналы, сигналы управления и видеосигналы, etc;
5. Превосходное передавая и вращая представление;
6. Низкий вращающий момент, низкое трение, низкий электрический шум и супер длинный срок пригодности;
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

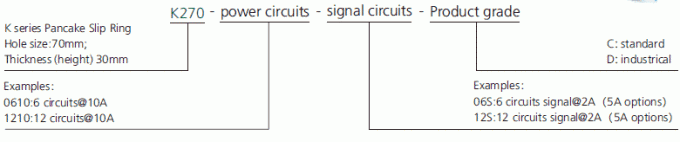

Описание номера детали

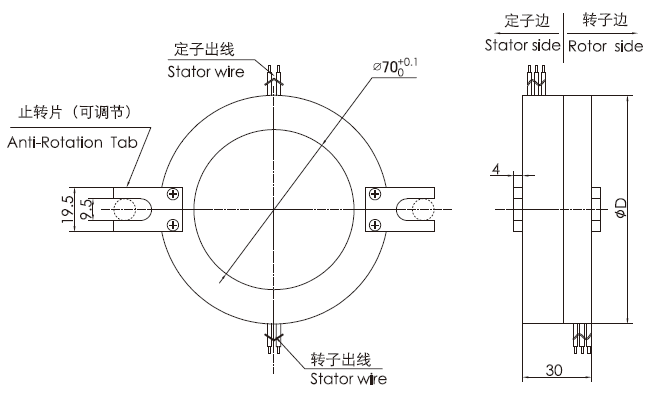

Чертеж кольца выскальзывания блинчика k270
Список типовой модели
| Модель | signal/5A | 10A | 20A | OD (mm) |
| K270-02S | 2 | 0 | 0 | 152 |
| K270-0210 | 0 | 2 | 0 | 152 |
| K270-0210-02S | 2 | 2 | 0 | 168 |
| K270-0410 | 0 | 4 | 0 | 168 |
| K270-06S | 6 | 0 | 0 | 184 |
| K270-0610 | 0 | 6 | 0 | 184 |
| K270-0620 | 0 | 0 | 6 | 184 |
| K270-0210-04S | 4 | 2 | 0 | 184 |
| K270-12S | 12 | 0 | 0 | 232 |
| K270-1210 | 0 | 12 | 0 | 232 |
| K270-1220 | 0 | 0 | 12 | 232 |
| K270-0610-06S | 6 | 6 | 0 | 232 |
| K270-0620-06S | 6 | 0 | 6 | 232 |
| K270-S18 | 18 | 0 | 0 | 280 |
| K270-1810 | 0 | 18 | 0 | 280 |
| K270-0610-12S | 12 | 6 | 0 | 280 |
| K270-1210-06S | 6 | 12 | 0 | 280 |
| K270-0810-10S | 10 | 8 | 0 | 280 |
| K270-24S | 24 | 0 | 0 | 328 |
| K270-2410 | 0 | 24 | 0 | 328 |
| K270-0610-18S | 18 | 6 | 0 | 328 |
| K270-1210-12S | 12 | 12 | 0 | 328 |
| K270-36S | 36 | 0 | 0 | 424 |
| K270-48S | 48 | 0 | 0 | 520 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing
таблица ранга кольца выскальзывания блинчика k270
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
