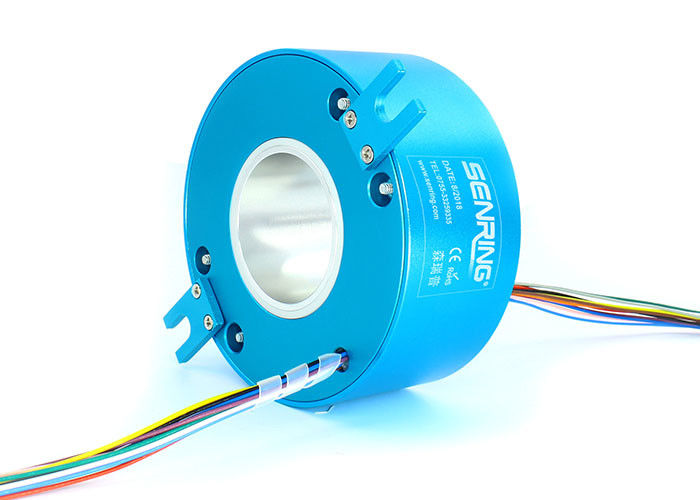

Собрание мотора колец выскальзывания блинчика кольца выскальзывания электрическое со сквозным размером скважины 80mm
Описание кольца выскальзывания блинчика k380
Кольцо выскальзывания блинчика серии K380, размер 80mm отверстия, OD 156mm, ряды толщины от 18.2~88.6mm. Со структурой сплава AL, sprecious материал контакта плакировкой металла +gold который обеспечивает стабилизированное вращение и низкую зыбкость сопротивления.
Как другая форма хотя кольца выскальзывания отверстия, кольца выскальзывания блинчика конструированы для где-то вертикального космоса ограниченный
пока горизонтальный космос более менее рестриктивн. Технология особенного глубокого вакуума герметизируя & щетка драгоценного металла обеспечить высокую надежность
передавая и вращая представление кольца выскальзывания. С много преимуществ как низкий вращающий момент, низкое трение, низкий электрический шум
и длинная жизнь, кольца выскальзывания блинчика главным образом приложена для того чтобы передать точный сигнал вместе с силой, также смогла быть смешана с
жидкий передавать средств массовой информации (как гидравлическое или пневматическое
Особенности кольца выскальзывания блинчика k380
1. размер отверстия: 80mm.OD: 156mm;
2. Ряды толщины от 18.2~88.6mm опционного;
3. Материал контакта обработанный с percious металлом и супер трудным позолоченным;
4. Убеждайтесь стабилизированное вращение и низкая зыбкость сопротивления;
5. Смогите быть совмещено для того чтобы передать точный сигнал вместе с силой;
6. Щетка драгоценного металла обеспечить высокую передачу стабильности и надежности.
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

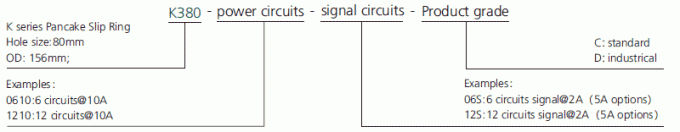

Описание номера детали

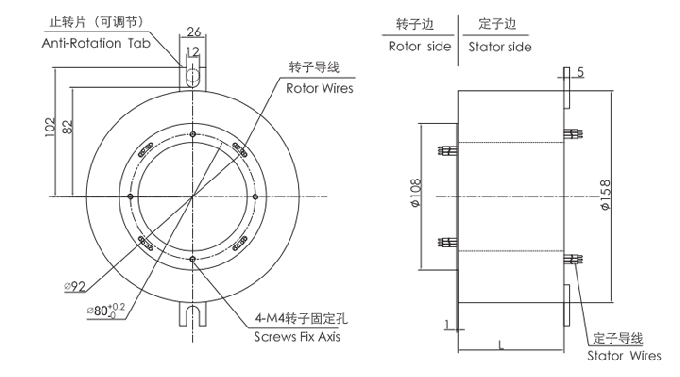

Чертеж кольца выскальзывания блинчика k380
Список типовой модели
| Модель | signal/5A | 10A | 20A | Длина l (mm) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50,2 |
| k380-1210 | 0 | 12 | 0 | 50,2 |
| k380-1220 | 0 | 0 | 12 | 50,2 |
| k380-0610-06S | 6 | 6 | 0 | 50,2 |
| k380-0620-06S | 6 | 0 | 6 | 50,2 |
| k380-18S | 18 | 0 | 0 | 69,4 |
| k380-1810 | 0 | 18 | 0 | 69,4 |
| k380-0610-12S | 12 | 6 | 0 | 69,4 |
| k380-1210-06S | 6 | 12 | 0 | 69,4 |
| k380-0810-10S | 10 | 8 | 0 | 69,4 |
| k380-24S | 24 | 0 | 0 | 88,6 |
| k380-2410 | 0 | 24 | 0 | 88,6 |
| k380-0610-18S | 18 | 6 | 0 | 88,6 |
| k380-1210-12S | 12 | 12 | 0 | 88,6 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing
таблица ранга кольца выскальзывания блинчика k380
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
