Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
P025
Свяжитесь мы
сопротивление кольца выскальзывания блинчика Dia отверстия 25.4mm ультра низкое, профессиональное решение

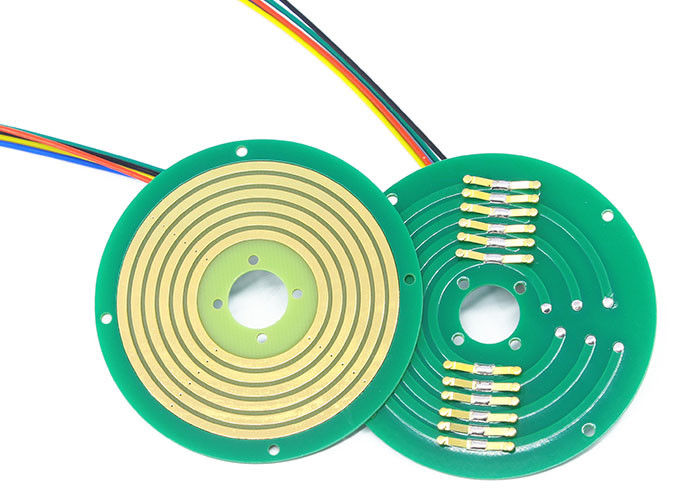

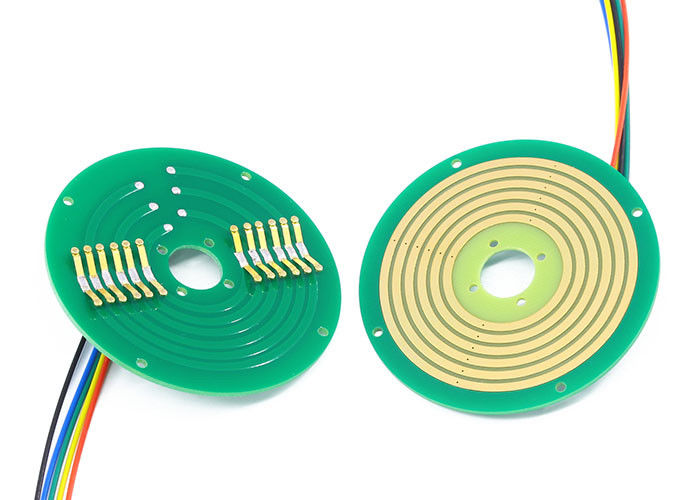

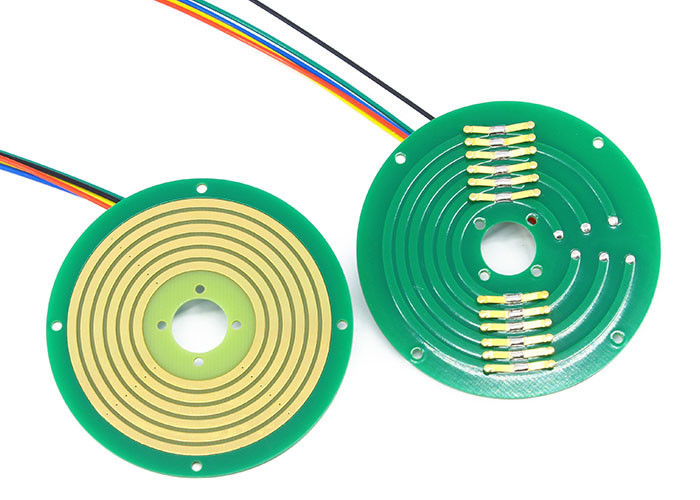

Описание кольца выскальзывания блинчика PCB P025
Кольцо выскальзывания PCB серии P025 имеет внутренний диаметр 25.4mm и толщину 6mm (самая тонкая может достигнуть 5mm). Серия P025 новаторски использует субстрат PCB, ультра-трудную обработку плакировкой золота, и ультра-толстую медную технологию фольги для того чтобы поддержать смешанную передачу течения и сигнала. Она имеет характеристики высокой стабильности, низкого вращающего момента, малопотертого, не требующего ухода, низкого электрического шума, и длинной с ультра продолжительности жизни.
Особенности кольца выскальзывания блинчика PCB P025
1. Размер отверстия: 25,4, толщина: 6mm;
2. Сила/сигнал цепей поддержки 0~12;
3. Принимающ технологию щетки волокна для того чтобы убеждаться надежный контакт под очень низким трением;
4. Низкое контактное сопротивление, отсутствие твердых частиц трением;
5. Смогите быть совмещено для того чтобы передать сигнал точности и силу поставки;
6. Щетка драгоценного металла обеспечить высокие стабильность и надежность.
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼440VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |
Описание номера детали

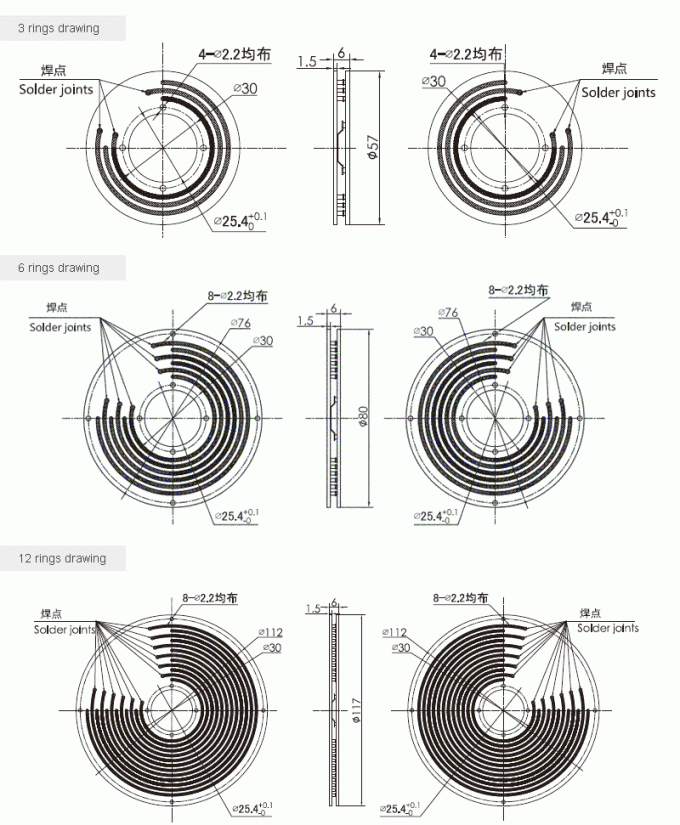

Чертеж кольца выскальзывания блинчика PCB P025
Список типовой модели
| Модель | 10A | signal/5A | Кольца |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, цепь нет.
Таблица ранга кольца выскальзывания блинчика PCB P025
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 100RPM | революции 5 миллионов | драгоценный металл |
| D: industrical | 300RPM | революции 20 миллионов |
золото-золото
|
Когда вы будете иметь ограничение высоты, кольца выскальзывания «блинчика» - также вызвал кольцо «плоскими» или «диском» - смогли быть самым лучшим решением. Эти блоки кольца выскальзывания основаны на в форме диск роторе, который врезан с концентрическими пазами для того чтобы снести сигнал и силу, с собранием блока щетки установленным над верхней частью для того чтобы подействовать как статор. Мы можем подгонять этот тип кольца выскальзывания от 4 до 50 каналов, в любой разбивочный размер скважины. Контакты используют драгоценные металлы и скорость обработки зависит от числа каналов и общего размера кольца выскальзывания.
