Место происхождения:
Китай
Фирменное наименование:
senring
Сертификация:
CE, ISO9001
Номер модели:
K238
Свяжитесь мы

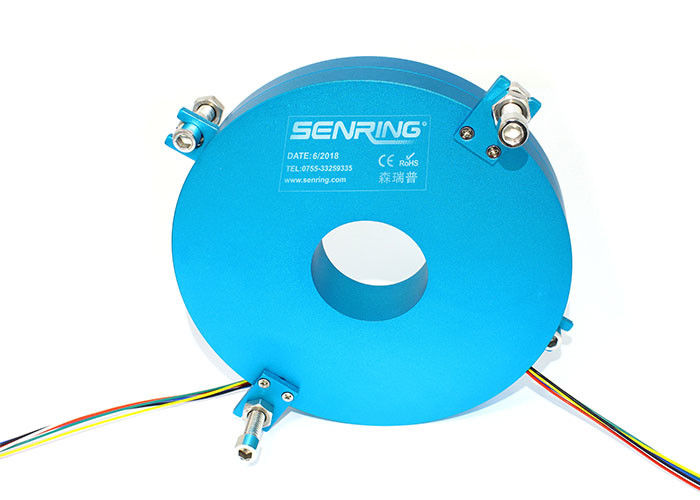

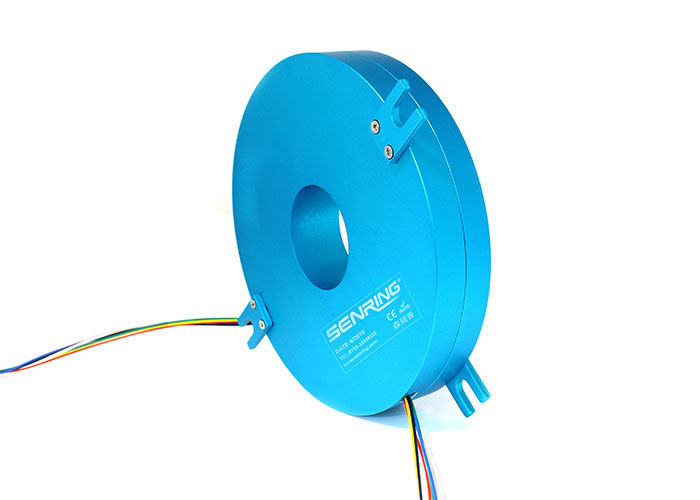

Кольцо выскальзывания блинчика с супер тонкой толщиной 30mm размера 40mm отверстия толщины
Описание кольца выскальзывания блинчика k238
Кольца выскальзывания блинчика серии SenRing K238 ультратонкие кольца выскальзывания с диаметром расточки 40mm, толщиной 30mm, и различными наружными спецификациями диаметра выстраивая в ряд от 120mm до 488mm. Кольца выскальзывания блинчика серии K238 широко использованы в ограниченном оборудовании космоса установки со строгими ограничениями на толщине кольца выскальзывания (высоте), которая может расширить горизонтальный космос прибора. Кольца выскальзывания блинчика принимают особенный материал процесса и драгоценного металла вакуумной пропитки для щетки, с высокой стабильностью для обеспечения превосходной электрической передачи и вращательного представления. Сравненный к подобным продуктам, выскальзывание блинчика SenRing звенит вращающий момент особенности низкий, низкая носка, низкий электрический шум, и длинной с ультра продолжительность жизни. Типовая модель поддерживает 2-48 каналов 2-20A настоящего/сигнала.
Кольцо выскальзывания блинчика конструировано для ограниченной системы вращения в направлении высоты, которое особенный вид проводного кольца выскальзывания фактически. Своя форма как раз как диск и всегда дизайн и структура плоска, настолько иногда она смогла быть названа плоское кольцо выскальзывания кольцом и диском выскальзывания. Часть ротора кольца выскальзывания торта лотка с пользой катушек концентрического кольца снести настоящий сигнал, щетка распределяет вверху концентрическое кольцо как статор. Тогда как, используйте материалы изоляции для того чтобы изолировать между кольцом и кольцом. По мере того как мы знаем это, это кольцо выскальзывания плоского диска электрическое смогло признавать всестороннюю нагрузку, большой и огромный размер инструкции, также оно наслаждается особенностями компактного дизайна, чувствительной роторных, легких установки и обслуживания.
Особенности кольца выскальзывания блинчика k238
1. Толщина кольца выскальзывания (высота): 30mm;
2. Диаметр расточки: 40mm, наружный диаметр: 120mm~488mm;
3. Принимает особенный материал процесса и драгоценного металла вакуумной пропитки для щетки с высокой стабильностью;
4. Смогите передать различные сигналы, как высокочастотные сигналы, сигналы управления, и видеосигналы;
5. Превосходная электрическая передача и вращательное представление; Низкий вращающий момент, низкая носка, низкий электрический шум, и длинной с ультра продолжительность жизни.
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

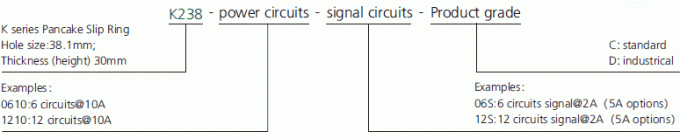

Описание номера детали

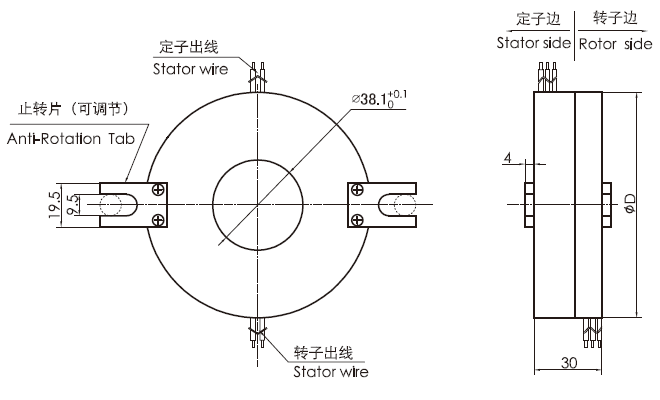

Чертеж кольца выскальзывания блинчика k238
Список типовой модели
| Модель | signal/5A | 10A | 20A | OD (mm) |
| k238-02S | 2 | 0 | 0 | 120 |
| k238-0210 | 0 | 2 | 0 | 120 |
| k238-0210-02S | 2 | 2 | 0 | 136 |
| k238-0410 | 0 | 4 | 0 | 136 |
| k238-06S | 6 | 0 | 0 | 152 |
| k238-0610 | 0 | 6 | 0 | 152 |
| k238-0620 | 0 | 0 | 6 | 152 |
| k238-0210-04S | 4 | 2 | 0 | 152 |
| k238-12S | 12 | 0 | 0 | 200 |
| k238-1210 | 0 | 12 | 0 | 200 |
| k238-1220 | 0 | 0 | 12 | 200 |
| k238-0610-06S | 6 | 6 | 0 | 200 |
| k238-0620-06S | 6 | 0 | 6 | 200 |
| k238-18S | 18 | 0 | 0 | 248 |
| k238-1810 | 0 | 18 | 0 | 248 |
| k238-0610-12S | 12 | 6 | 0 | 248 |
| k238-1210-06S | 6 | 12 | 0 | 248 |
| k238-0810-10S | 10 | 8 | 0 | 248 |
| k238-24S | 24 | 0 | 0 | 296 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing
таблица ранга кольца выскальзывания блинчика k238
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
