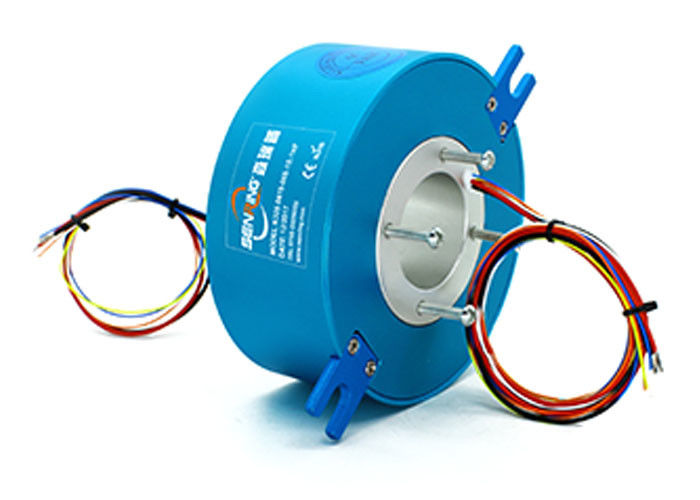

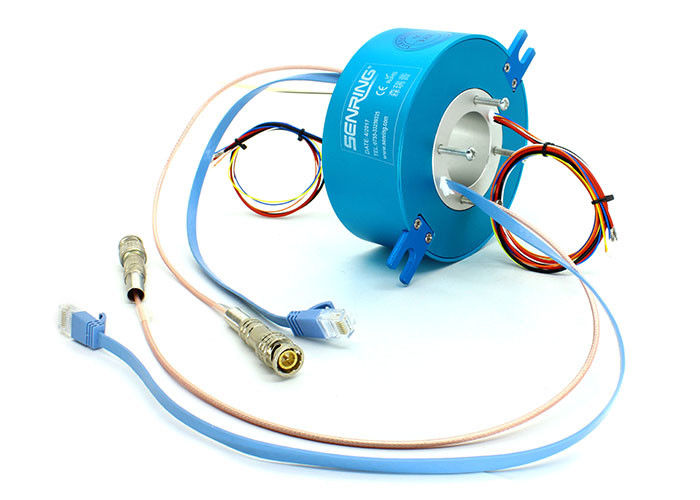

Кольцо выскальзывания блинчика зыбкости сопротивления высокой стабильности низкое с CE
Описание кольца выскальзывания блинчика k338
Кольцо выскальзывания блинчика серии K338, размер 38.1mm отверстия, OD 99mm, ряды толщины от 17.1~91.9mm. Со структурой сплава AL, sprecious материал контакта плакировкой металла +gold который обеспечивает стабилизированное вращение и низкую зыбкость сопротивления. Он главным образом использован в окружающих средах с ограниченным вертикальным космосом и меньшим ограничением на горизонтальном космосе.
Ограничено кольцо выскальзывания блинчика как другая форма сквозного кольца выскальзывания отверстия, который конструированы для где-то вертикального космоса пока horzontal космос более менее рестриктивн. щетка металла особенного запечатывания глубокого вакуума technology&precious обеспечить высокое представление надежности передавая и вращая кольца выскальзывания.
Особенности кольца выскальзывания блинчика k338
Кольцо выскальзывания имеет внутренний диаметр 38.1mm и наружный диаметр 99mm, с толщиной выстраивая в ряд от 17.1mm до 91.9mm. Материал контакта обработан с драгоценным металлом и ультра-трудной плакировкой золота, обеспечивающ стабилизированную деятельность и минимальные зыбкост сопротивления. Его можно использовать для смешанной передачи сигналов и силы точности. Контакт весны лист сделан из драгоценного металла, который имеет высокие стабильность и надежность.
| Механические данные | |
| спецификации | данные |
| срок пригодности (ссылка) | см. таблица ранга кольца выскальзывания |
| Вращая скорость | см. таблица ранга кольца выскальзывания |
| работая temp. | -30℃∼80℃ |
| влажность работы | RH 0∼85% |
| материал контакта | см. таблица ранга кольца выскальзывания |
| расквартировывать материал | алюминиевый сплав |
| Ранг IP | IP51 |
| Электрические данные | ||
| спецификации | данные | |
| сила | сигнал | |
| ряд напряжения тока | 0∼440VAC/VDC | 0∼240VAC/VDC |
| сопротивление изоляции | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| спецификации подводящего провода. | AWG17# Серебр-покрыло тефлон | AWG22# Серебр-покрыло тефлон |
| длина подводящего провода | стандарт 300mm (смогите быть подгоняно) |
|
| Диэлектрическая прочность | 500VAC@50Hz, 60s | |
| Электрический шум | < 0=""> | |
| вращающий момент | 0.1N.m; цепи +0.03N.m/6 | |

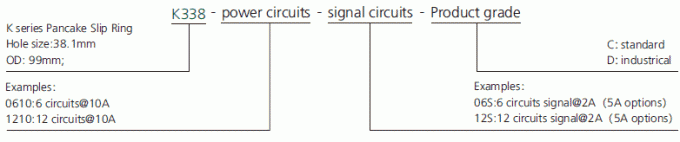

Описание номера детали

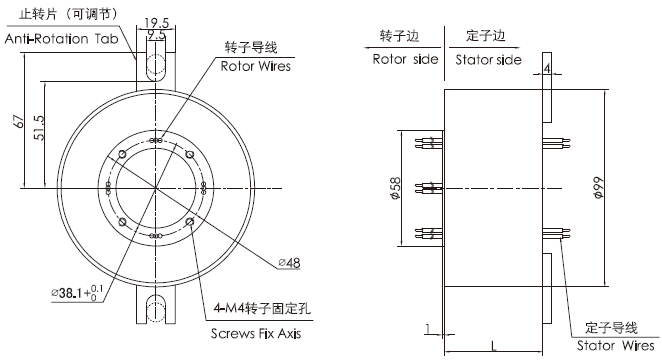

Чертеж кольца выскальзывания блинчика k338
Список типовой модели
| Модель | signal/5A | 10A | 20A | Длина l (mm) |
| k338-02S | 2 | 0 | 0 | 17,1 |
| k338-0210 | 0 | 2 | 0 | 17,1 |
| k338-0210-02S | 2 | 2 | 0 | 23,9 |
| k338-0410 | 0 | 4 | 0 | 23,9 |
| k338-06S | 6 | 0 | 0 | 30,7 |
| k338-0610 | 0 | 6 | 0 | 30,7 |
| k338-0620 | 0 | 0 | 6 | 30,7 |
| k338-0210-04S | 4 | 2 | 0 | 30,7 |
| k338-12S | 12 | 0 | 0 | 51,1 |
| k338-1210 | 0 | 12 | 0 | 51,1 |
| k338-1220 | 0 | 0 | 12 | 51,1 |
| k338-0610-06S | 6 | 6 | 0 | 51,1 |
| k338-0620-06S | 6 | 0 | 6 | 51,1 |
| k338-18S | 18 | 0 | 0 | 71,5 |
| k338-1810 | 0 | 18 | 0 | 71,5 |
| k338-0610-12S | 12 | 6 | 0 | 71,5 |
| k338-1210-06S | 6 | 12 | 0 | 71,5 |
| k338-0810-10S | 10 | 8 | 0 | 71,5 |
| k338-24S | 24 | 0 | 0 | 91,9 |
| k338-2410 | 0 | 24 | 0 | 91,9 |
| k338-0610-18S | 18 | 6 | 0 | 91,9 |
| k338-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing
таблица ранга кольца выскальзывания блинчика k338
| Код ранга | Максимальная вращая скорость | срок пригодности | материал контакта |
| C: стандарт | 60RPM | революции 3 миллионов | драгоценный металл |
| D: industrical | 200RPM | революции 10 миллионов |
золото-золото
|
